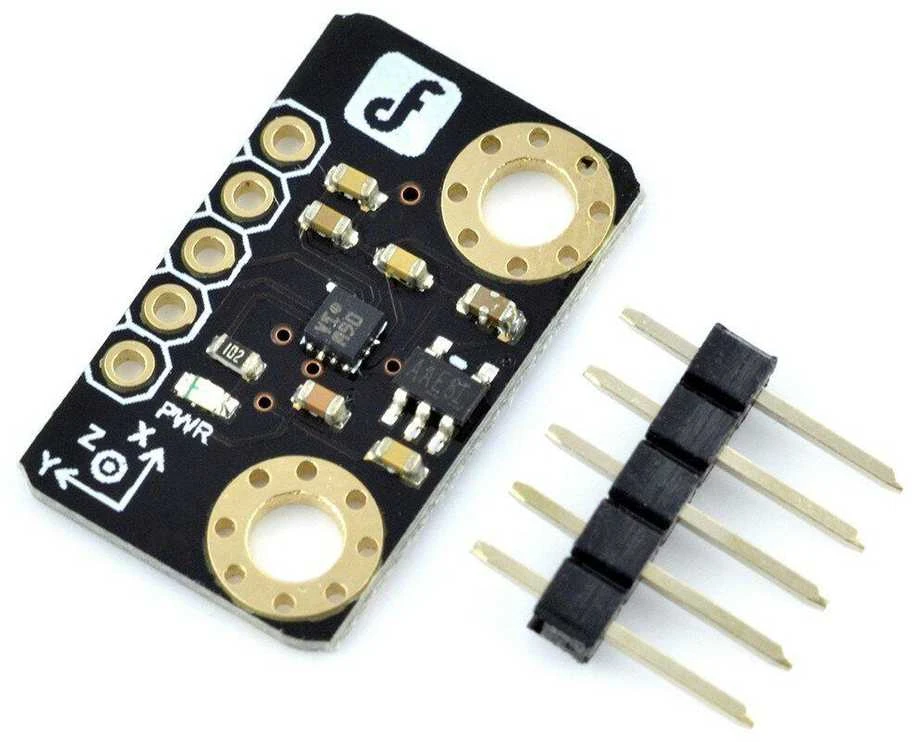

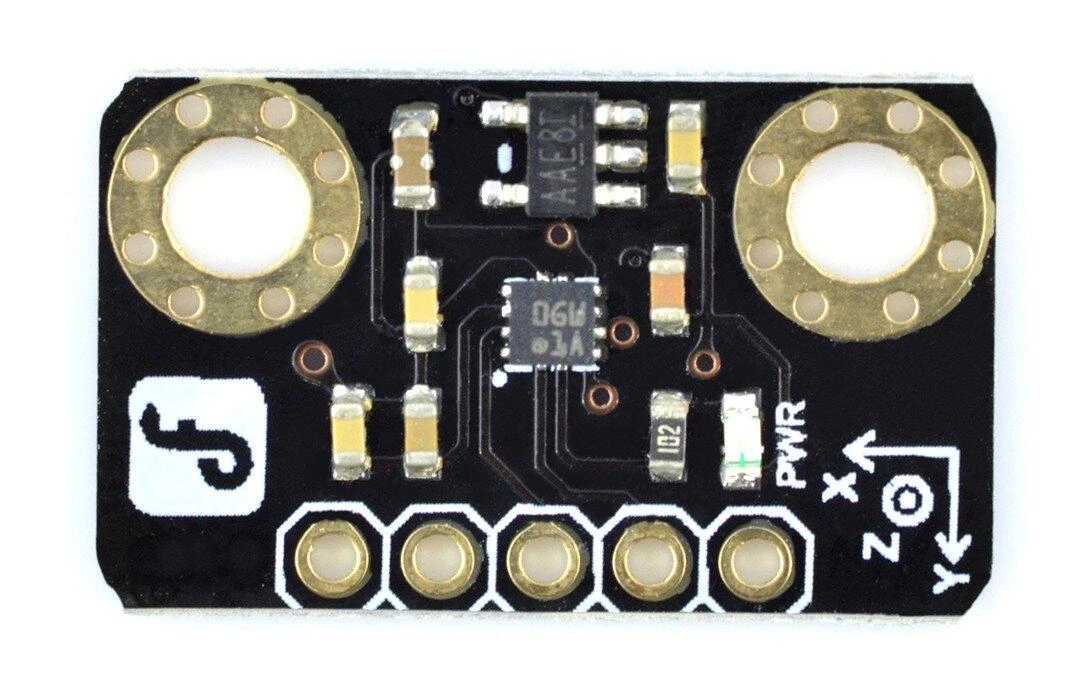

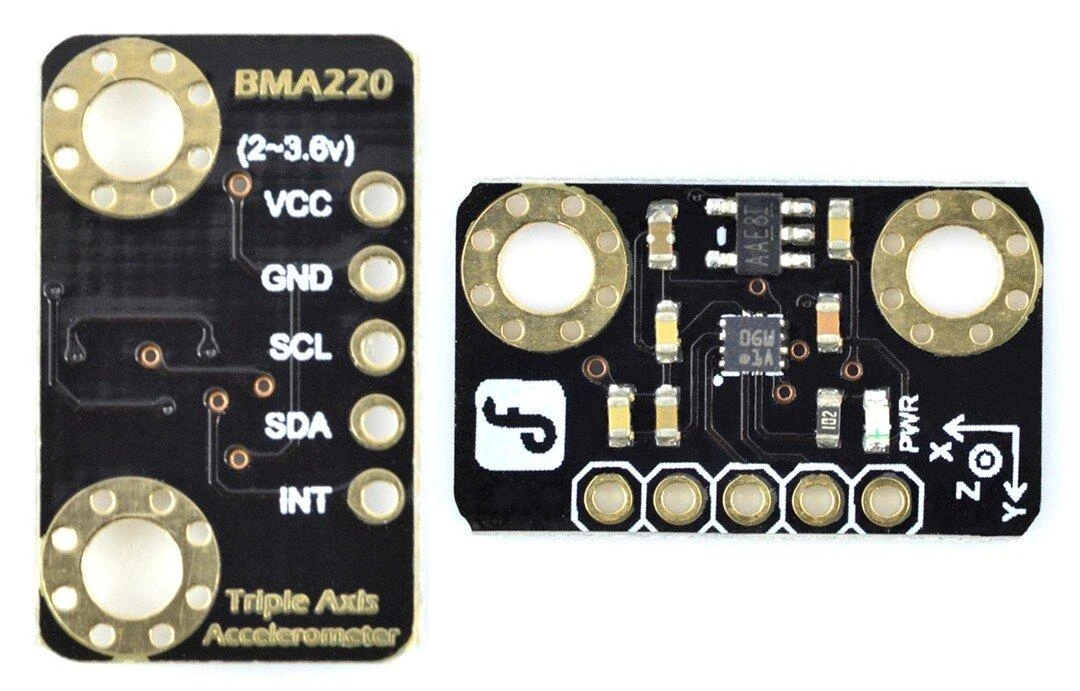

Trigubos ašies akselerometras su Bosch BMA220 yra mažo pagreičio jutiklio pertraukiklis su integruota SPI ir I2C sąsaja, skirtas mažai energijos naudojančioms aplikacijoms. Modulis matuoja pagreitį 3 statmenose ašyse, aptinka pasvirimą, judesį, smūgį ir vibraciją mobiliuosiuose telefonuose, delniniuose kompiuteriuose, kompiuterių periferiniuose įrenginiuose, žmogaus ir mašinos sąsajose, virtualios realybės funkcijose ir žaidimų valdikliuose.
2 x 2 mm dydžio Bosch BMA220 atstovauja naujos kartos pagreičio jutikliams. Trijų ašių akselerometras integruoja daugybę funkcijų, kurios palengvina jo naudojimą, ypač judesio aptikimo programų srityje, pvz., įrenginio aptikimas, žaidimai, HMI ir meniu naršyklės valdymas.

Specifikacijos:

Maitinimo įtampa: 2,0 V - 3,6 V
Kaiščių įtampa: nuo 1,6 V iki 3,6 V
Silpnos srovės suvartojimas: iki 250 µA (budėjimo režimu iki 10 µA)
Trys ašys: X, Y, Z
Ryšio sąsaja: I2C (TWI)
Matavimo diapazonas (konfigūruojamas): ±2 g, ±4 g, ±8 g, ±16 g
Programuojamas pertraukimas
Auksinių smeigtukų komplektas, skirtas lituoti
Dvi 3 mm skersmens tvirtinimo angos
Matmenys: 22 x 13 mm

Nuorodos:
Gamintojo puslapis
Manualas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Dfrobot
Modelis

AN-02987
Modelio pavadinimas

AN-02987

Gamintojas Dfrobot
Tipas Moduliai

Atsiliepimų nėra

Atsiliepimų politika

1. Kokias funkcijas gali atlikti BMA220 akselerometro modulis?

Šis DFRobot modulis tinka judesiui ir pasvyrimui aptikti. Mažo pagreičio jutiklis registruoja smūgius, vibracijas bei trijų ašių pokyčius, todėl puikiai veikia žaidimų valdikliuose ar virtualios realybės įrenginiuose. Jis turi integruotą programinį pertraukimą, kuris leidžia reaguoti į specifinius įvykius.

2. Kaip prisijungti prie šio pagreičio jutiklio?

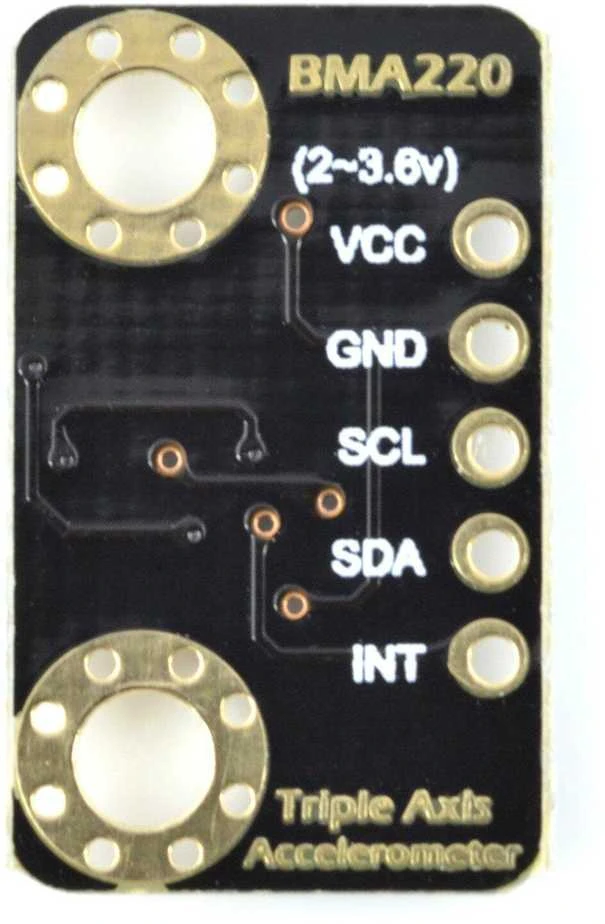

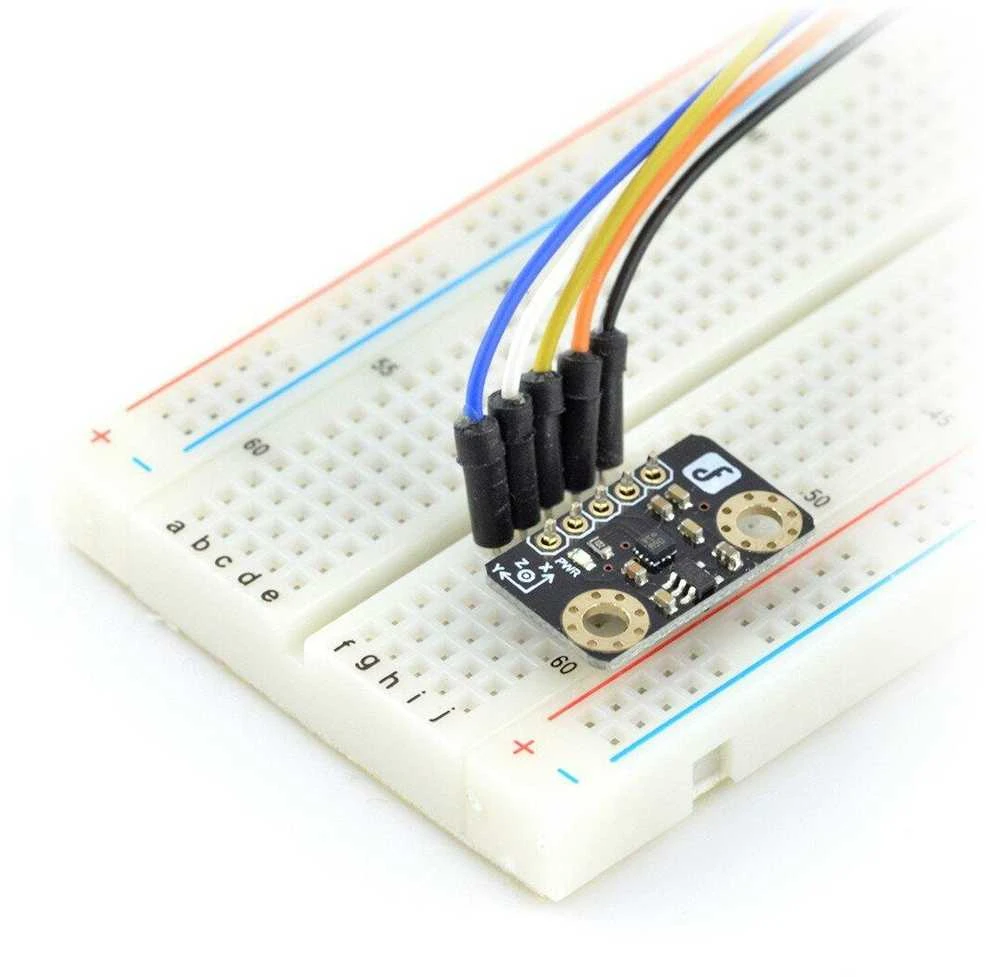

Prisijungimas atliekamas per I2C (TWI) komunikacijos sąsają. Šis protokolas leidžia lengvai prijungti jutiklį prie mikrovaldiklių, pavyzdžiui, Arduino plokščių. Ryšio nustatymui reikės tik kelių laidų, o pats modulis jau turi išvestus kontaktus, paruoštus litavimui.

3. Kokio dydžio pagreitį gali matuoti šis įrenginys?

Matavimo diapazoną galima sukonfigūruoti. Jutiklis gali dirbti keturiais skirtingais jautrumo lygiais: ±2g, ±4g, ±8g arba ±16g. Tai suteikia lankstumo renkantis tinkamiausią režimą konkrečiai užduočiai, pavyzdžiui, tiksliai aptikti lėtus įrenginio pasvyrimus ar staigius judesius.

4. Ar šis modulis tinka nešiojamiems įrenginiams?

Taip, jis yra energiją taupantis ir idealus nešiojamai elektronikai. Maitinimo įtampa yra nuo 2,0 iki 3,6 volto, o budėjimo režime srovės suvartojimas yra labai mažas. Tokios charakteristikos leidžia jį integruoti į veikiančius nuo baterijų projektus, pavyzdžiui, išmaniuosius laikrodžius ar sensorių tinklus.

5. Kokie yra fiziniai šio jutiklio matmenys?

Modulio plokštelė yra kompaktiška. Jos išmatavimai yra 22 mm x 13 mm, o pats jutiklio lustas dar mažesnis. Mažas dydis ir dvi paruoštos tvirtinimo angos leidžia lengvai montuoti įvairiuose projektuose, taip pat įrengti į ribotos erdvės įtaisus.
