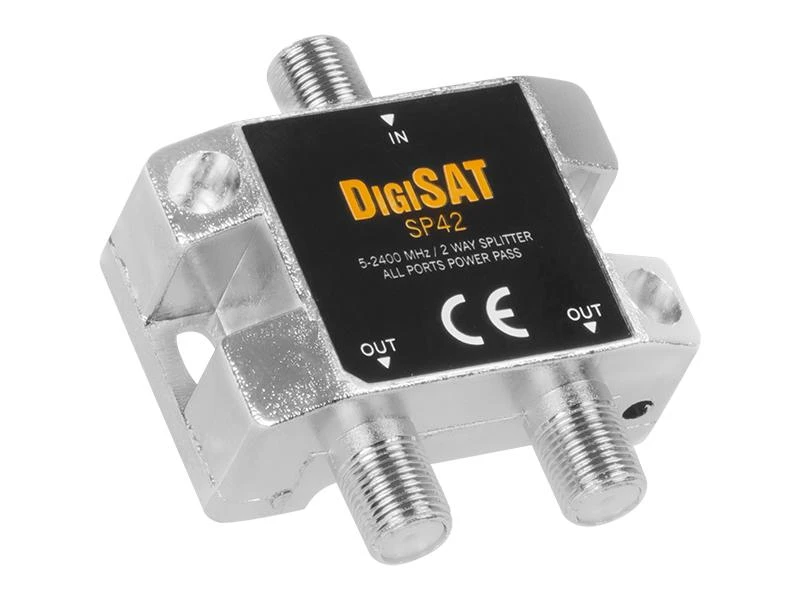

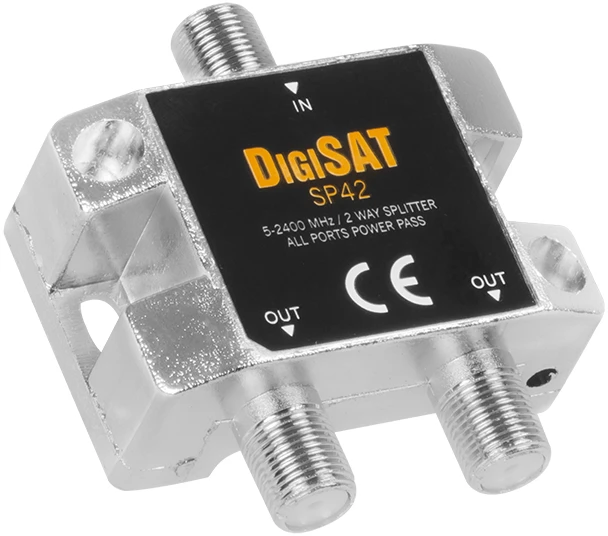

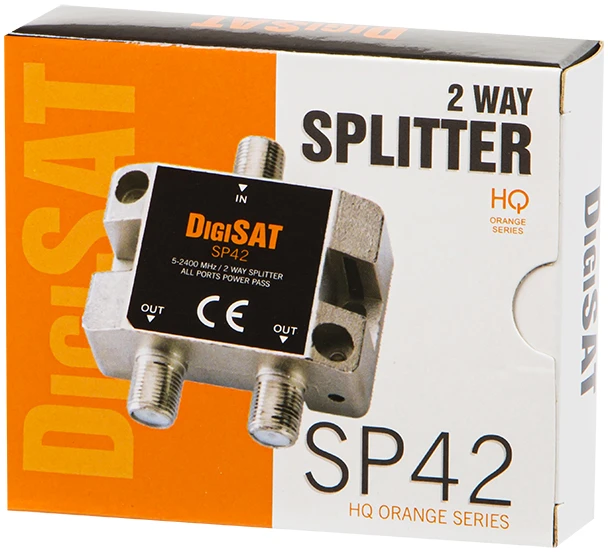

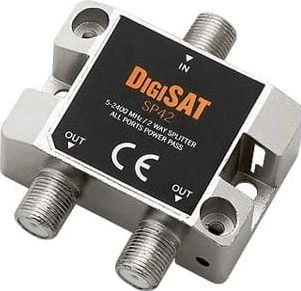

F skirstytuvas: GN-2GN SP42 DigiSat 5-2400MHz
Šis skirstytuvas naudojamas radijo ir televizijos signalams skaidyti kolektyvinėse ir individualiose antenų instaliacijose. Jis leidžia perduoti signalus iš vieno koaksialinio kabelio į du kabelius, išlaikant vienodą energijos paskirstymą. Skirstytuvą galima naudoti vietoj abonentinio lizdo, jei abonentas nori prijungti du televizorius.
Skirstytuvai skirti naudoti patalpose. Skirstytuvų elektroninės grandinės pagamintos naudojant paviršinio montavimo technologiją ir yra įmontuotos stačiakampiame korpuse, išlietame iš cinko lydinio. Korpusas užtikrina didžiausią ekranavimo efektyvumą ir mechaninį atsparumą.
-
Maitinimo šaltinis: 24 V 0,8 A (maks.)
-
Ekrano koeficientas: 5–2400 MHz = 100 dB
-
Įvesties / išvesties jungtis: F tipo lizdai
-
Impedansas: 75 omai
-
Cinko liejimo korpusas, nikeliuotas
-
Labai efektyvus ekranavimas
Specifikacijos:
5–40 MHz diapazonas:
-
Pralaidumo nuostoliai: <4,0 dB
-
Išvesties izoliacija: >18 dB
-
Grįžtamasis signalas: >10 dB
40–1000 MHz diapazonas:
-
Pralaidumo nuostoliai: <4,5 dB
-
Išvesties izoliacija: >22 dB
-
Grįžtamasis signalas: >12 dB
1000–1750 MHz diapazonas:
-
Pralaidumo nuostoliai: <5,0 dB
-
Išvesties izoliacija: >20 dB
-
Grįžtamasis signalas: >12 dB
1750–2400 MHz diapazonas:
-
Pralaidumo nuostoliai: <5,5 dB
-
Išvesties atskyrimas: >20 dB
-
Grįžtamasis signalas: >10 dB
