Beetle RP2040 - plokštė su RP2040 mikrovaldikliu - DFRobot DFR0959

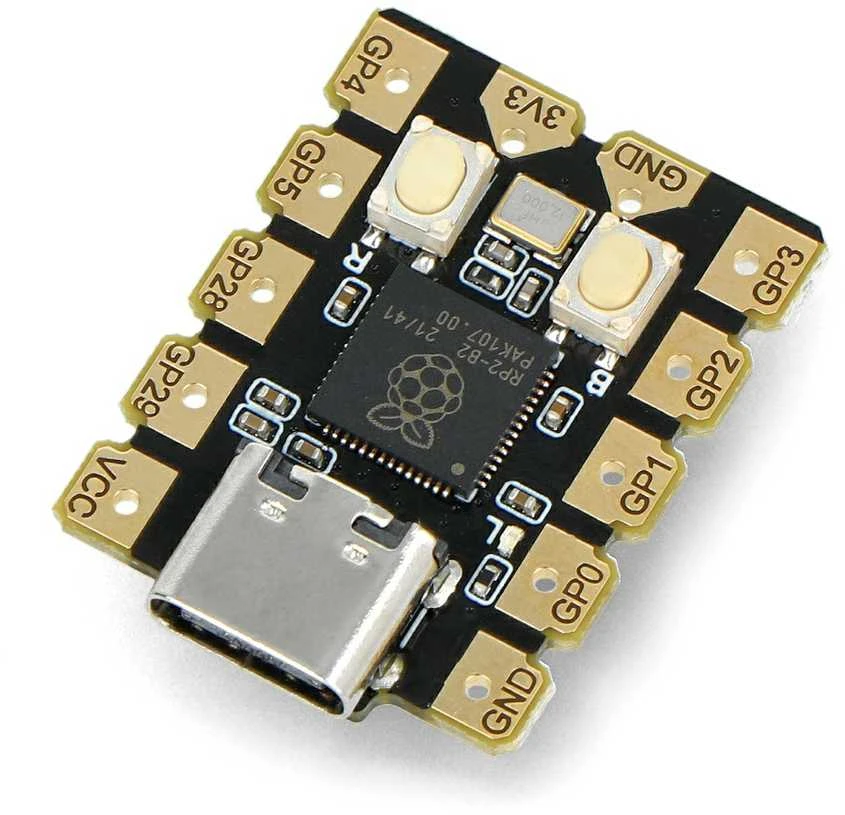

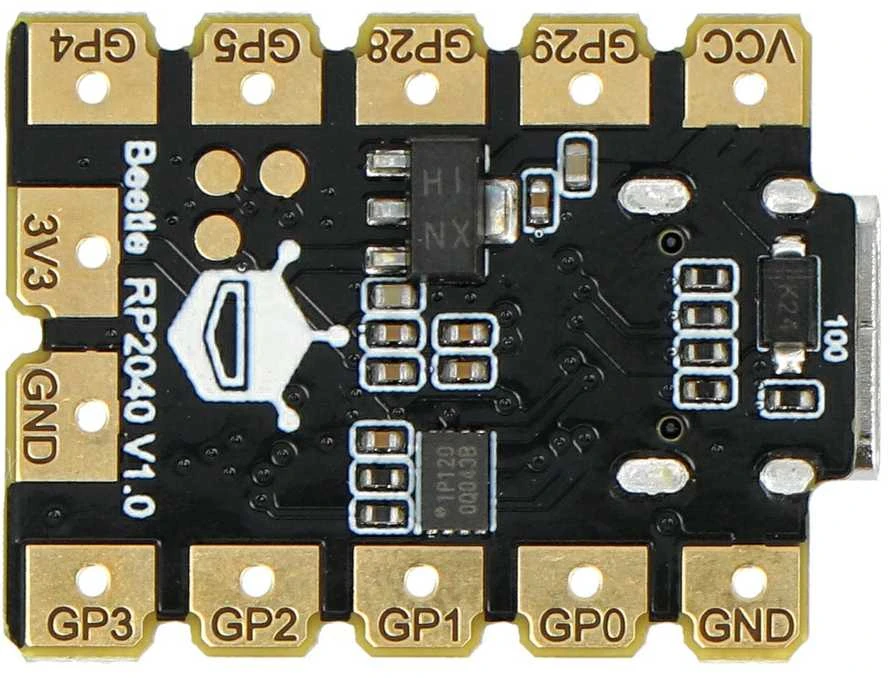

DFRobot sukurtoje nedidelėje Beetle plokštėje yra Raspberry Pi RP2040 mikrovaldiklis. RP2040 ARM Cortex M0+ dviejų branduolių procesorius su 133 MHz taktiniu dažniu turi 264 kB operatyviosios atminties ir palaiko USB 1.1. Plokštė turi didelių litavimo formų išėjimus, kurie papildomai paauksuoti, kad būtų lengviau lituoti jungtis ar laidus. Kompaktiški Beetle plokštės matmenys - 27 x 20 mm - leidžia ją naudoti mažuose nešiojamuosiuose įrenginiuose.

Pagrindinės savybės:

• RP2040 lusto pagrindu
• 2 MB flash atminties
• Kompaktiški matmenys 27 x 20 mm
• Paauksuotos litavimo plokštelės, kad būtų lengviau lituoti
• Programuojama C++, MicroPython ir Arduino programomis

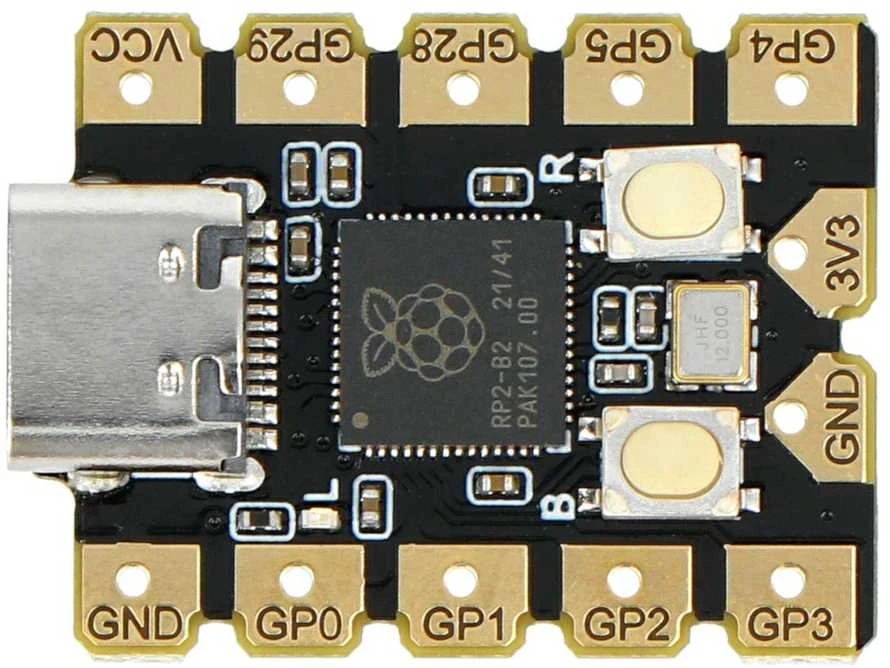

• 8 GPIO kaiščiai, 2x I2C, 2x UART, 1x SPI, 8x skaitmeninis prievadas, 2x analoginis prievadas
• Įmontuotas šviesos diodas
• C tipo USB sąsaja
• Suderinama su USB 1.1

• Lustas: Raspberry Pi RP2040
• Taktinis dažnis: 133 MHz
• RAM atmintis: 264 KB
• Flash atmintis: 2 MB
• Maitinimo šaltinis: nuo 3,3 V iki 5 V
• Loginė įtampa: 3,3 V
• USB sąsaja: C tipo USB
• Sąsajos:
• 8x GPIO
• 2x I2C
• 2x UART
• 8x skaitmeninis prievadas
• 2x analoginis prievadas
• 1x reset mygtukas
• 1x boot mygtukas
• 1x šviesos diodas
• Programavimas: C++, MicroPython, Arduino C, Mind+ grafinis programavimas
• Litavimo kaiščio dydis: 4 x 3,5 mm
• Kaiščių rastras: 2,54 mm
• PCB medžiaga: FR-4
• Paauksuotos litavimo jungtys
• Litavimo medžiaga: be švino, nekenksminga aplinkai
• Matmenys: 27 x 20 x 4,91 mm

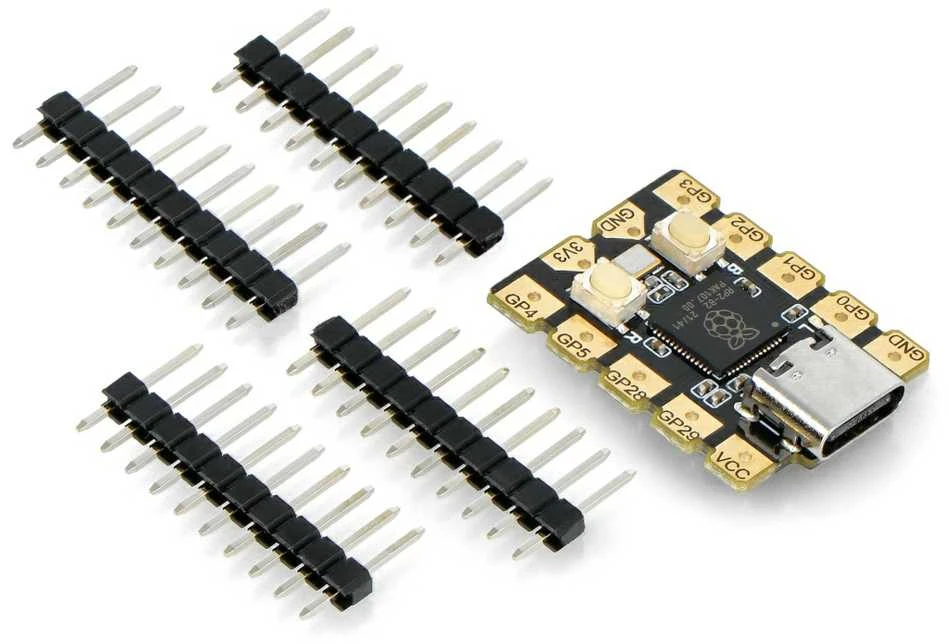

• Beetle RP2040 - plokštė su RP2040 mikrovaldikliu - DFRobot DFR0959
• Auksinių kaiščių jungčių rinkinys
