1. Kokį mikrovaldiklį turi Arduino Leonardo?

Arduino Leonardo pagrindinis komponentas yra ATmega32u4 mikroschemos valdiklis. Šis procesorius veikia 16 MHz dažniu ir yra integruotas su USB valdikliu, todėl plokštę galima tiesiogiai prijungti prie kompiuterio kaip HID įrenginį. Tai suteikia papildomų galimybių projektuojant įvairius įrenginius.

2. Kiek atminties yra šioje valdymo plokštėje?

Ši plokštė turi 32 kB Flash atminties programoms, 2,5 kB SRAM operatyvinės atminties ir 1 kB EEPROM. Šios techninės charakteristikos užtikrina, kad įrenginyje veiks sudėtingesni projektai ir bus galima saugoti duomenis net po išjungimo. Atminties pakanka daugeliui elektronikos projektų.

3. Kaip maitinti šią plokštę?

Maitinimo šaltinis gali būti prijungtas per microUSB lizdą arba per atskirą 5.5x2.1 mm lizdą nuolatinei srovei. Maitinimo įtampa per DC jungtį turi būti nuo 7 iki 12 voltų. Įmontuotas stabilizatorius apsaugo grandinę nuo įtampos svyravimų ir per didelės srovės.

4. Kiek jungčių turi šis modulis?

Valdymo plokštėje yra 20 skaitmeninių įvesties/išvesties kontaktų. Iš jų 7 gali veikti kaip PWM išėjimai, o 12 – kaip analoginiai įėjimai. Toks kaiščių išdėstymas leidžia prijungti daug įvairių sensorų, variklių ir ekranų vienu metu, nesuteikdamas papildomų plėtimo plokščių.

5. Ar galima valdyti variklius su šiuo įrenginiu?

Taip, specialūs PWM išėjimai leidžia tiksliai reguliuoti variklių greitį arba šviesos diodų ryškumą. Maksimali vieno kaiščio srovė yra 40 mA, todėl galingesniems varikliams reikės naudoti papildomus valdiklius arba reles. Tai dažnai naudojama robotikos projektuose.

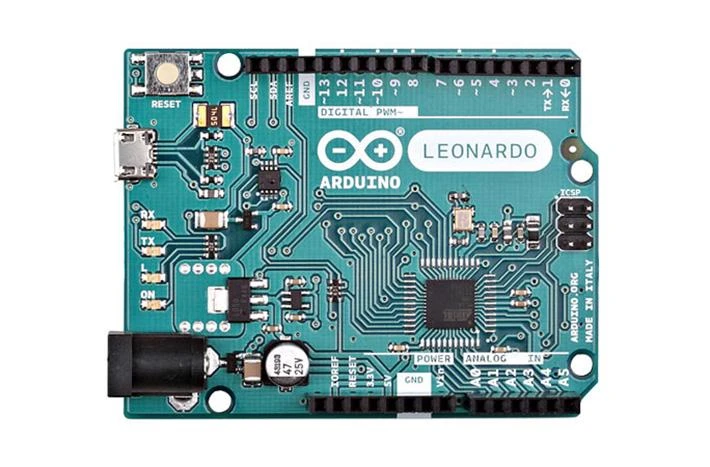

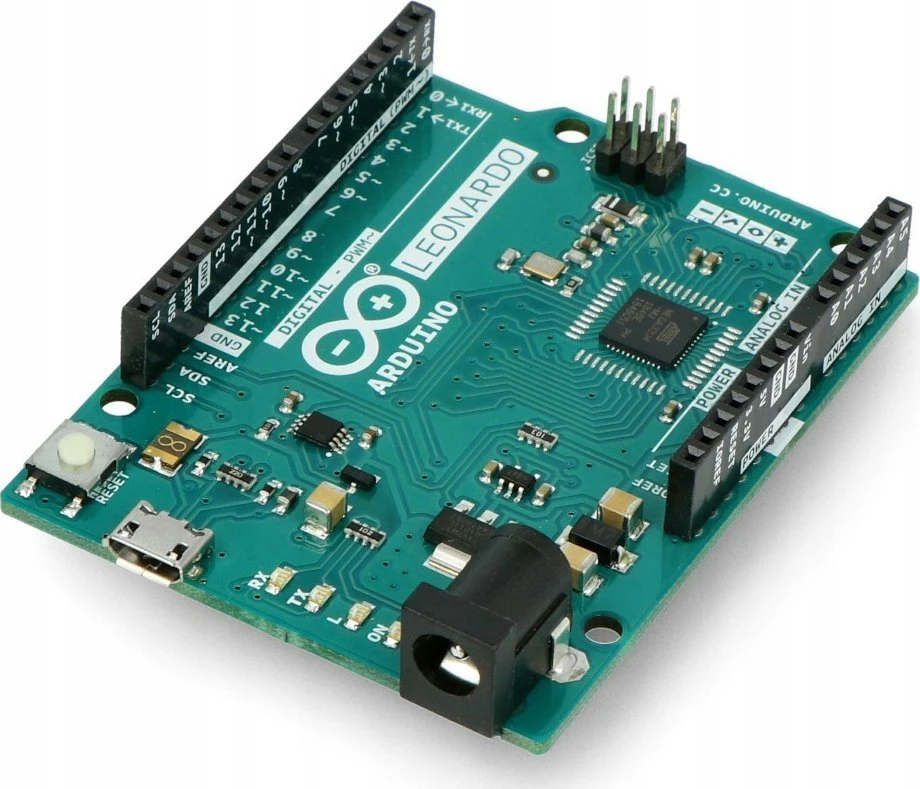

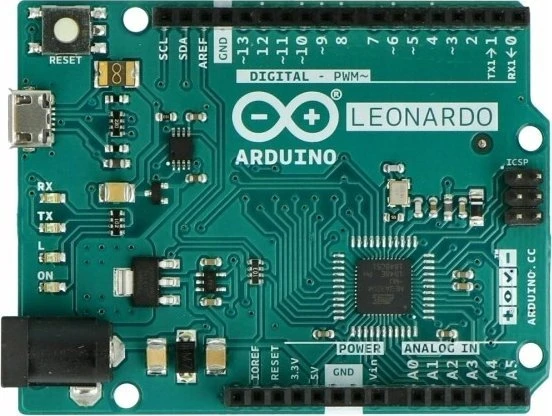

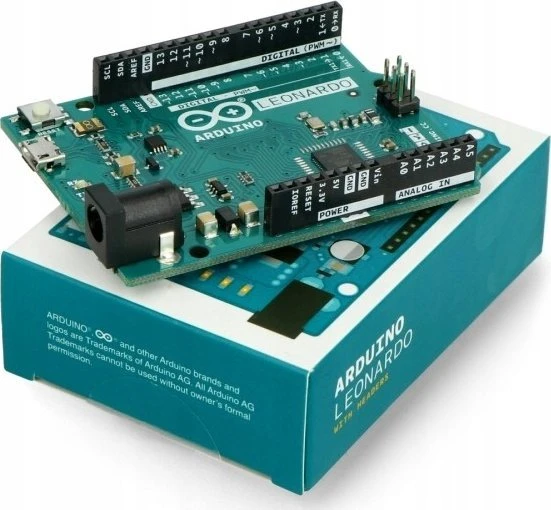

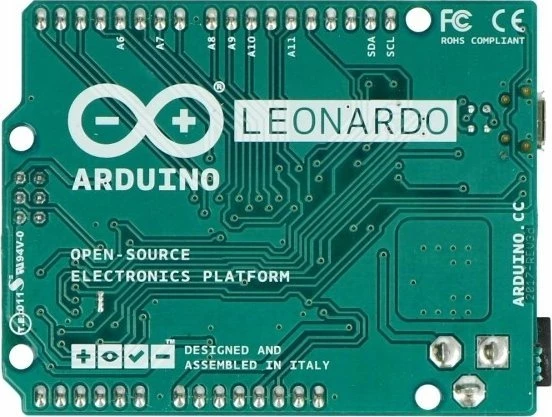

Arduino Leonardo, modelis - A000057, žema kaina

Arduino Leonardo yra viena iš populiariausių serijos versijų. Plokštėje yra ATmega32u4 mikrovaldiklis su 20 skaitmeninių įėjimų / išėjimų, iš kurių 7 gali būti naudojami kaip PWM išėjimai (pvz., valdyti variklius), o 12 - kaip analoginiai įėjimai. Sistema veikia 16 MHz taktiniu signalu, turi 32 kB Flash programinės atminties ir 2.5 kB SRAM operatyvinės atminties.

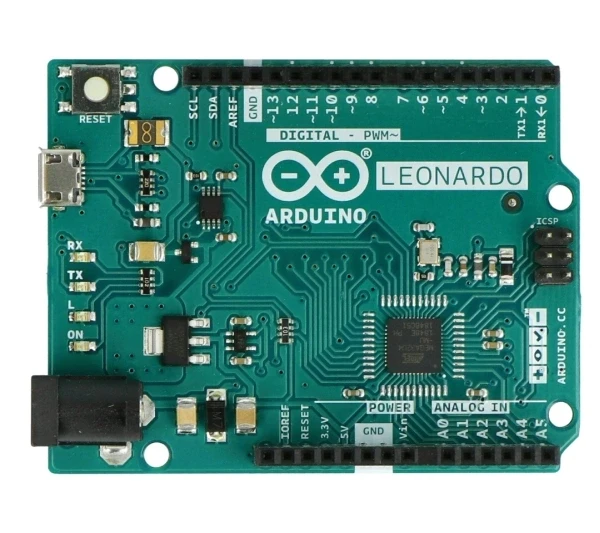

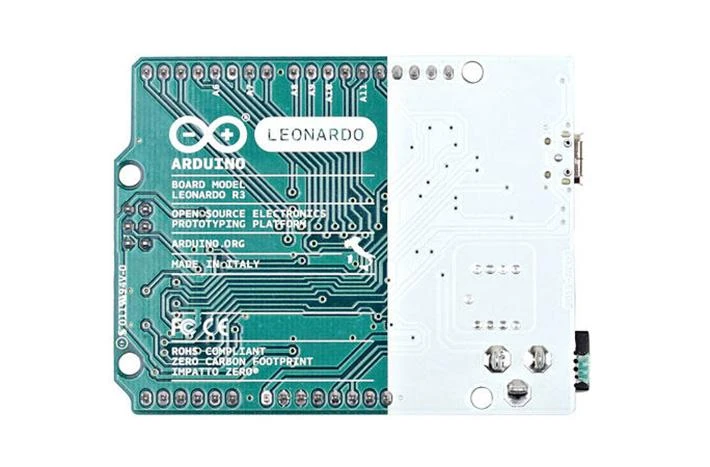

Arduino Leonardo aprašymas - Prekės nuotrauka

Savybės:

Įdiegtas įkrovos: įdiegtos įkrovos įkrovos dėka viskas, ko jums reikia norint užprogramuoti įrenginį, yra atitinkamas microUSB kabelis ir programinė įranga iš gamintojo svetainės.
Arduino skydas: jungčių išdėstymas leidžia montuoti tam skirtus skydus, vadinamuosius. Arduino skydas.
Skaitmeniniai kaiščiai: 20 skaitmeninių įėjimų / išėjimų leidžia, be kita ko: valdyti šviesos diodus, reles ir nuskaityti mygtukų būsenas.
Srovės efektyvumas: didžiausias vieno kaiščio srovės efektyvumas yra 40 mA.
PWM išėjimai: 7 PWM išėjimai leidžia, pavyzdžiui, valdyti variklius ir reguliuoti diodų ryškumą.
Analoginiai įėjimai: 12 integruoto analoginio-skaitmeninio keitiklio įėjimų su 10 bitų skyros palaikymu, be kita ko: jutikliai su analogine išvestimi.
Serijinis ryšys: Įrenginys palaiko populiarias ryšio sąsajas, įskaitant: UART, I2C, SPI ir USB.
Specialios funkcijos: kai kurie smeigtukai turi specialių funkcijų, kurių trumpą aprašymą rasite mūsų vadove.
Integruota atmintis: Atmega32u4 sistema veikia 16 MHz signalu, turi 32 kB Flash programinės atminties, 1 kB EEPROM ir 2,5 kB SRAM operacinės atminties.
Maitinimo šaltinio nuolatinės srovės jungtis: Arduino maitinimui galite naudoti bet kokį maitinimo šaltinį, kurio įtampa yra nuo 7V iki 12V, su 5.5x2.1mm nuolatinės srovės jungtimi.
Maitinimo šaltinis USB prievadas: Plokštę galima maitinti iš kompiuterio per microUSB laidą, nepamirštant, kad didžiausias USB prievado srovės efektyvumas yra 500 mA. Arduino turi sistemą, kuri apsaugo lizdą nuo trumpojo jungimo ir per didelio srovės srauto.
ICSP jungtis: Modulis turi ICSP kaiščius išoriniam AVR programuotojui prijungti.
IOREF kaištis: IOREF kaištis leidžia tiesiogiai pasiekti įtampą, kuria veikia įvesties / išvesties kaiščiai.
Integruotas šviesos diodas: prijungtas šviesos diodas prie 13 kaiščio leidžia derinti paprastas programas.
3.3V išėjimas: įmontuotas įtampos reguliatorius leidžia maitinti išorinius įrenginius su 3.3V, kurių srovės suvartojimas yra iki 50 mA.

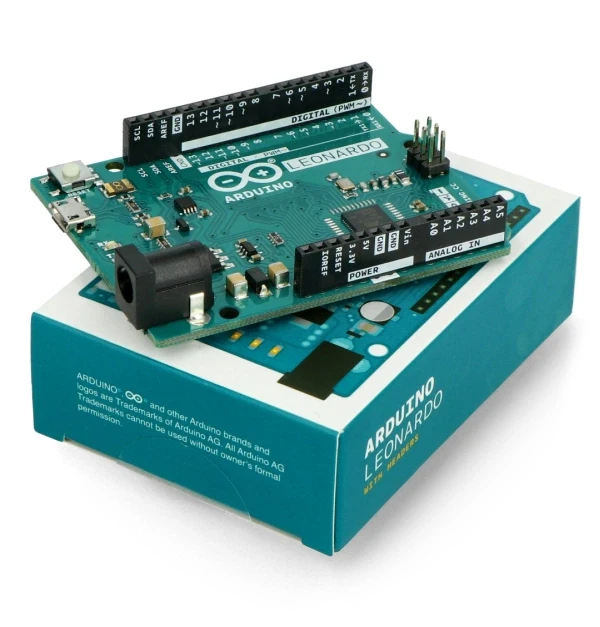

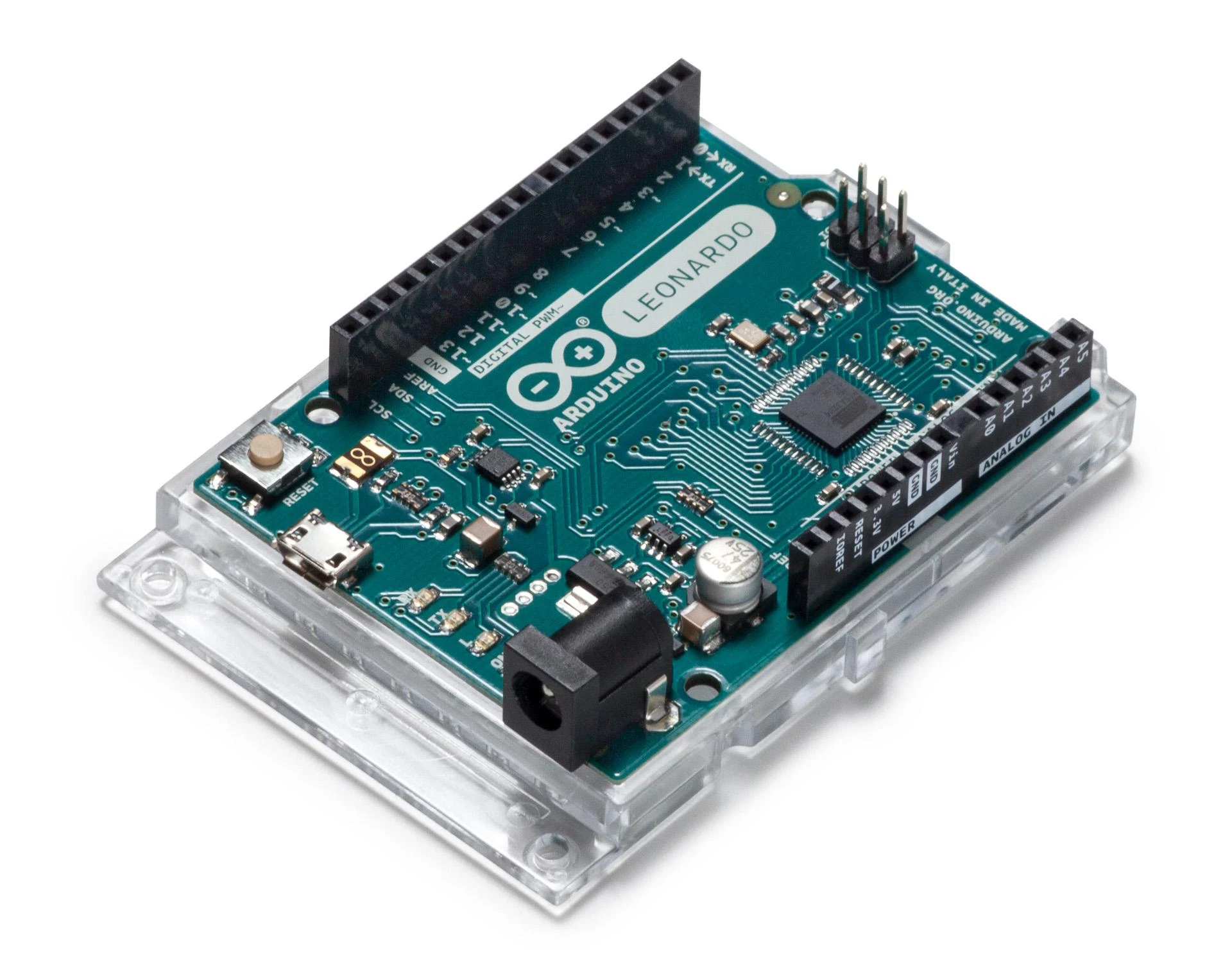

Arduino Leonardo aprašymas - Prekės nuotrauka

Specifikacijos:

Maitinimo įtampa: nuo 7V iki 12V
Modelis: Arduino Leonardo - A000057
Mikrovaldiklis: ATmega32u4
- Maksimalus laikrodžio dažnis: 16 MHz
- SRAM atmintis: 2,5 kB
- „Flash“ atmintis: 32 kB (4 kB rezervuota įkrovos įkrovikliui)
- EEPROM atmintis: 1 kB
Įvesties / išvesties prievadai: 20
PWM išėjimai: 7
Analoginių įėjimų skaičius: 12 (A/D keitiklio kanalai su 10 bitų skiriamąja geba)
Serijinės sąsajos: UART, SPI, I2C, USB
Išoriniai pertraukimai
LED prijungtas prie 13 kaiščio
MicroUSB lizdas programavimui
5.5x2.1mm DC jungtis maitinimo šaltiniui

Nuorodos ir pritaikymas:

● Arduino pamokų ciklas pradedantiesiems

● Jungčių išdėstymas ir daugiau charakteristikų

● Arduino Leonardo kaip kompiuterio pelė
