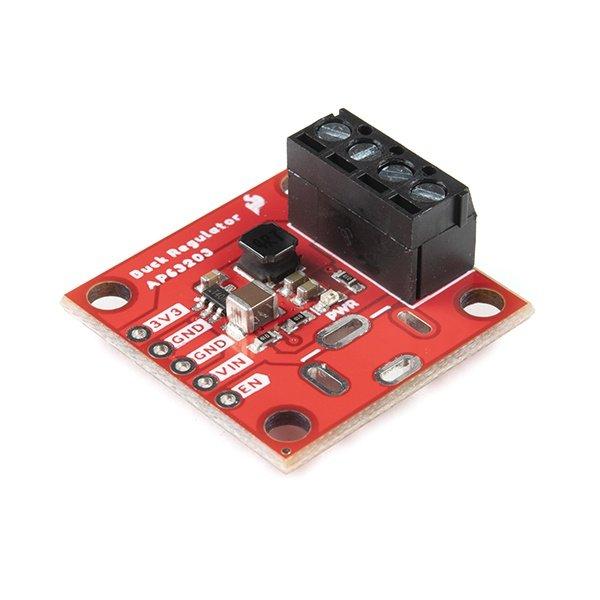

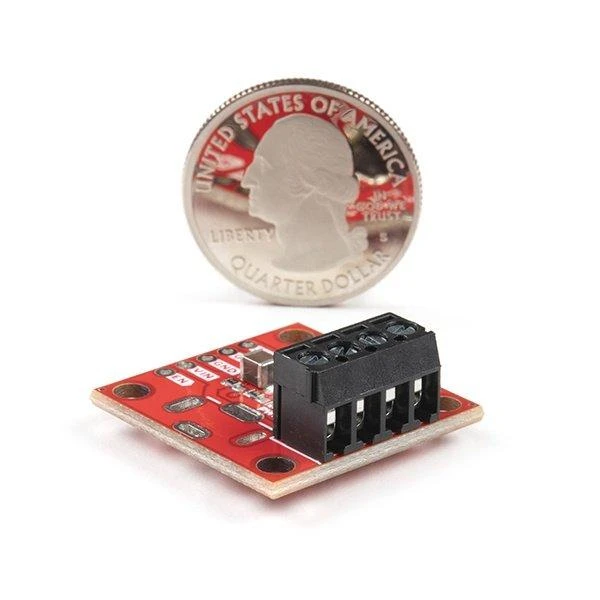

AP63203 - step-down Buck įtampos reguliatorius su varžtine jungtimi - 3.3V 2A - SparkFun COM-18356

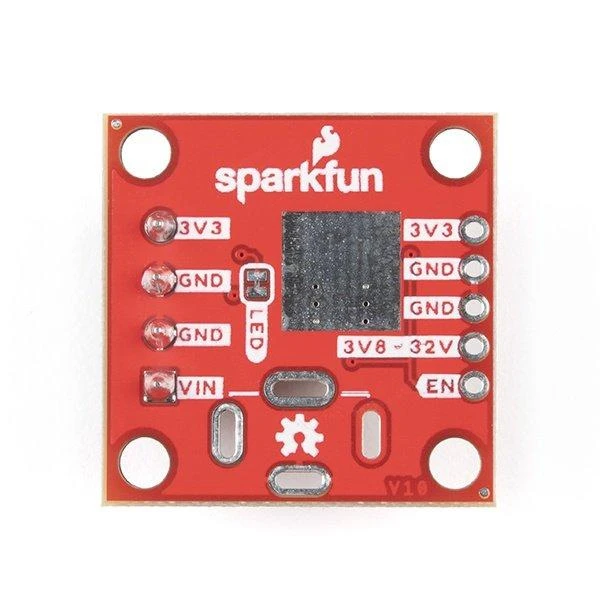

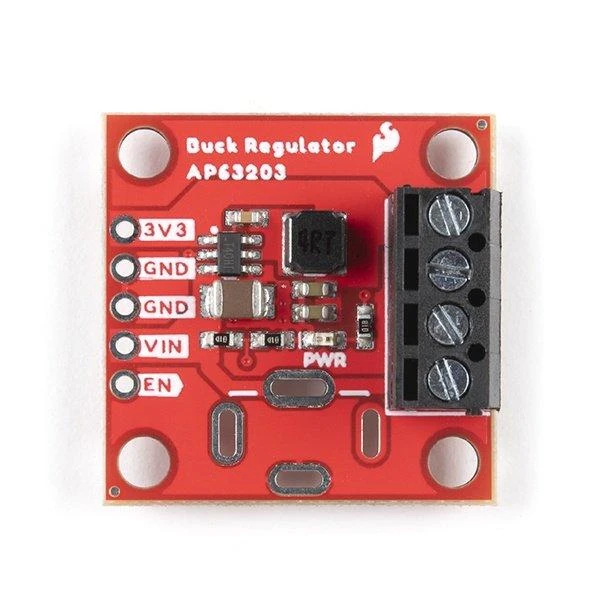

Įtampos reguliatorius, SparkFun pagamintas step-down keitiklis. AP63203 keitiklis yra skirtas pakeisti įėjimo įtampą nuo 3,8 V iki 32 V į išvestį: 3,3 V. Jo srovės galia yra 2 A su visiškai integruotu 125 mΩ MOSFET aukštoje būsenoje ir 68 mΩ MOSFET žemoje būsenoje, užtikrinant labai efektyvų DC-DC konversiją. Visi komponentai yra ant žemo profilio plokštės ir uždengti TSOT26 gaubtu. Įtampos įvestis / išvestis gali būti teikiama dviem būdais: naudojant plokštėje esančias varžtines jungtis arba per skyles su pažymėtais kaiščiais, kuriuos galima lituoti. Be to, gamintojas plokštės apačioje paruošė vietą, kur galite klijuoti radiatorių, kad iš plokštės būtų išsklaidyta šiluma.

Specifikacijos:

• Įėjimo įtampa: nuo 3,8 V iki 32 V
• Išėjimo įtampa: 3,3 V
• Nuolatinė išėjimo srovė: 2 A
• Reference įtampa: 0,8 V ± 1%
• Ramybės srovė: 22 µA
• Perjungimo dažnis: 1,1 MHz
• Palaiko impulsų dažnio moduliaciją (PFM):
• efektyvumas iki 80% esant mažai 1 mA apkrovai
• efektyvumas iki 88% esant 5 mA apkrovai
• Patentuota konstrukcija užtikrina puikų EMI mažinimą
• Dažnio sklaidos spektras (FSS) EMI mažinimui
• Apsauga:
• nuo viršįtampio
• srovė
• terminis išjungimas
