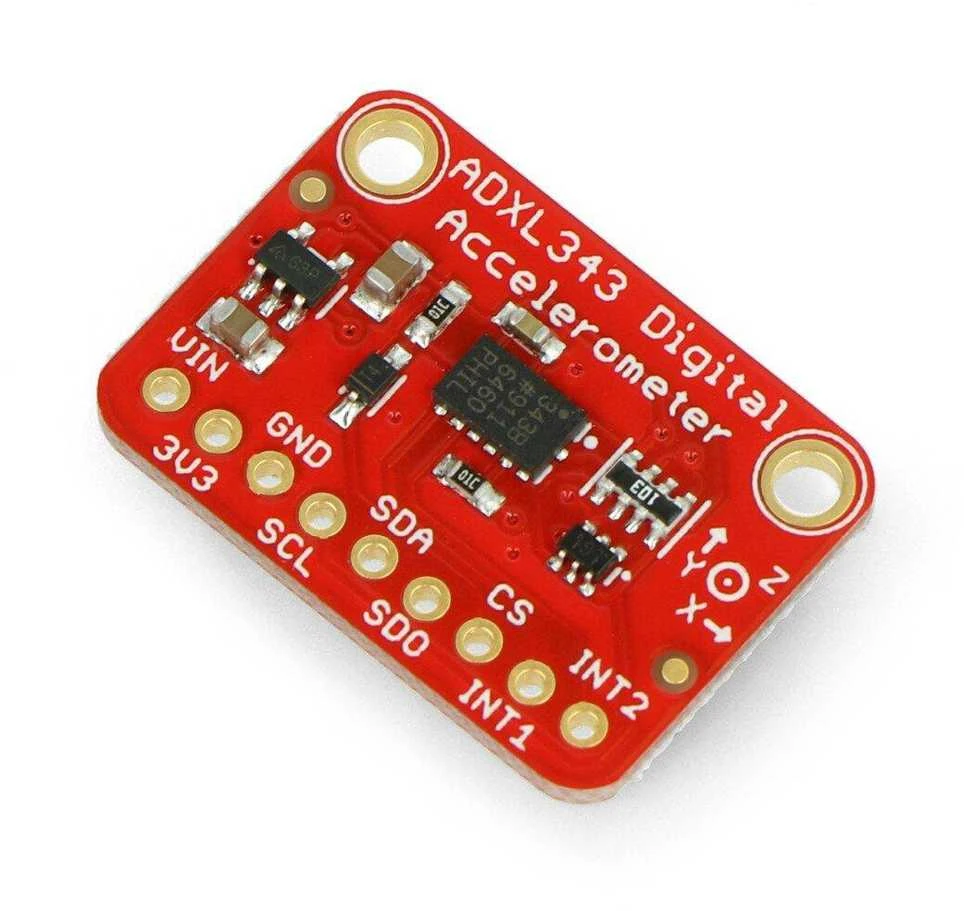

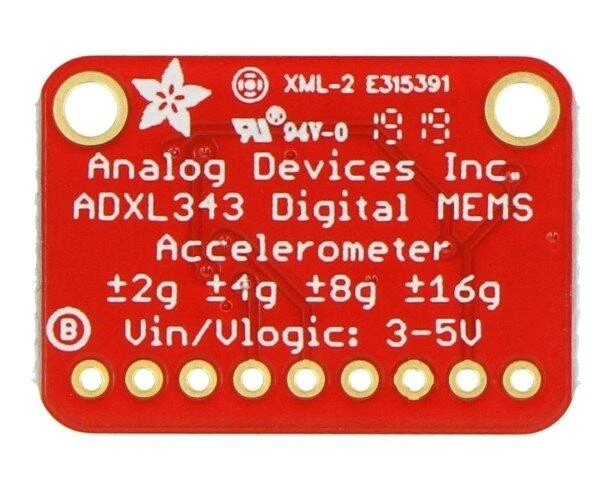

Jutiklis, skirtas matuoti pagreitį trimis ašimis +-2g / 4g / 8g / 16g diapazone. Modulis tiekiamas nuo 2 V iki 3,6 V įtampa, įtampos reguliatorius sąveikauja per I2C arba SPI magistralę.

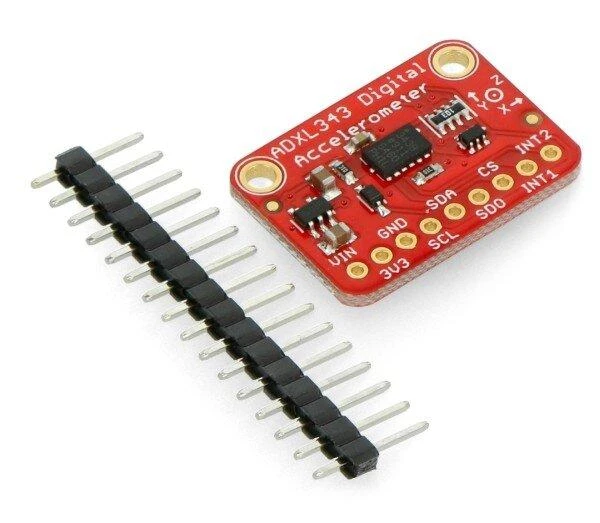

ADXL343 modulis yra populiaraus ADXL345 tęsinys. Jame yra 3 ašių akselerometras su skaitmenine I2C ir SPI sąsaja. Jam būdingas platus jautrumo diapazonas ir didelė skiriamoji geba, veikia su 10 arba 13 bitų vidiniu ADC keitikliu. Modulis yra būtinas teisingam sistemos veikimui, pasyviems elementams. Kaiščiai - populiarios auksinės jungtys, skirtos prijungti jutiklį laidais arba tiesiogiai pritvirtinti prie maketavimo plokštės.

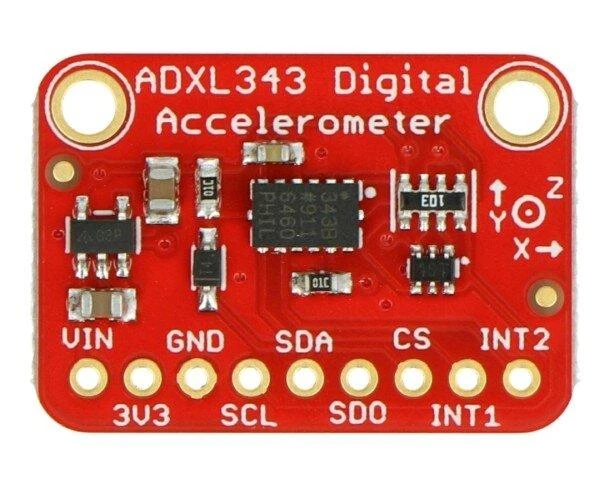

Sistema gali būti sujungta su centriniu įrenginiu per I2C arba SPI magistralę. Norėdami pasirinkti I2C, turėtumėte nurodyti loginį CS kaištį arba visam laikui pritraukti CS prie įtampos. I2C adresas priklauso nuo būsenos SDO kaištyje. Esant padidintai būsenai, ji turi vertę: 0x1D, žemai - 0x53.

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Adafruit
Modelis

AN-13948
Modelio pavadinimas

AN-13948

Gamintojas Adafruit
Tipas Akselerometrai

Atsiliepimų nėra

Atsiliepimų politika

1. Koks yra ADXL343 jutiklio jautrumo diapazonas?

Šis akselerometras gali matuoti pagreitį keturiais skirtingais diapazonais: ±2g, ±4g, ±8g ir ±16g. Tokia parinktis leidžia jį pritaikyti įvairioms užduotims – nuo lėtų iki labai staigių judesių registravimo. Platus matavimo galimybių pasirinkimas užtikrina lankstumą projektuojant įrenginius.

2. Kaip prijungti šį 3 ašių modulį?

Prijungimas atliekamas naudojant I2C arba SPI skaitmenines sąsajas, kurios palengvina integravimą su mikrokontroleriais. Ryšio būdas pasirenkamas nustatant CS kaiščio būseną. Jungtims naudojami standartiniai auksinės jungties kaiščiai, patogūs montuojant ant maketavimo plokštės arba jungiant laidais.

3. Kokia reikalinga maitinimo įtampa?

Moduliui veikti pakanka nuo 2,0 iki 3,6 voltų įtampos. Dėl šios priežasties jis tinka daugumai modernių 3,3 V logikos grandynų ir mikrokontrolerių sistemų. Mažas energijos suvartojimas ir platas maitinimo diapazonas daro jį patogiu naudoti ne tik stacionariuose įrenginiuose.

4. Kokie yra I2C adreso nustatymo būdai?

Komunikacijos adresas priklauso nuo SDO kaiščio būsenos. Jei jis prijungtas prie aukštos įtampos lygio, adresas yra 0x1D, o žemo lygio atveju – 0x53. Ši funkcija leidžia vienoje sistemoje naudoti du vienodus jutiklius, nes kiekvienam galima priskirti skirtingą adresą.

5. Kuo šis akselerometras skiriasi nuo ADXL345?

Šis prietaisas yra ADXL345 modelio patobulinta versija, išlaikanti visas pagrindines savybes. Jis palaiko analoginio skaitmeninio keitiklio skiriamąją gebą 10 arba 13 bitų, kas užtikrina tikslius matavimus. Atnaujintas modulis yra būtinas komponentas norint sukurti patikimą judesio valdymo sistemą.
