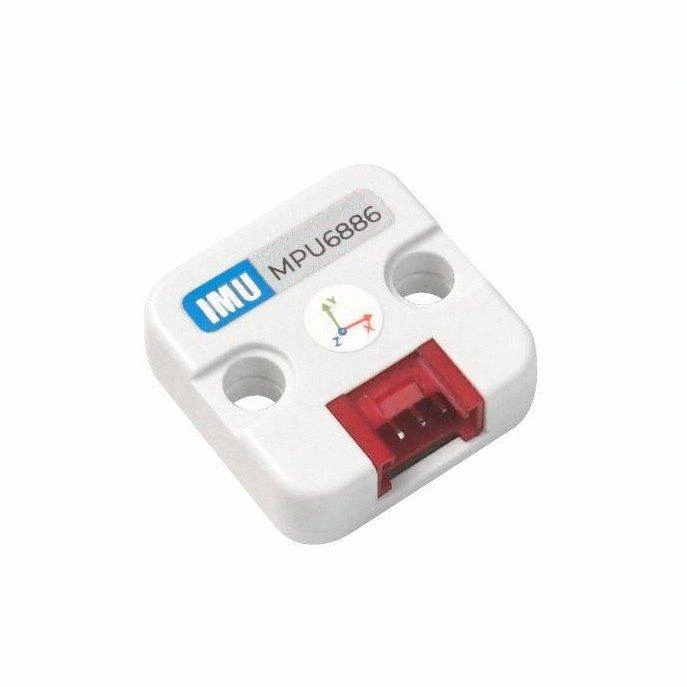

Įrenginio išplėtimas - 6 ašių IMU modulis sujungia akselerometrą ir giroskopą. Jis turi įmontuotą lustą MPU6886. Tai leidžia nustatyti pagreitį ± 2 g / ± 4 g / ± 8 g / ± 16 g diapazone ir kampinį greitį ± 250 / ± 500 / ± 1000 / ± 2000 ° / s. Jis naudoja I2C ryšio sąsają. Įtampa nuo 1,7 V iki 3,45 V.

Specifikacija:

Tipas: 6 ašių IMU jutiklis
Jutikliai:
3 ašių gravitacijos akselerometras
3 ašių giroskopas
Įterptoji mikroschema: MPU6886
Akselerometro diapazonas: ± 2 g / ± 4 g / ± 8 g / ± 16 g
Giroskopo matavimo diapazonas: ± 250 / ± 500 / ± 1000 / ± 2000 ° / s
Giroskopo matavimo jautrumas: 1%
Darbinė įtampa: nuo 1,71 V iki 3,45 V
Ryšio sąsaja: I2C magistralė
Sąsajos adresas: 0x68
Modulio matmenys: 24 x 24 x 13 mm
Svoris: 4 g

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas M5Stack
Modelis

AN-19116
Modelio pavadinimas

AN-19116

* Anksčiau taikyta Varle.lt kaina

Gamintojas M5Stack
Tipas Moduliai

Atsiliepimų nėra

Atsiliepimų politika

1. Kokias sąsajas palaiko šis jutiklių modulis?

Šis M5Stack modulis bendrauja naudodamas I2C ryšio magistralę. Ši populiari sąsaja leidžia lengvai prijungti jį prie mikrovaldiklių, tokių kaip Arduino ar ESP32. Ryšio adresas yra 0x68. Toks sprendimas supaprastina programavimą ir leidžia greitai integruoti įvairius projektus, reikalaujančius judesio stebėjimo.

2. Kokį maitinimą reikia tiekti moduliui?

Moduliui veikti reikalinga nuo 1,7 iki 3,45 voltų įtampa. Tokas žemos įtampos diapazonas puikiai tinka nešiojamiems įrenginiams ir projektams, maitinamiesiems baterijomis. Tai sutaupo energiją ir leidžia naudoti su įvairiais 3,3 V logikos lygio valdikliais, nepriklausomai nuo jų galios šaltinio.

3. Kaip tiksliai matuoja sukimąsi šis giroskopas?

Giroskopas gali nustatyti kampinį greitį iki ±2000 laipsnių per sekundę. Matavimo tikslumas siekia vieną procentą. Šis aukštas jautrumas užtikrina precizišką sukimosi greičio nustatymą. Tokios charakteristikos yra būtinos dronų, robotų ar virtualios realybės valdiklių stabilizavimo sistemose, kur reikalingi momentiniai duomenys.

4. Kokius pagreičius gali užfiksuoti akselerometras?

Akselerometras aptinka pagreitį nuo ±2g iki ±16g. Šis keičiamas matavimo rėžis suteikia lankstumo skirtingiems taikymo tikslams. Galima pasirinkti tinkamiausią diapazoną, pavyzdžiui, lėtiems robotų judesiams ar staigiems smūgiams. Taip pat fiksuojama trijų ašių gravitacijos kryptis.

5. Kokie yra šio IMU modulio fiziniai matmenys?

Modulio korpuso dydis yra 24 x 24 x 13 milimetrų. Jo kompaktiškas formatas ir mažas svoris (4 gramai) leidžia įmontuoti jį į labai ribotos erdvės projektus. Tokių gabaritų komponentas puikiai tinka mažiems robotams, nuotoliniams valdikliams ar kitiems elektroniniams įrenginiams, kuriuose svarbi kiekviena detalė.
