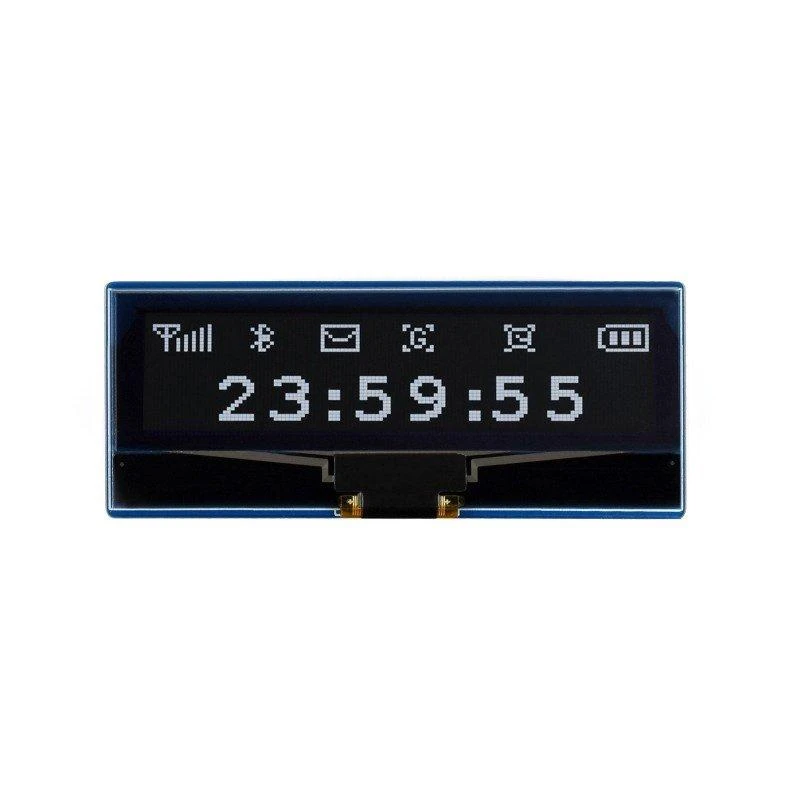

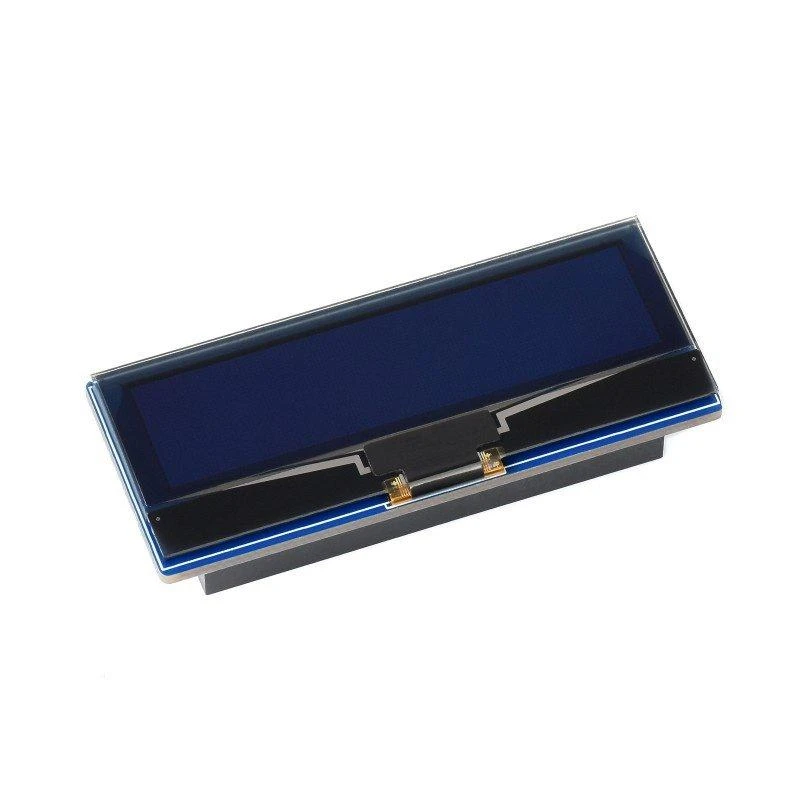

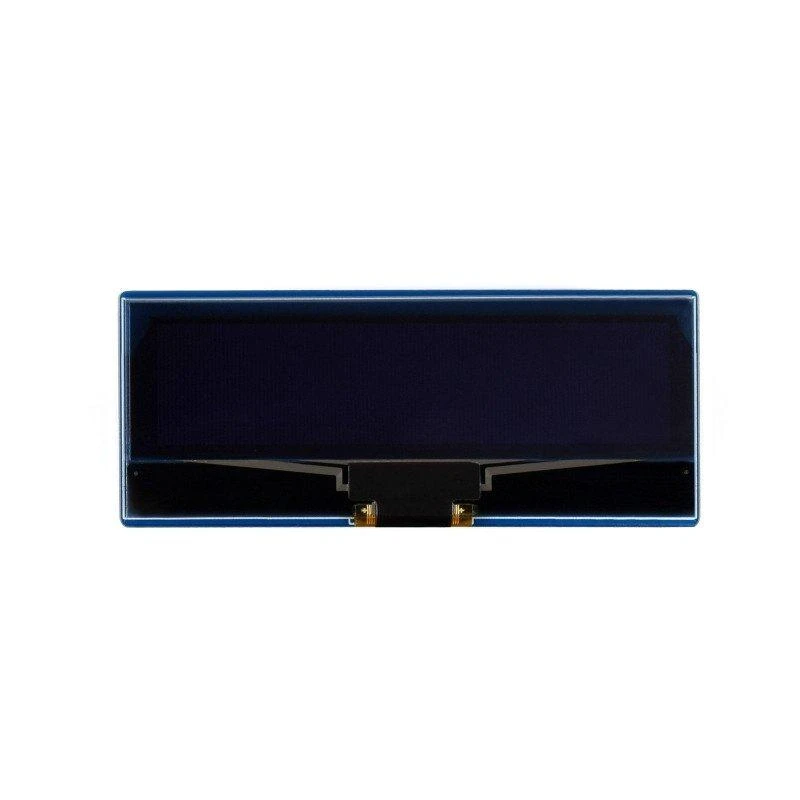

Ekranas skirtas populiariai Raspberry Pi Pico versijai. Turi įmontuotą SSD1305 valdiklį ir naudoja SPI ir I2C magistrales. Ekrano skiriamoji geba yra 128x32px, o įstrižainė yra 2,23". Modulis vaizdą pateikia dviem spalvomis - juoda ir balta, o vieno pikselio dydis yra 0,41 × 0,39 mm.

Specifikacijos:

Skirtas Raspberry Pi Pico versijai
Tipas: OLED ekranas
Sąsaja: SPI / I2C 4 kontaktų
Ekrano įstrižainė: 2,23"
Ekrano skiriamoji geba: 128x32px
Pikselių dydis: 0,41 x 0,39 mm
Regėjimo kampas: >160°
Ekrano spalvos: juoda ir balta
Loginė įtampa: 3,3 V
Darbinė įtampa: 3,3 V / 5 V
Programavimo kalba: C / C++ / MicroPython
Įterptas valdiklis: SSD1305
Ekrano matmenys: 55,02 x 13,10 mm
Modulio matmenys: 63 x 26 mm

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Waveshare
Modelis

WSR-19539
Modelio pavadinimas

WSR-19539

Gamintojas Waveshare
Spalva Balta

Atsiliepimų nėra

Atsiliepimų politika

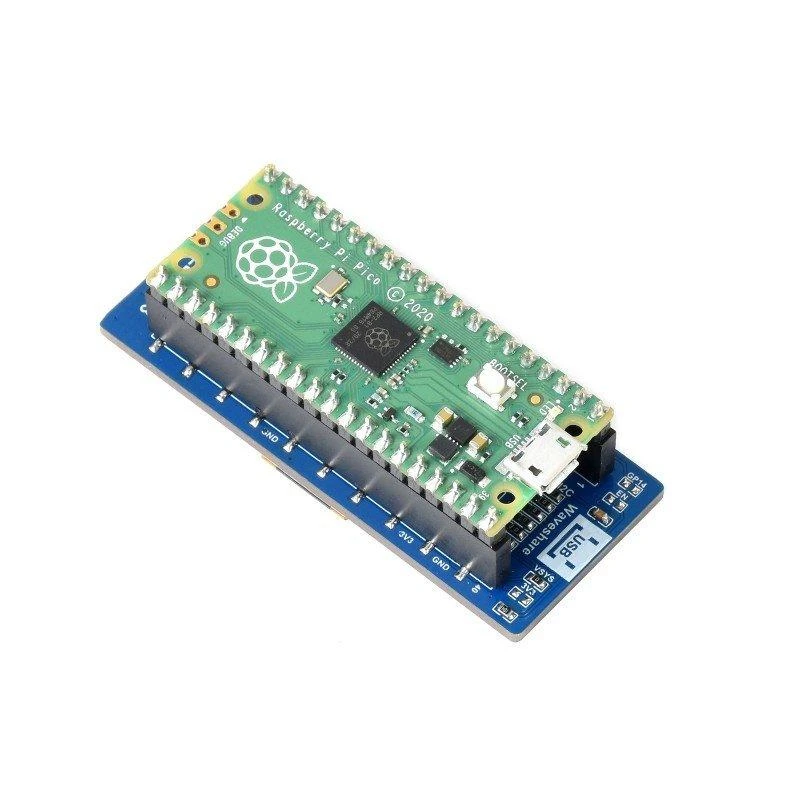

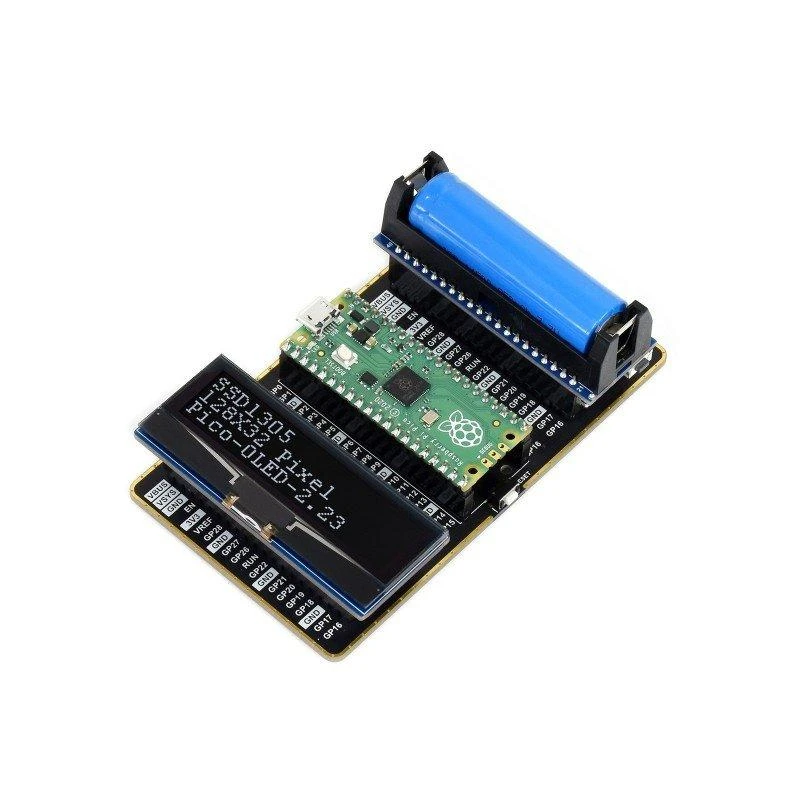

1. Ar šis ekranas veikia su Raspberry Pi Pico?

Taip, šis Waveshare OLED modulis yra specialiai sukurtas suderinamumui su populiaria Raspberry Pi Pico plokšte. Jis prisijungia naudojant SPI arba I2C sąsają ir veikia su 3.3 V įtampa, kuri yra standartinė šiai mikrovaldiklio platformai. Tai puikus pasirinkimas papildyti savo projektą kompaktišku rodymo įrenginiu.

2. Kokią skiriamąją gebą turi šis OLED rodytuvas?

Šio rodytuvo ekrano raiška yra 128 x 32 pikseliai. Šis kompaktiškas pikselių skaičius leidžia aiškiai rodyti tekstą ar paprastą grafiką. Aukštos kontrasto ekranas užtikrina gerą skaitomumą net esant dideliam, virš 160 laipsnių, regėjimo kampui. Vaizdas formuojamas tik juoda ir balta spalvomis.

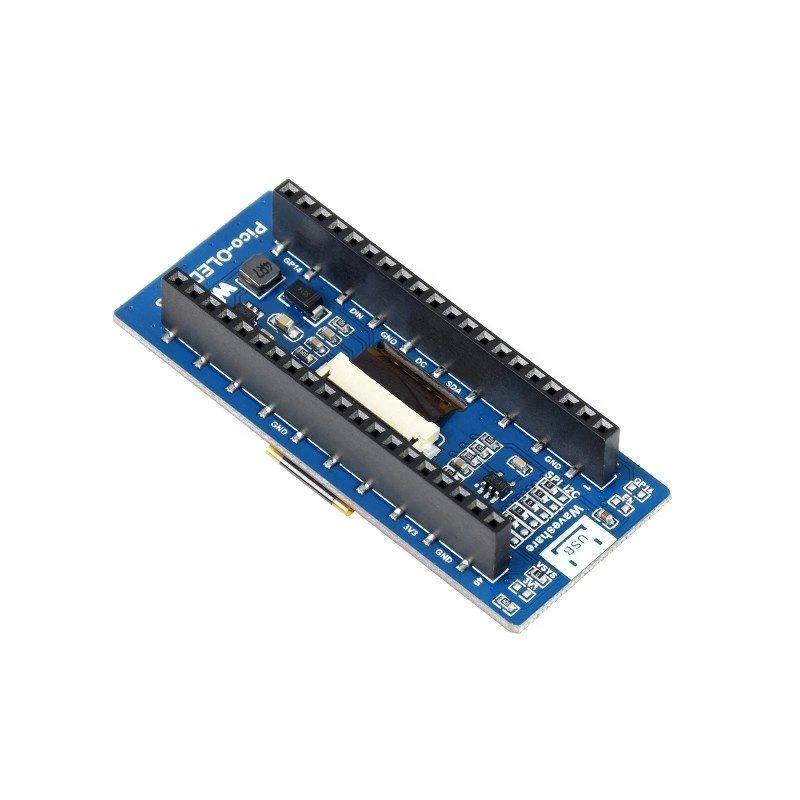

3. Kaip prisijungti prie šio rodymo įrenginio?

Prijungimas atliekamas naudojant SPI ar I2C ryšio magistralę per 4 kontaktus. Modulyje integruotas SSD1305 valdiklis supaprastina komunikaciją. Ryšio protokolą galima pasirinkti pagal projekto poreikius ir užimtus plokštės išvadus. Tai suteikia lankstumo jungiant įrenginį prie įvairių valdymo sistemų.

4. Kokios programavimo kalbos palaikomos?

Modulis palaiko darbą su C, C++ ir MicroPython programavimo kalbomis. Tai leidžia lengvai integruoti ekraną į daugumą Raspberry Pi Pico projektų, naudojant plačiai žinomas bibliotekas. Toks palaikymas supaprastina programinės įrangos kūrimo procesą tiek pradedantiesiems, tiek patyrusiems kūrėjams.

5. Kokį maitinimą reikia tiekti?

Loginė įtampa yra 3.3 V, tačiau darbinė maitinimo įtampa gali būti tiek 3.3 V, tiek 5 V. Šis pasirinkimas suteikia patogų suderinamumą su įvairiais maitinimo šaltiniais projekte. Mažas energijos suvartojimas, būdingas OLED technologijai, daro šį komponentą tinkamu ir nešiojamiems įrenginiams.
