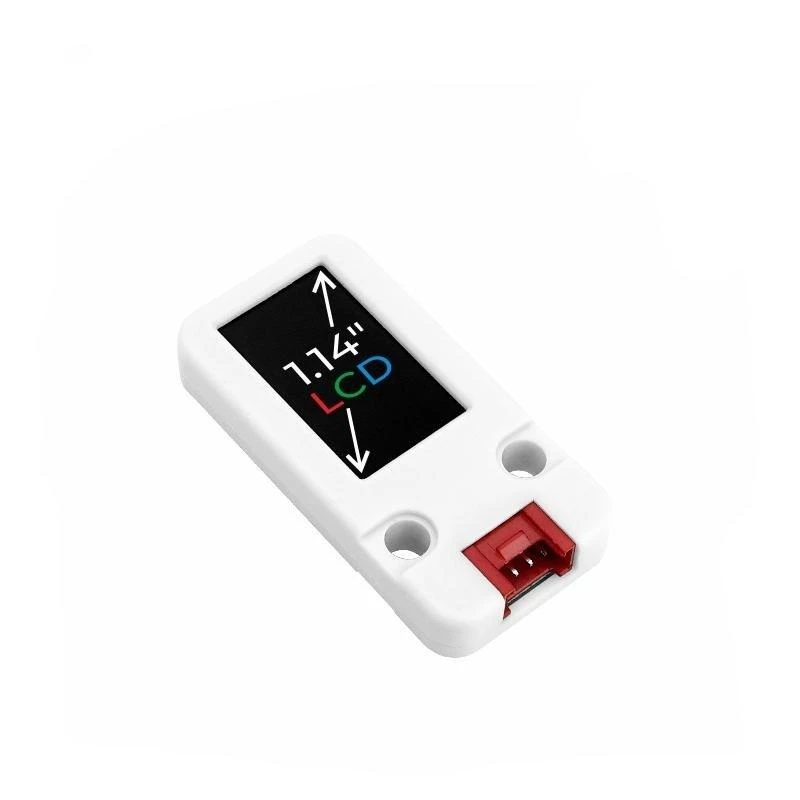

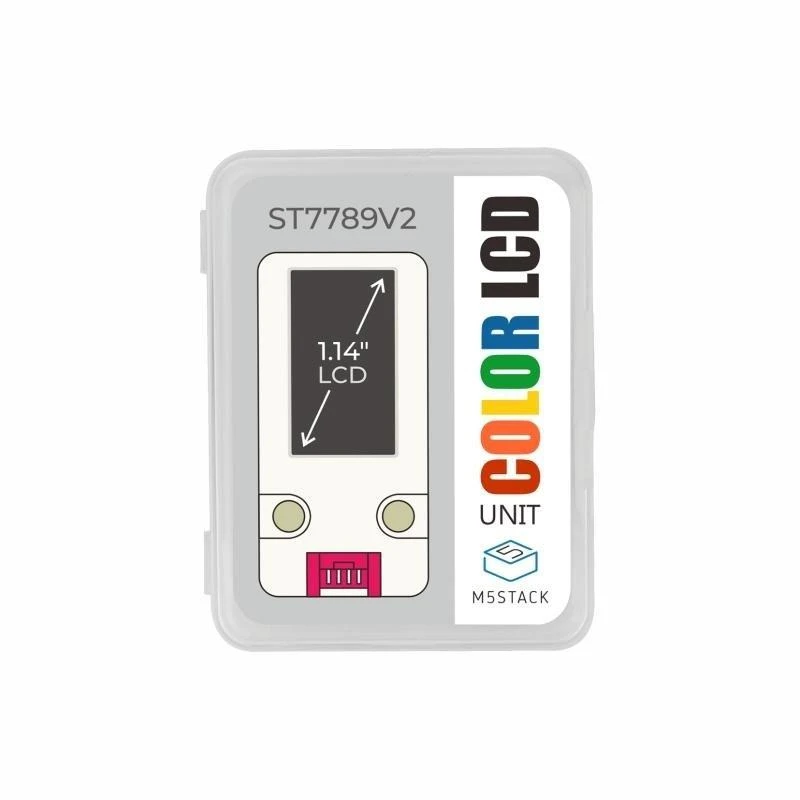

LCD ekranas Unit tipo išplėtimo modulio pavidalu, kurį gamina moduliais garsėjanti įmonė - M5Stack. Ekrano įstrižainė yra 1,14”, o skiriamoji geba lygi 135x240px. Vieno pikselio matmenys yra 0,1101 x 0,17 mm. Ekrane įmontuotas ESP32 ir ST7789V2 valdymo lustas. Modulis pateikia reikšmes RGB666 gamoje, kuri leidžia pasiekti tikrai įdomų efektą, susidedantį iš iki 262144 spalvų.

Specifikacijos:

Suderinamas su M5Stack kūrimo moduliais: M5Stack Core, M5Atom, M5Stick
Tipas: LCD ekranas
Integruotas valdymo lustas: ST7789V2
Ekrano spalvos: RGB666 gama - 262144 spalvos
Ekrano skiriamoji geba: 135x240px
Ekrano įstrižainė: 1,14”
Žiūrėjimo kampas: visas
Srovės suvartojimas: 45,7 mA
Sąsaja: I2C magistralė
Sąsajos adresas: 0x3E
Korpuso medžiaga: plastikas (PC)
Integruoti magnetai, leidžiantys neinvazinį surinkimą

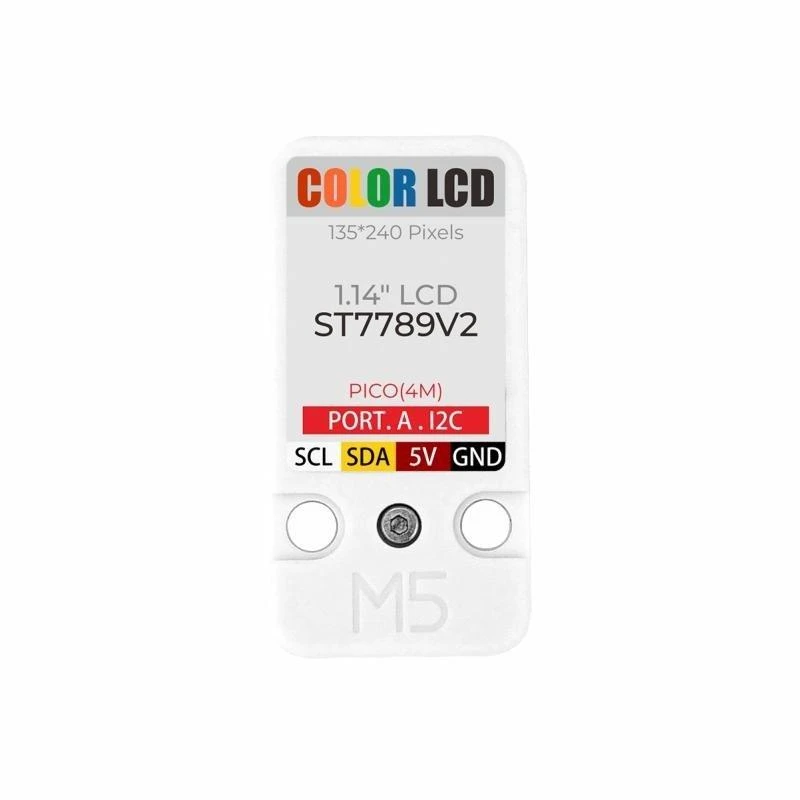

Kaiščių žymėjimai:

SCL - I2C magistralės laikrodžio linija
SDA - I2C magistralės duomenų linija
5 V - maitinimo kaištis
GND - įžeminimo sistema

Pikselių matmenys: 0,1101 x 0,1038 mm

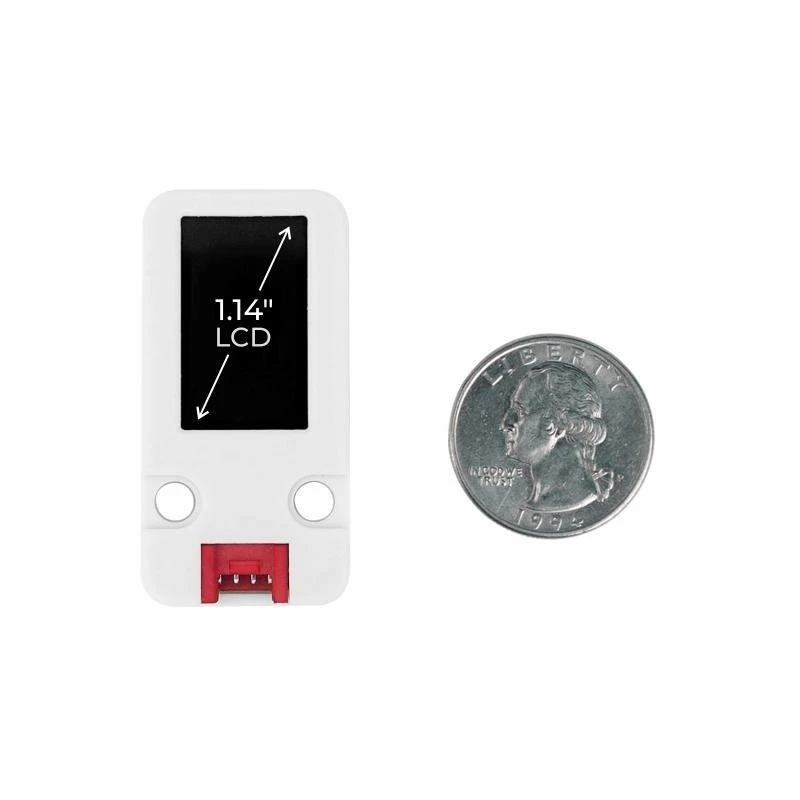

Modulio matmenys: 48 x 24 x 8 mm
Svoris: 8,5 g

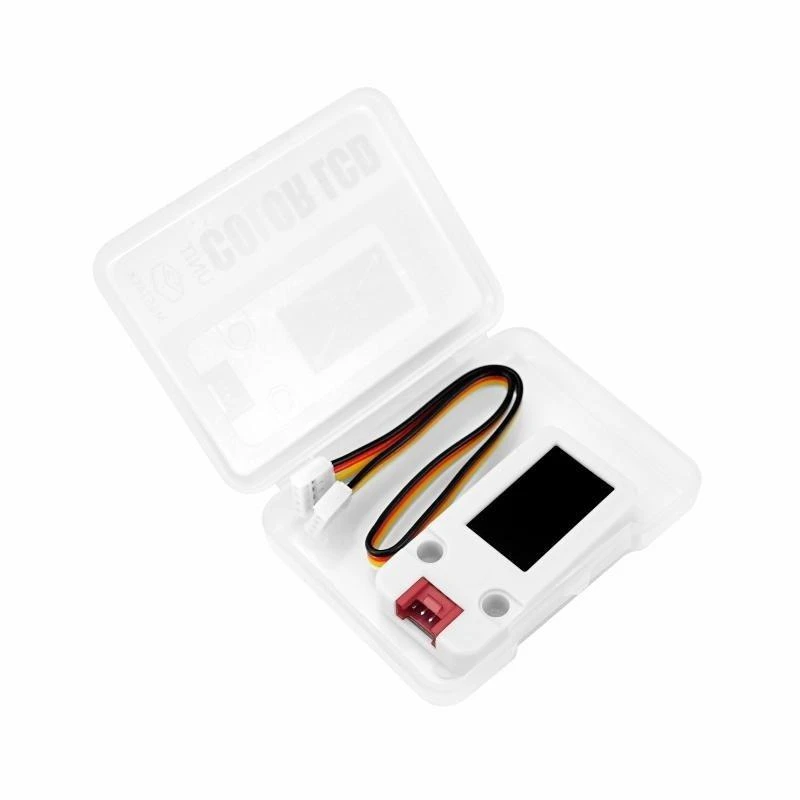

Komplekte:

1,14” 135x240px LCD ekranas - išplėtimo modulis
Specialus 4 kontaktų prijungimo laidas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas M5Stack
Modelis

AN-19921
Modelio pavadinimas

AN-19921

Gamintojas M5Stack
Tipas Moduliai

Atsiliepimų nėra

Atsiliepimų politika

1. Kokią skiriamąją gebą turi M5Stack 1,14 colio LCD ekranas?

Šis M5Stack LCD modulis veikia 135x240 pikselių raiška. Ekranas užtikrina aštrius vaizdus mažame 1,14 colio plote. Dėl tokios raiškos jis tinka informacijos rodymui ant kūrimo plokščių. Tai yra populiarus pasirinkimas tarp mėgėjų projektuose su Core ar Atom.

2. Ar šis LCD modulis turi integruotą valdymo lustą?

Taip, į modulį įmontuotas ST7789V2 valdiklis. Šis lustas leidžia lengvai valdyti ekraną per I2C sąsają. Dėl integruoto valdiklio nereikia papildomų išorinių dalių. Tai supaprastina prijungimą prie M5Stack kūrimo rinkinių. Vartotojai vertina šią funkciją dėl patogumo ir paprastumo.

3. Kiek spalvų gali atvaizduoti šis ekrano išplėtimo modulis?

LCD ekranas naudoja RGB666 spalvų gamą. Tokia sistema suteikia iki 262 tūkstančių 144 skirtingų atspalvių. Spalvų gylis leidžia kurti sodrius ir detalius vaizdus. Šis efektas ypač vertinamas darbuose su animacija ar grafika. Tai viena iš pagrindinių šio modulio savybių entuziastams.

4. Kokia sąsaja naudojama prijungti šį LCD modulį?

Modulis jungiamas per I2C magistralę su adresu 0x3E. Sąsajoje yra dvi pagrindinės linijos: SCL laikrodžiui ir SDA duomenims. Ši sąsaja yra standartinė daugelyje M5Stack projektų. Ji leidžia greitą keitimąsi informacija tarp pagrindinės plokštės ir ekrano.

5. Kokie matmenys ir svoris yra šio LCD pagalbinio modulio?

Modulio korpusas yra 48 mm ilgio, 24 mm pločio ir 8 mm storio. Svoris siekia tik 8,5 gramo. Dėl mažų matmenų jis telpa ant bet kurios M5Stack plokštės. Plastikinė dėžutė su magnetais leidžia lengvai montuoti be papildomų įrankių. Tai patogus sprendimas nešiojamiems įrenginiams.
