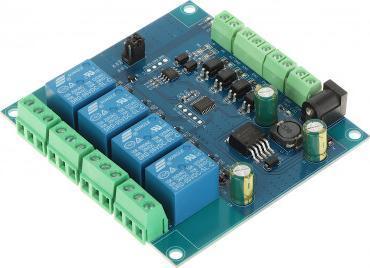

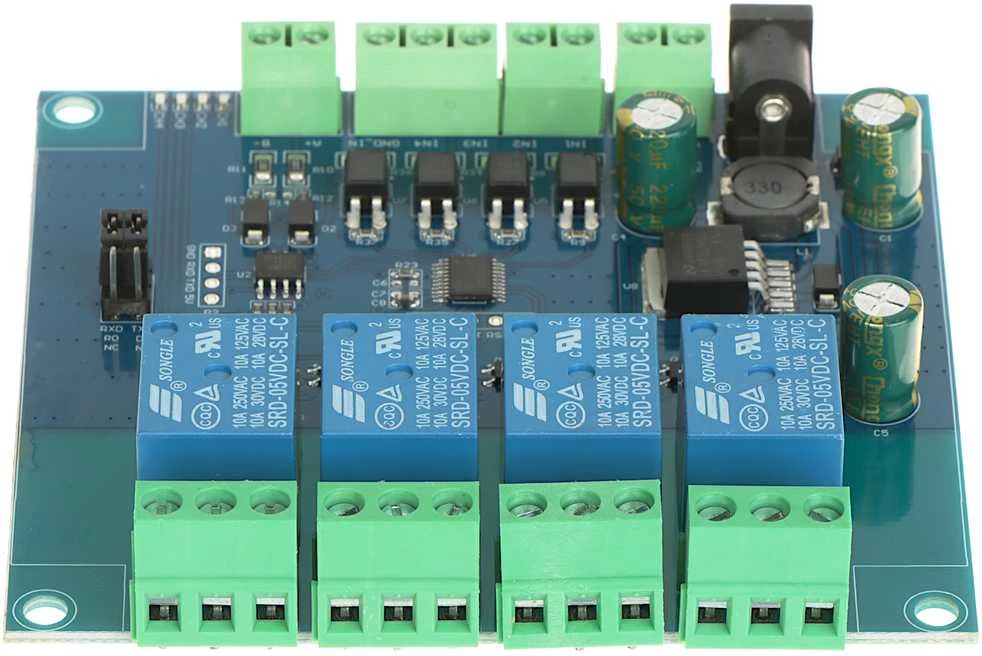

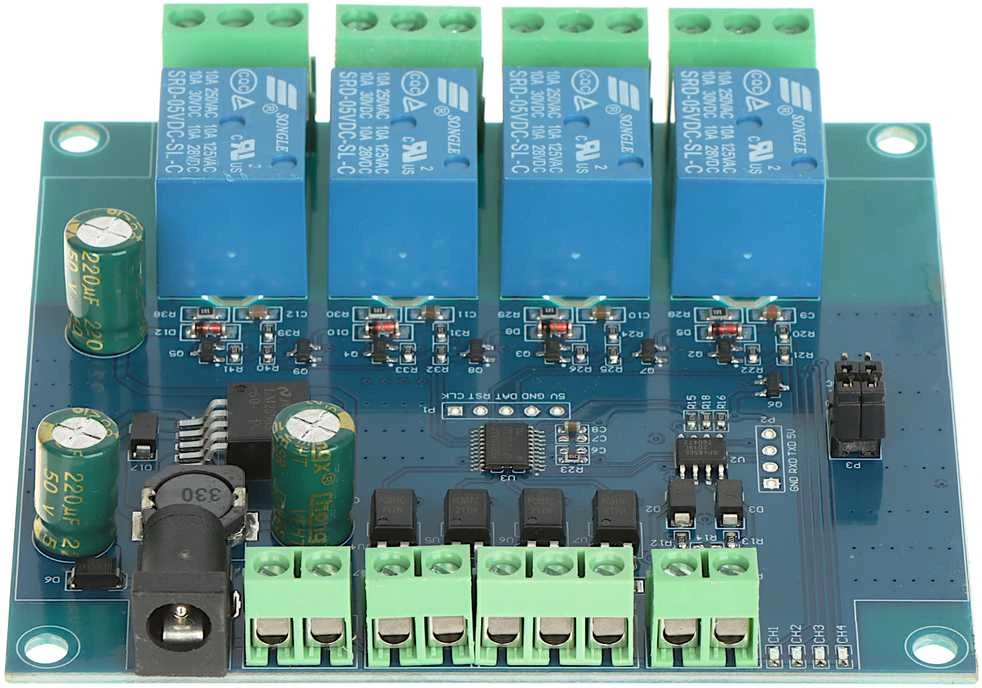

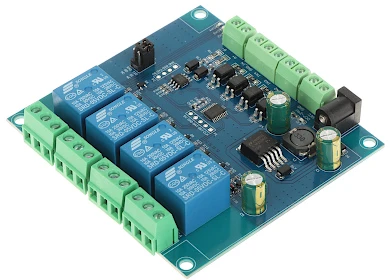

TST RELINIS MODULIS 4R-D7 Modbus...

Modulis 4R-D7 valdo 4 rėlėmis panaudojant Modbus RTU protokolą.

Komunikacija su įrenginiu gali vykti su RS-485 arba UART TTL sąsajos pagalba.

Papildomai įrenginys turi 4 įvestis, kurios valdo optronus (pradinių įtampų apimtis: 3.3 V ... 30 V).

Įtampa iš valdymo įėjimų nėra įtampa tiesiogiai maitinančia siuntėjo ritę.

Dėmesio!.

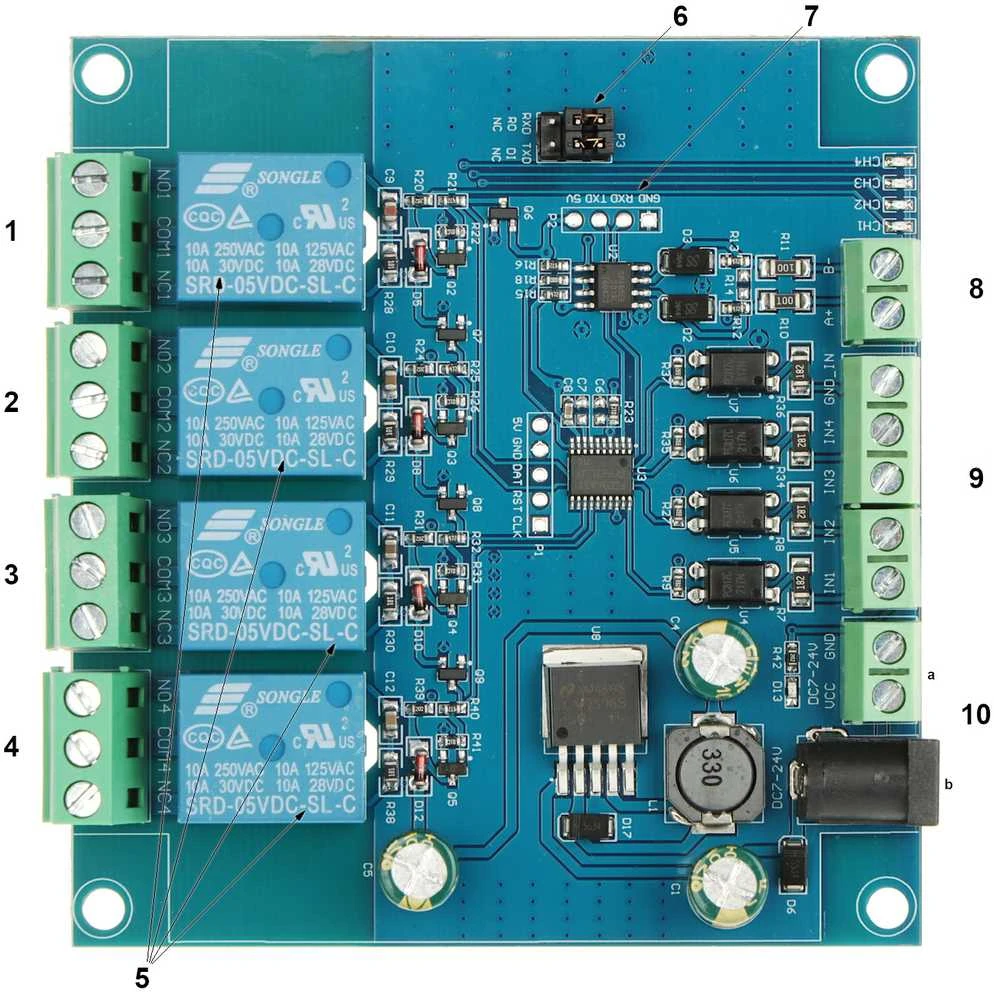

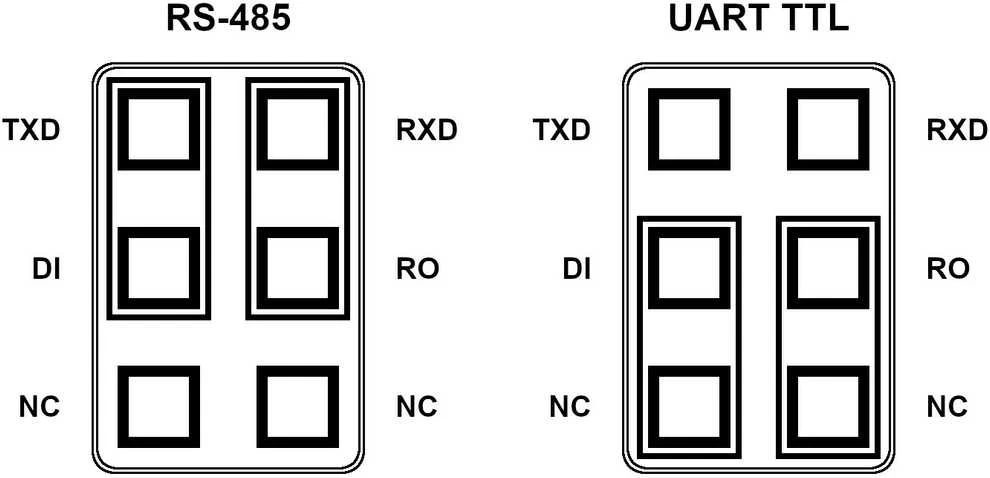

Valdymo sąsajos pasirinkimas vyksta su jungiamųjų elementų, esančių ant plokštės pagalba.

Nėra galimybės valdyti įvesčių su abiejų komunikacijos rėlių pagalba vienu metu.

Valdymas :	RS-485 / UART TTL
Protokolas :	Modbus RTU
Perdavimo greitis :	4800 / 9600 / 19200 b/s (numatyta: 9600 b/s)
Įvesčių skaičius :	4 vnt.
Relinių išvesčių skaičius :	4 vnt.
Maksimali kontaktų apkrova :	10 A / 250 V AC , 10 A / 30 V DC
Išvestis :	4 x NO/NC
Pagrindinės savybės :	LED indikacija Valdymo įvestys apsaugotos optronais, to dėka galima taikyti valdymo signalus, kurių įtampa 3.3 V DC ... 30 V DC Sąsajos įvestis UART yra pritaikyta prie goldpinų montavimo, signalams, kurių įtampa yra pritaikyta prie TTL (3.3 V DC / 5 V DC) lygio Įrenginio adreso sukonfigūravimo galimybė (išsaugojant nustatymus po maitinimo išnykimo) 1 - 255 (numatytas adresas 255) Siuntėjo vėlesnio veikimo nustatymo galimybė (bazinis vienetas: 0.1 s, vertės apimtis: 0.1 s ... 6553.5 s) Apsauga nuo įėjimo įtampos atvirkštinio poliškumo
Maitinimas :	7 V ... 24 V DC (maitintuvas nepridedamas)
Svoris :	0.092 kg
Matmenys :	93 x 91 x 20 mm
Garantija :	2 metai
