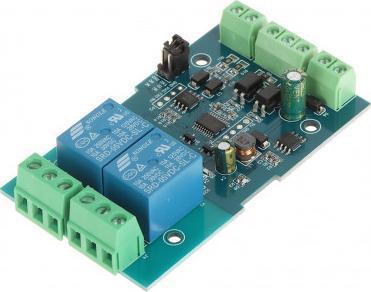

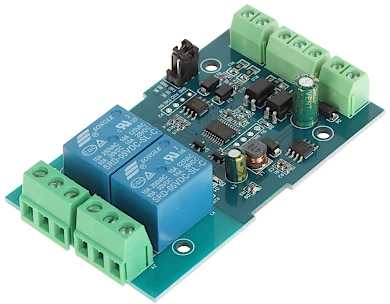

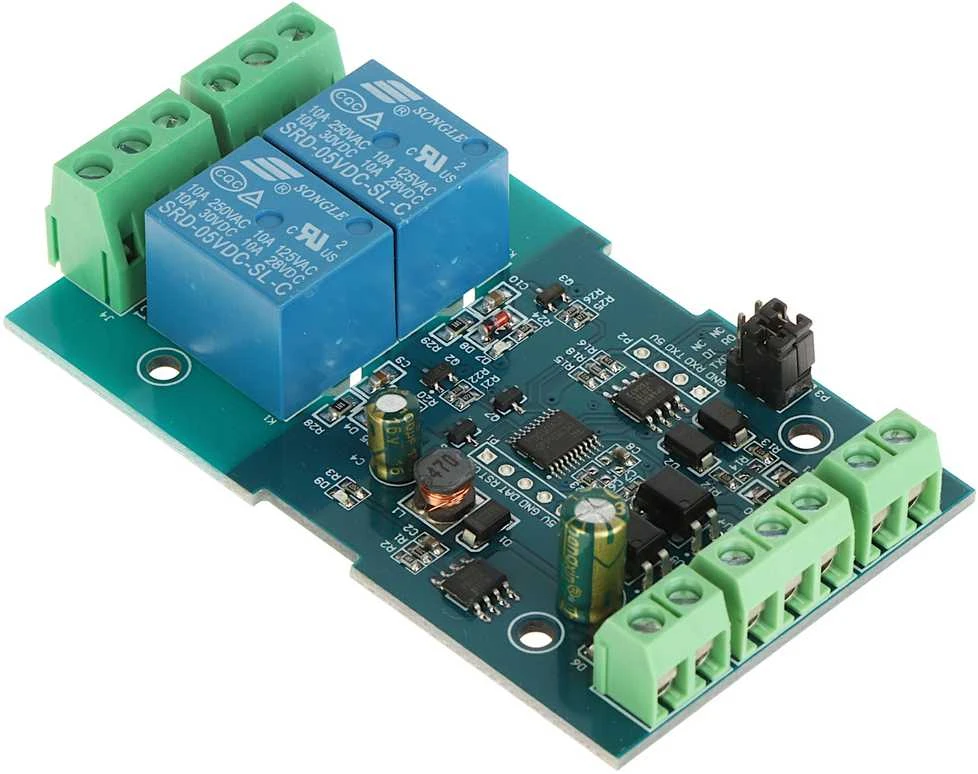

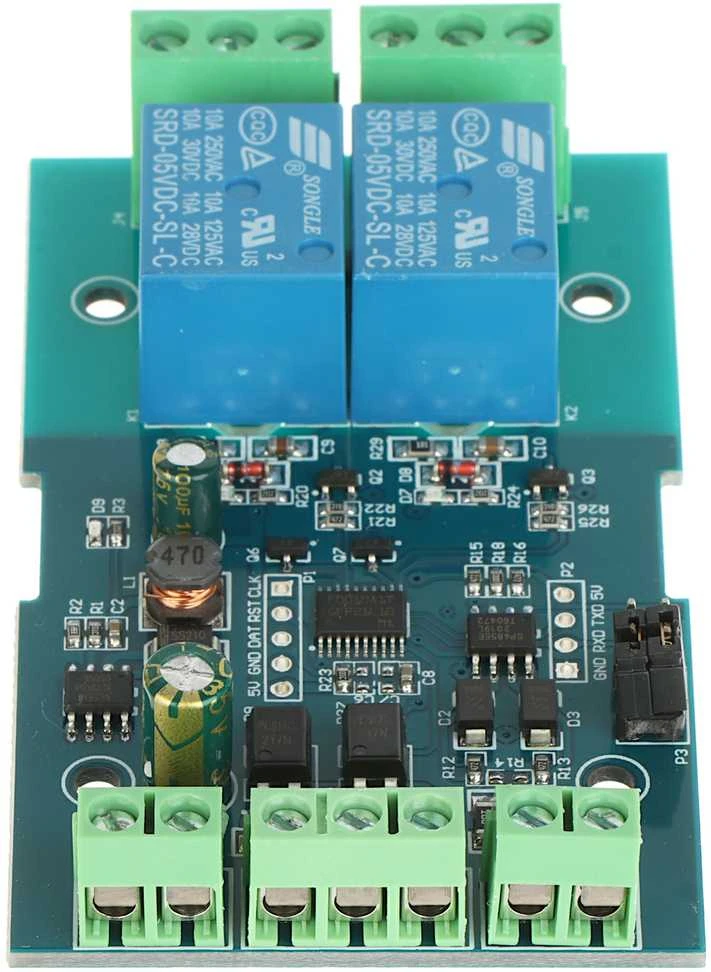

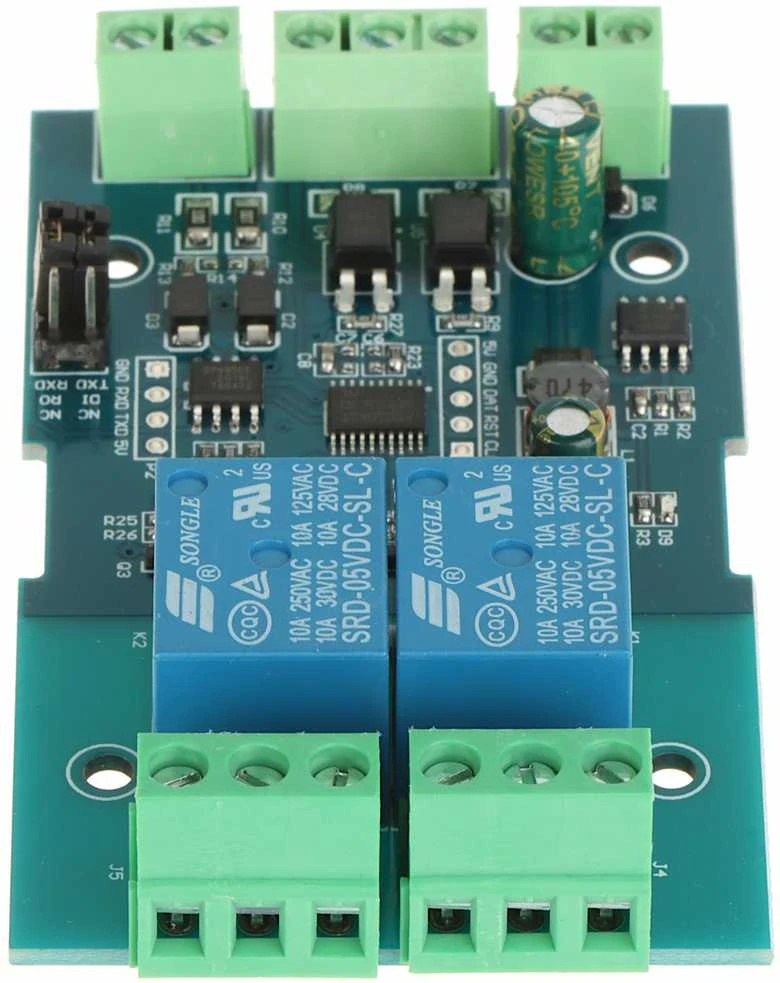

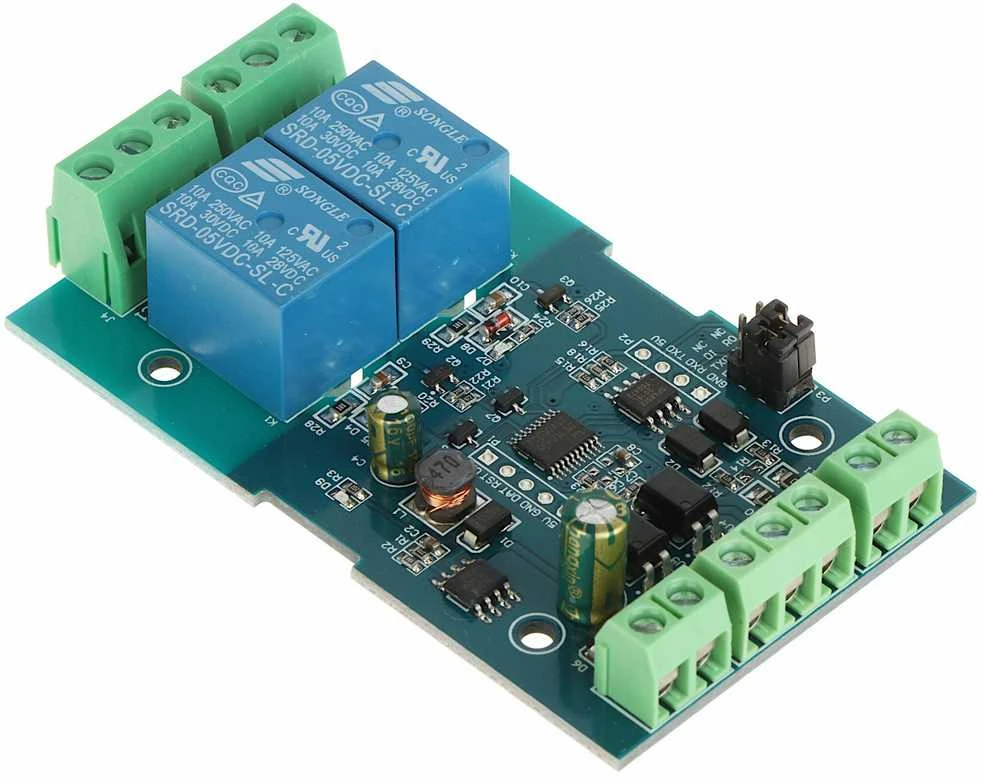

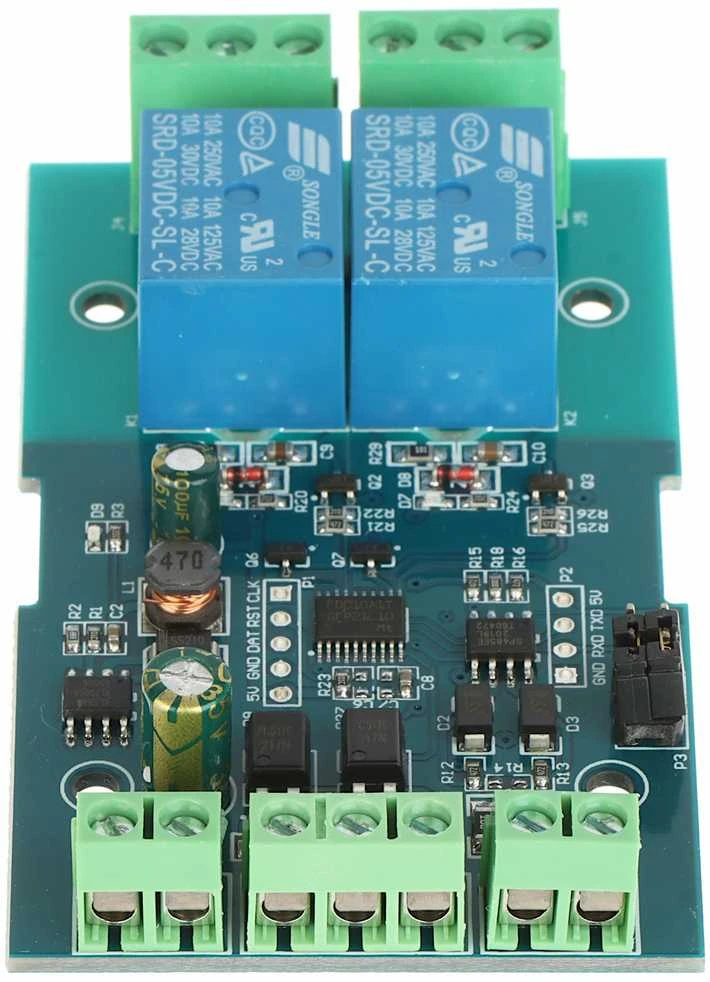

TP-Link RELINIS MODULIS 2R-D7 Modbus RTU

Varlė kodas 18300448
Liko tik: 5+ vnt.

Pardavėjas Varle.lt

4.5

TP-Link RELINIS MODULIS 2R-D7 Modbus RTU

Varlė kodas 18300448
Liko tik: 5+ vnt.

Pardavėjas Varle.lt

4.5

12.⁹⁹ €

13.⁹⁹ € -7 %

Pasirinkite kiekį

Į krepšelį 12.⁹⁹ €

Turite klausimų apie prekę? Padėsime!

12.⁹⁹ €

Į krepšelį

Atsiimkite parduotuvėje 0 €

Vilniuje, Ukmergės g. 241liepos 13 d. 0 €
Kituose miestuoseliepos 14 d. 0 €

Atsiimkite paštomatuose nuo 0.⁹⁹ €

SmartPosti paštomate liepos 14 d. 0.⁹⁹ €
Venipak paštomate liepos 14 d. 2.⁴⁹ €

Pristatymas į namus nuo 3.⁹⁹ €

Pristatymas LPexpress kurjeriu liepos 14 d. 3.⁹⁹ €
DPD kurjeriu liepos 14 d. 3.⁹⁹ €

*Užsakymo terminai yra preliminarūs

12.⁹⁹ €

13.⁹⁹ € -7 %

Pasirinkite kiekį

Į krepšelį 12.⁹⁹ €

Turite klausimų apie prekę? Padėsime!

Gauk liepos 13 d. Visi pristatymo būdai

Aprašymas

Automatinis vertimas

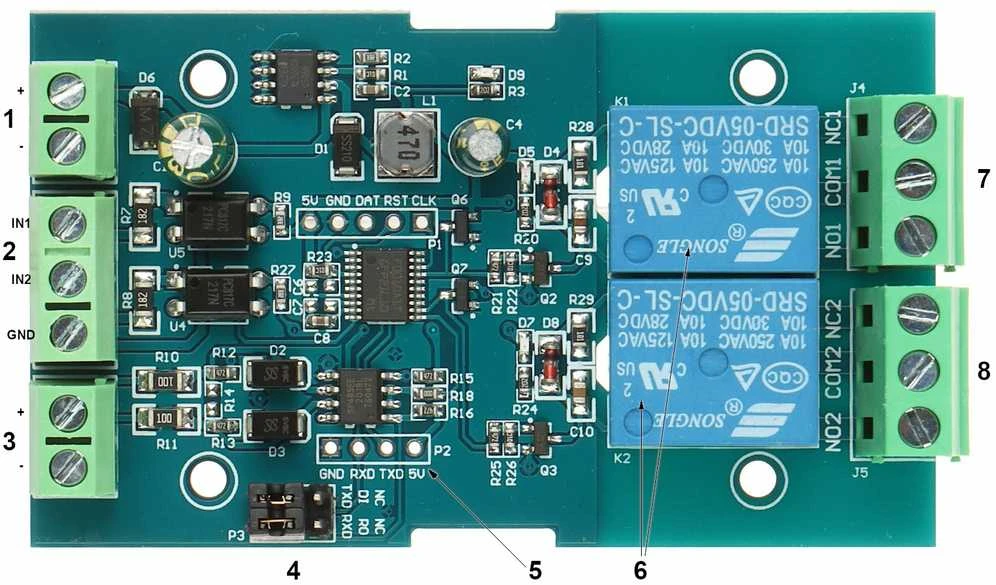

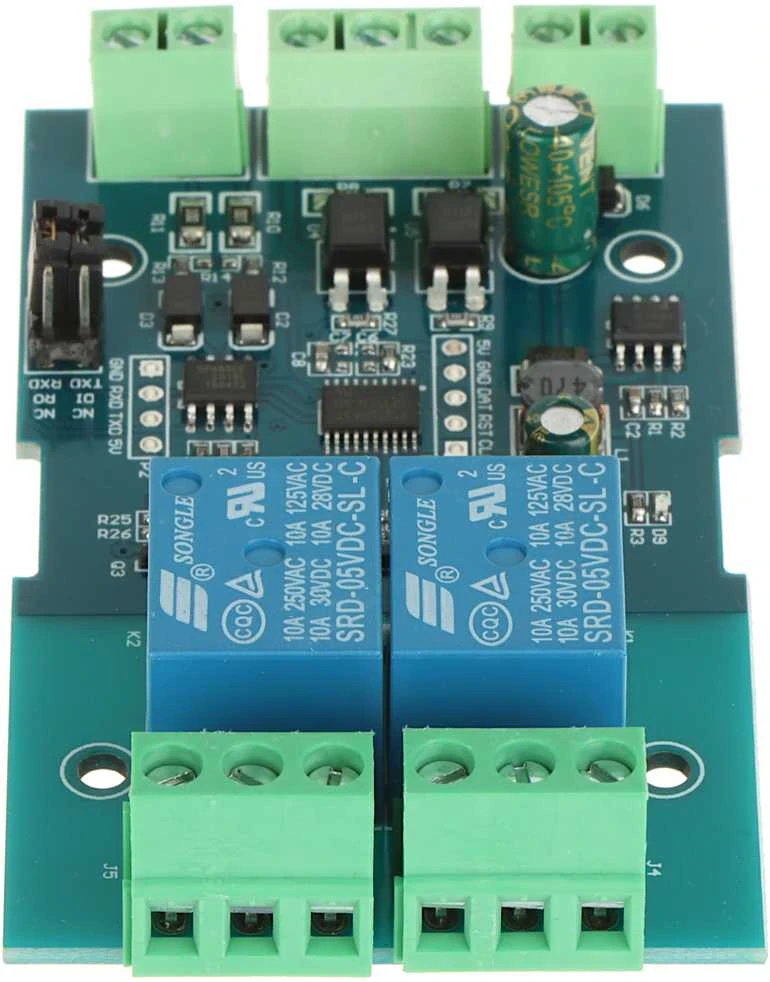

Modulis 2R-D7 valdo 2 rėlėmis panaudojant Modbus RTU protokolą.

Komunikacija su įrenginiu gali vykti su RS-485 arba UART TTL sąsajos pagalba.

Papildomai įrenginys turi 2 įvestis, kurios valdo optronus (pradinių įtampų apimtis: 3.3 V ... 30 V).

Įtampa iš valdymo įėjimų nėra įtampa tiesiogiai maitinančia siuntėjo ritę.

Dėmesio!.

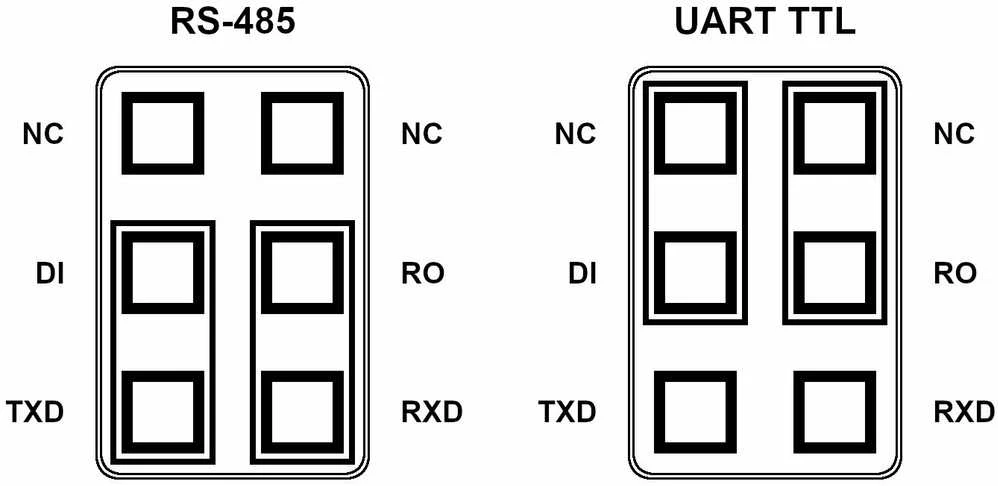

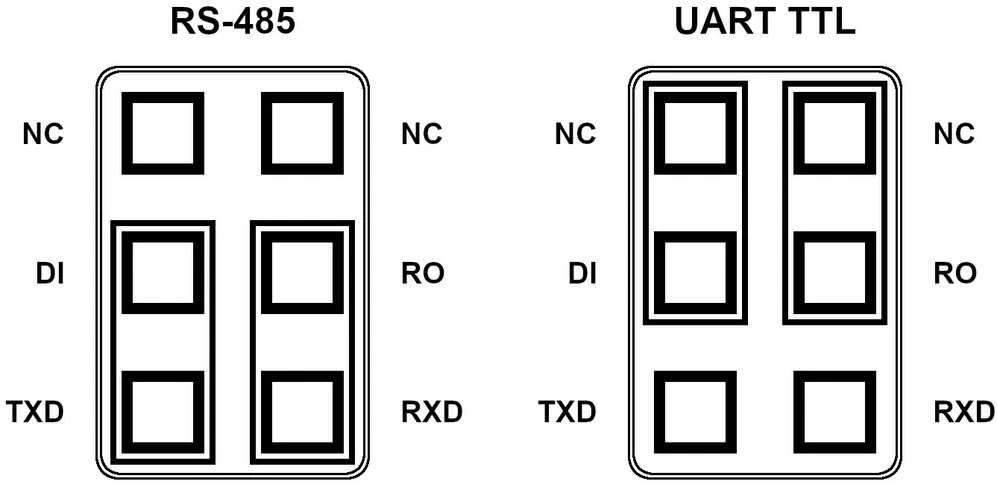

Valdymo sąsajos pasirinkimas vyksta su jungiamųjų elementų, esančių ant plokštės pagalba.

Nėra galimybės valdyti įvesčių su abiejų komunikacijos rėlių pagalba vienu metu.

Valdymas :	RS-485 / UART TTL
Protokolas :	Modbus RTU
Perdavimo greitis :	4800 / 9600 / 19200 b/s (numatyta: 9600 b/s)
Įvesčių skaičius :	2 vnt.
Relinių išvesčių skaičius :	2 vnt.
Maksimali kontaktų apkrova :	10 A / 250 V AC , 10 A / 30 V DC
Išvestis :	2 x NO/NC
Pagrindinės savybės :	LED indikacija Valdymo įvestys apsaugotos optronais, to dėka galima taikyti valdymo signalus, kurių įtampa 3.3 V DC ... 30 V DC Sąsajos įvestis UART yra pritaikyta prie goldpinų montavimo, signalams, kurių įtampa yra pritaikyta prie TTL (3.3 V DC / 5 V DC) lygio Įrenginio adreso sukonfigūravimo galimybė (išsaugojant nustatymus po maitinimo išnykimo) 1 - 255 (numatytas adresas 255) Siuntėjo vėlesnio veikimo nustatymo galimybė (bazinis vienetas: 0.1 s, vertės apimtis: 0.1 s ... 6553.5 s) Apsauga nuo įėjimo įtampos atvirkštinio poliškumo
Maitinimas :	7 V ... 24 V DC (maitintuvas nepridedamas)
Svoris :	0.046 kg
Matmenys :	85 x 49 x 19 mm
Garantija :	2 metai

Programavimo instrukcija EN

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

ChatGPT

Dirbtinio intelekto nuomonė

4 2023-11-07

RELINIS MODULIS 2R-D7 Modbus RTU yra labai patogus ir funkcionalus įrenginys.

Pliusai: Palaiko Modbus RTU protokolą, leidžiantį lengvai integruoti įvairius prietaisus ir sistemų Turi 2 rele išėjimus, suteikiant galimybę valdyti dvi skirtingas funkcijas ar įrenginius Patogus ir aiškus dizainas, leidžiantis lengvai nustatyti ir keisti parametrus

Minusai: Nėra galimybės valdyti daugiau nei 2 išėjimus

Specifikacija

Gamintojas TP-Link
Modelis

2R-D7
Svoris 0
Svoris 0,046 kg
Gamintojo kodas 2R-D7
Modelio pavadinimas

2R-D7

* Anksčiau taikyta Varle.lt kaina

Šią prekę rasite filtruose

Gamintojas TP-Link
Tipas Moduliai

Atsiliepimai (0)

Atsiliepimų nėra

Atsiliepimų politika

Dažniausiai užduodami klausimai

1. Kokias valdymo sąsajas palaiko TST relinis modulis 2R-D7?

Šis valdiklis palaiko dviejų tipų ryšio sąsajas. Galite naudoti RS-485 pramoninį standartą arba UART TTL lygio sąsają. Pasirinkimą atliekate fiziniu būdu, per plokštėje esančius trumpiklius. Abiejų sąsajų vienu metu naudoti negalima. Tai nustatoma modulio konfigūravimo metu prisijungus prie sistemos.

2. Kokia maksimali kontaktų apkrova šiam relių moduliui?

Šio Modbus RTU modulio kontaktai gali perjungti dideles apkrovas. Kintamosios srovės grandinėse, pavyzdžiui, valdant lempas, maksimali apkrova siekia 10 amperų esant 250 voltų. Nuolatinės srovės apkrovoms, pavyzdžiui, tiekiant maitinimą mažesniems įrenginiams, riba yra 10 A esant 30 V nuolatinės srovės įtampai.

3. Ar modulyje yra įėjimų išorinei įrangai prijungti?

Taip, dizainas apima dvi atskiras įvestis. Šios valdymo įvestys yra apsaugotos optronais ir priima signalą nuo 3,3 V iki 30 V nuolatinės srovės. Gnybtai nėra tiesiogiai sujungti su relės rite. Galite jungti įvairius daviklius ar mygtukus. Įėjimai suteikia papildomą išorinio valdymo galimybę per RS-485 ryšį pagrindiniam valdymui.

4. Kaip galima apsaugoti modulį nuo įtampos poliškumo klaidos?

Šis nuotolinis valdymo modulis turi integruotą apsaugą nuo neteisingo prijungimo. Jei netyčia sukeisite maitinimo laidų poliškumą, įrenginys nebus sugadintas. Tai patikima grandinės apsauga, padedanti išvengti brangių remonto darbų. Dėl to dizainas yra saugus pradedantiesiems ar eksperimentuojant su 7–24 V nuolatinės srovės maitinimo šaltiniu pramoninėse ir mėgėjų sistemose.

5. Kokį perdavimo greitį numato gamykliniai modulio nustatymai?

Gamintojas modulį sukonfigūruoja duomenų mainams 9600 b/s sparta. Tai standartinis ryšio greitis. Jei projektui reikia lėtesnio ar greitesnio ryšio, spartą galite pakeisti per Modbus RTU komandas. Yra dvi papildomos parinktys: 4800 b/s bei 19200 b/s. Visi rodmenys ir programavimas atliekami pagal modulio, turinčio adresą nuo 1 iki 255, instrukcijas.
