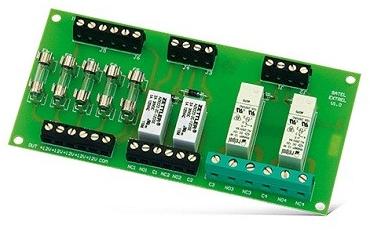

RELINIS MODULIS MP-1 SATEL, modelis...

1. Kokią apkrovą gali valdyti SATEL MP-1 relinis modulis?

SATEL MP-1 relinis modulis valdo skirtingas apkrovas. Dvi išvestys gali perjungti iki 8 amperų esant 250 V įtampai, o kitos dvi – iki 4 amperų esant 48 V. Šis įrenginys yra universalus ir tinka valdyti įvairius elektros prietaisus, pavyzdžiui, apšvietimą ar mažos galios variklius, saugiai atskirdamas valdymo grandinę.

2. Kiek kontaktų turi šis relinis modulis?

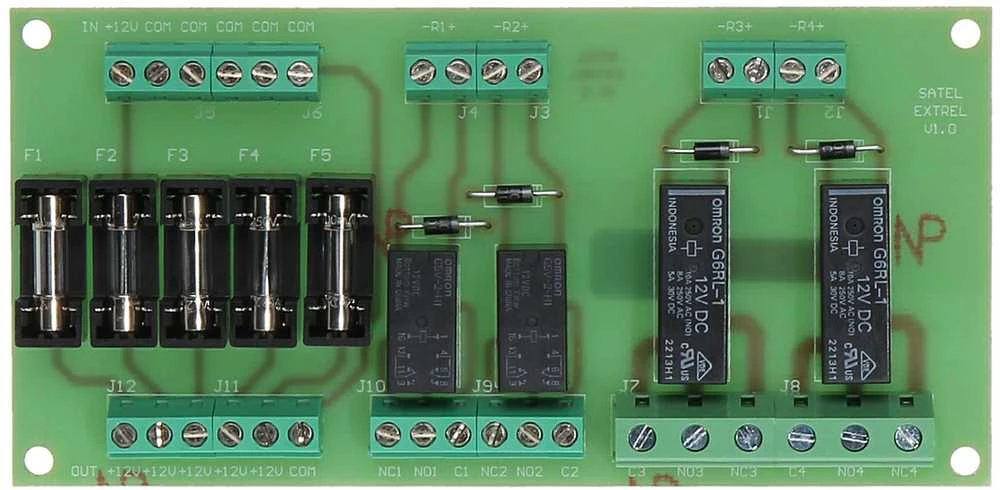

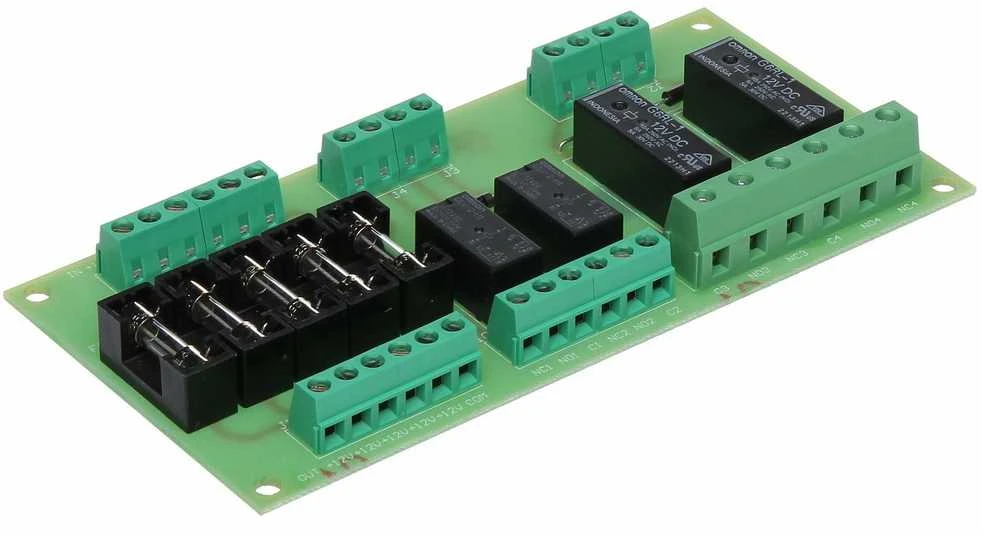

Šis keturių kanalų modulis turi keturis nepriklausomus išėjimus. Kiekvienas išėjimas yra atskirai apsaugotas lydžiu saugikliu, užtikrinant patikimą veikimą. Kiekviena relė turi atskiras jungiamąsias galias, todėl leidžia vienu metu valdyti kelias skirtingas apkrovas arba įrenginius, pavyzdžiui, signalizacijos šviesas ir sireną.

3. Ar modulis suteikia apsaugą nuo įtampos šuolių?

Taip, šis prietaisas užtikrina galvaninę izoliaciją. Ši funkcija apsaugo valdymo grandinę, pavyzdžiui, mikrokontrolerį, nuo galimų trikdžių, atsirandančių apkrovos pusėje. Izoliacija padidina sistemos patikimumą ir apsaugo brangius elektroninius komponentus nuo staigių įtampos šuolių ar trumpojo jungimo pasekmių.

4. Kokia maitinimo įtampa reikalinga moduliui?

Moduliui veikti reikalinga 12 voltų nuolatinės srovės (DC) maitinimo šaltinis. Šis standartinis įtampos lygis leidžia lengvai integruoti prietaisą į daugelį saugos sistemų ar automatizavimo sprendimų. Toks maitinimas dažnai yra gaunamas iš centralizuoto saugos sistemos arba signalizacijos prietaiso maitinimo bloko.

5. Kokio tipo jungtys yra prie relės išėjimų?

Kiekvienas iš keturių išėjimų yra universali NO/NC tipo relė. Tai reiškia, kad kiekviena išvestis gali būti sukonfigūruota kaip normaliai atvira (NO) arba normaliai uždara (NC) kontaktų pora. Ši galimybė suteikia lankstumo valdymo schemai, leidžianti pritaikyti modulį įvairioms užduotims, pavyzdžiui, durų atidarymui ar uždarymui.

Relinių išvesčių skaičius :	4
Maitinimas :	12 V DC
Maksimali kontaktų apkrova :	2 x 4 A / 48 V DC/AC 2 x 8 A / 250 V DC / 400 V AC
Išvestis :	4x NO/NC
Darbo temperatūra :	-10 °C ... 55 °C
Svoris :	0.095 kg
Matmenys :	140 x 69 x 18 mm
Gamintojas / Markė :	SATEL
Garantija :	2 metai

RELINIS MODULIS MP-1 SATEL
