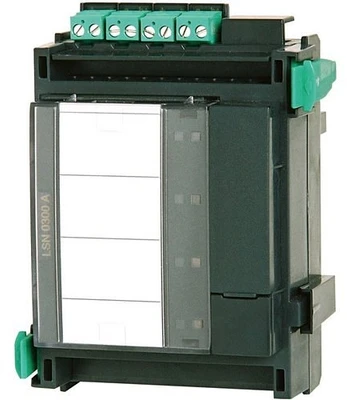

Bosch LSN 0300 A Patobulintas LSN modulis

Iki 254 patobulintų LSN elementų; Maksimalus linijos ilgis iki 1600 m, priklausomai nuo konfigūracijos ir kabelio tipo; Galima naudoti neekranuotus kabelius; Maksimali linijos srovė iki 300 mA, priklausomai nuo konfigūracijos ir kabelio tipo; Papildoma įtampos išvestis (ERT modulio palaikymas); Lanksčios tinklo struktūros (kilpos, atšakos ir T tipo sistema); Adresavimo būdai: LSN „patobulintas“ automatinis adresavimas, LSN „klasikinis“ automatinis adresavimas ir rankinis adreso priskyrimas. Techniniai duomenys: Spalva (RAL) RAL 7016 Antracito pilka; Kabelio ilgis (m) 1600 m; Spalva pilka; LED spalva raudona; Geltona Svoris (g) 225 g Medžiaga Plastikas Įėjimo įtampa (VDC) 20–30 VDC Išėjimo įtampa (VDC) 27–30 VDC IP apsaugos klasė IP30 Darbinė temperatūra (°C) -5–50 °C Laikymo temperatūra (°C) -20–60 °C Santykinė darbinė drėgmė, nesikondensuojanti (%) 0–95 % Matmenys (A x P x G) (mm) 127 x 96 x 60 mm Įėjimo įtampa 20 VDC - 30 VDC 5 VDC ±5 % LSN išėjimo įtampa 30 VDC ± 1,0 V Pagalbinis maitinimo šaltinis 28 VDC ± 1,0 V Maks. srovės suvartojimas 1750 mA esant 24 V nuolatinei įtampai Nominalus sąsajos srovės suvartojimas 39 mA esant 24 V nuolatinei įtampai LSN LSN elementų imama srovė x 1,7 AUX Pagalbinis maitinimo šaltinis x 1,2 LSN linijos srovė Maks. 300 mA, priklausomai nuo konfigūracijos ir kabelio tipo. AUX pagalbinis maitinimo šaltinis (28 V nuolatinė srovė). Maks. 500 mA LSN kilpoje (ERT sistema) arba 2 x maks. 500 mA kiekviena 2 šakose Valdikliai / ekranai 2 šviesos diodai (raudona = signalizacija, geltona = gedimas) 1 mygtukas (šviesos diodų bandymas) Korpuso medžiaga ABS (UL94 V-0) Korpuso spalva antracito, RAL 7016, matinė Matmenys apytiksliai. 12,7 x 9,6 x 6 cm Svoris apytiksliai. 225 g maks. linijos ilgis 1600 m, priklausomai nuo konfigūracijos ir kabelio tipo. Elementų skaičius maks. Maks. 127 „LSN classic“ elementai. 254 LSN patobulinti tinklo elementai Darbinė temperatūra Nuo -5 °C iki 50 °C Laikymo temperatūra Nuo -20 °C iki 60 °C Leistina santykinė drėgmė 95 %, be kondensacijos Apsaugos klasė pagal IEC 60529 IP 30
