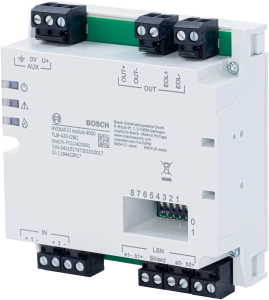

Bosch FLM-430-I2M1 IO sąsajos modulis - 2 įėjimai, 1 išėjimas

TECHNINĖS SPECIFIKACIJOS Darbinė įtampa (VDC) 15 VDC – 33 VDC Srovės suvartojimas (mA) maks. 0,72 mA Darbinė įtampa (VDC) 17–30 V DC Vidutinė ramybės srovė (NAC) tipinė 4 mA / maks. 8,5 mA Vidutinė aliarmo srovė (NAC) tipinė 12 mA / maks. 18 mA Vidutinė ramybės srovė (valdymas) tipinė 4 mA / maks. 9,5 mA Vidutinė aliarmo srovė (valdymas) tipinė 3 mA / maks. 6,5 mA linijos varža maks. 50 Ω Linijos ilgis maks. 1000 m Įžeminimo gedimo stebėjimo konfigūracija AUX, OUT, IN1 ir IN2 sąsajoms Įjungta, Išjungta Išėjimo įtampa 0–30 V DC Išėjimo srovė 2 A nuolatinė 11 A 50 ms 20 A 6 ms Vidinis įtampos kritimas (tarp AUX ir OUT sąsajų) maks. 1 V esant 2 A Išėjimo signalai Fiksuotas Laikinas kodas 3 Sinchronizavimo protokolas („Wheelock“) Būsena Apsauga nuo gedimo Pertraukimas, liekamasis Sujungimo laikas 3–255 s Apribojimo rezistorius 3,9 kΩ Linijos varža maks. 50 Ω Laido ilgis maks. 1000 m Talpinė apkrova 1,5 m Indukcinė apkrova maks. 1 mH Stebėjimo įtampa maks. 13 V nuolatinės srovės stebėjimo srovė maks. 8 mA apkrovos rezistoriai 3,3 kΩ, 2,7 kΩ, 680 Ω Linijos varža maks. 50 Ω Laido ilgis maks. 1000 mGalvaninė izoliacija nuo LSN TaipŠviesos diodo spalva Raudona; Geltona; Žalia (gaisro signalizacija; gedimas; veikimas) LSN tinklo / adreso nustatymas 8 DIP jungikliai Jungtys 8 kišamieji varžtiniai gnybtai Laido skerspjūvis 0,34 mm2–2,5 mm2 Spalva (RAL) panaši į RAL 9003 Signalinė balta (gryna balta) Matmenys 96 mm x 87,5 mm x 35 mm (A x P x G) Svoris 0,135 kg Darbinė temperatūra -20 °C – 50 °C Laikymo temperatūra -25 °C – 70 °C CIP apsaugos klasė FLM-430-I2M1 IP30 IP apsaugos klasė FLM-430-SMB IP 54 Įrangos klasė (IEC 62368-1) III Santykinė darbinė drėgmė, nesikondensuojanti (%) < 96 % Spalva (RAL) RAL 9003 Balta signalinė (gryna balta) Svoris (g) 135 g Srovės suvartojimas (mA) 0,72 mA Srovės suvartojimas – LSN (mA) 0,72 mA Darbinė temperatūra (°C) -20–50 °C Laikymo temperatūra (°C) -25–70 °C Santykinė drėgmė, darbinė, be kondensacijos (%) 96 % Matmenys (A x P x G) (mm) 96 x 87,5 x 35 mm ĮSKAIČIUOTA 1 x FLM-430-I2M sąsajos modulis 12 x 3,3 kΩ ±1 % 0,4 W 2 x 2,7 kΩ ±1 % 0,6 W 2 x 680 Ω ±1 % 1 W 1 x 3,9 kΩ ±1 % 1 W
