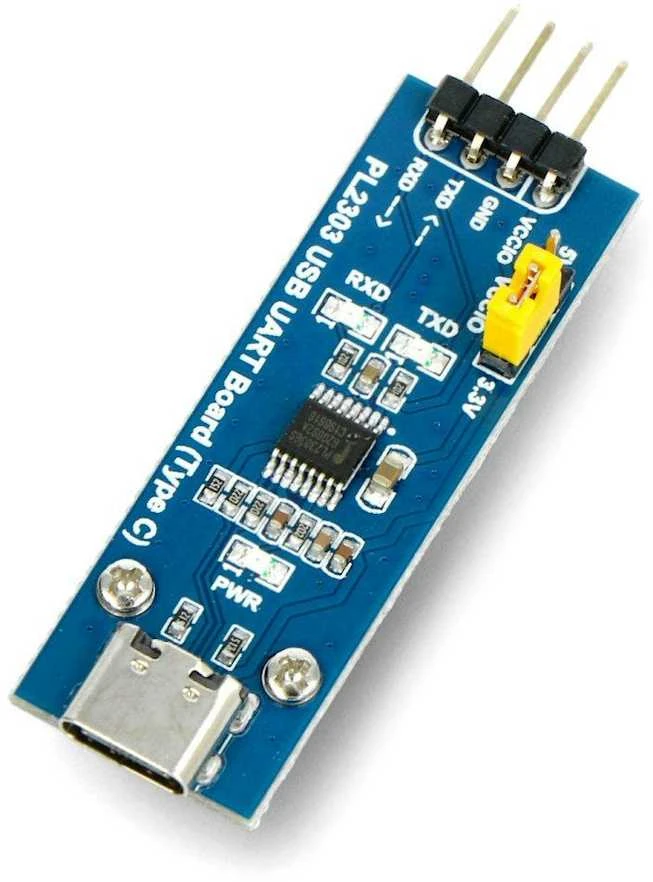

USB-UART TTL konverteris PL2303 -...

Keitiklis, leidžiantis palaikyti ryšį tarp USB ir UART nuosekliųjų sąsajų TTL lygiu. Įrengtas PL2303 lustas, matomas operacinėje sistemoje kaip virtualus COM prievadas. Veikia esant 1,8 V / 2,5 V / 3,3 V / 5 V, galima pasirinkti per trumpiklį. Įrenginys veikia visu 12 Mbps USB greičiu.

Pagrindinės savybės:

Duomenų perdavimas iš vieno lusto USB į UART
Nereikia jokių išorinių rezistorių
USB funkcijų valdiklis atitinka USB 2.0 specifikaciją; pilna sparta 12 Mbps
Modulis gali būti naudojamas keistis duomenimis tarp kompiuterio ir mikrovaldiklio sistemos arba programuoti plokštes su išvestine nuoseklia sąsaja, pvz. Arduino arba STM32Discovery
Operacinėje sistemoje jis matomas kaip virtualus COM prievadas
Jame yra 3 šviesos diodai, rodantys maitinimo šaltinį, duomenų siuntimą ir priėmimą

Specifikacijos:

Modulio tipas: keitiklis
Konversijos tipas: USB C - UART TTL
Įterptoji grandinė: PL2303
Palaikomos sistemos: Windows XP/7/8/10/11/
3x šviesos diodai: TXD LED, RXD LED, POWER LED
3x VCCIO maitinimo režimas su trumpiklio nustatymu:

VCCIO-5 V: 5 V išėjimas
VCCIO-3,3 V: 3,3 V išėjimas
konfigūruojamas per trumpiklį: 1,8 V / 2,5 V / 3,3 V / 5 V

Darbinės temperatūros diapazonas: -40 °C iki 85 °C
Modulio matmenys: 48,26 x 16,51 mm

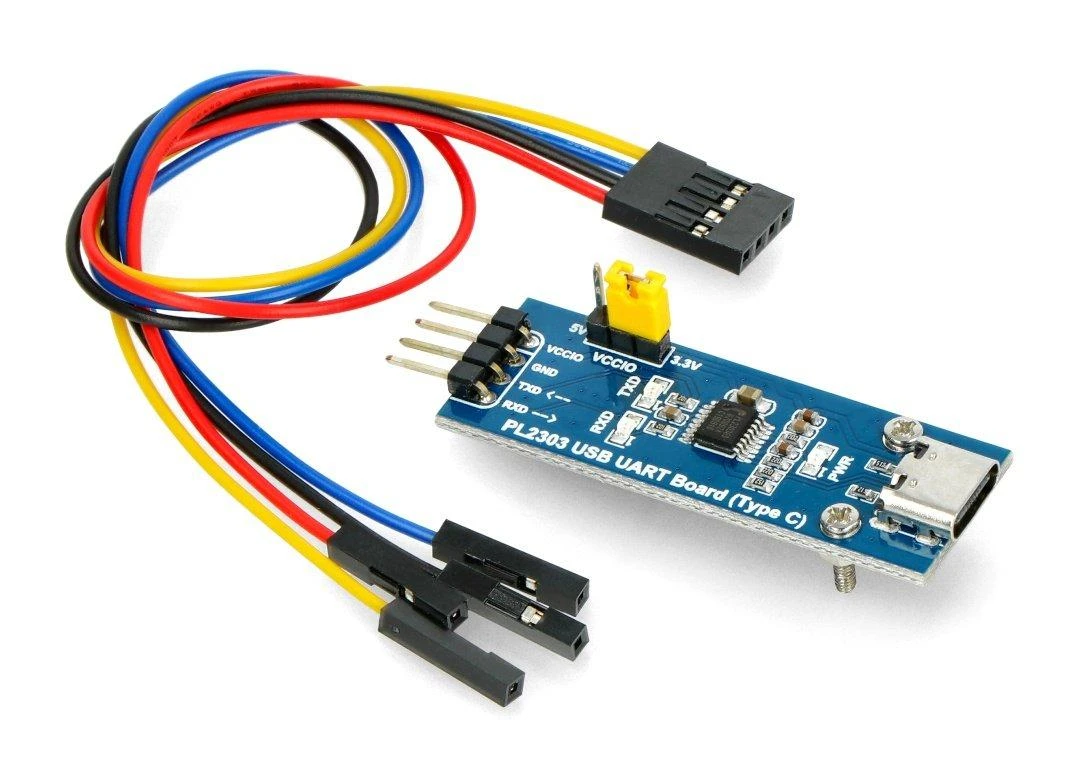

Komplekte:

PL2303 USB-UART TTL keitiklis - C tipo USB lizdas - Waveshare 20645
4 kontaktų prijungimo laidas
