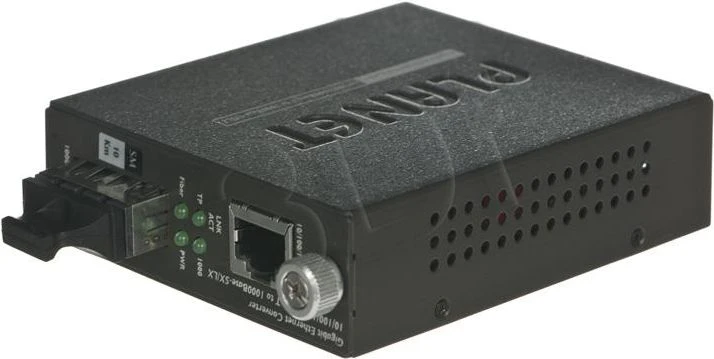

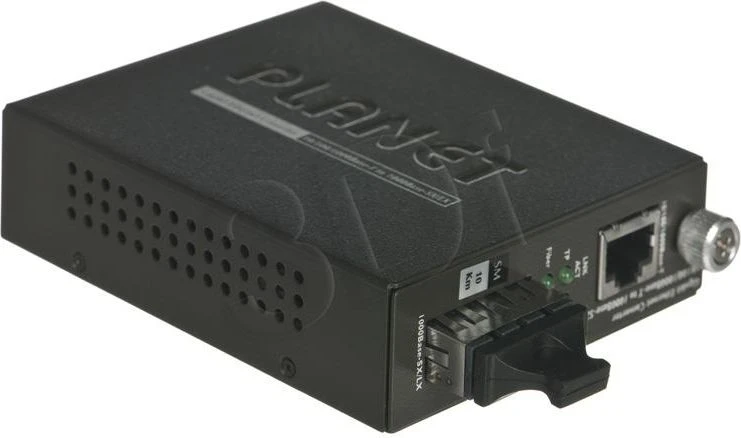

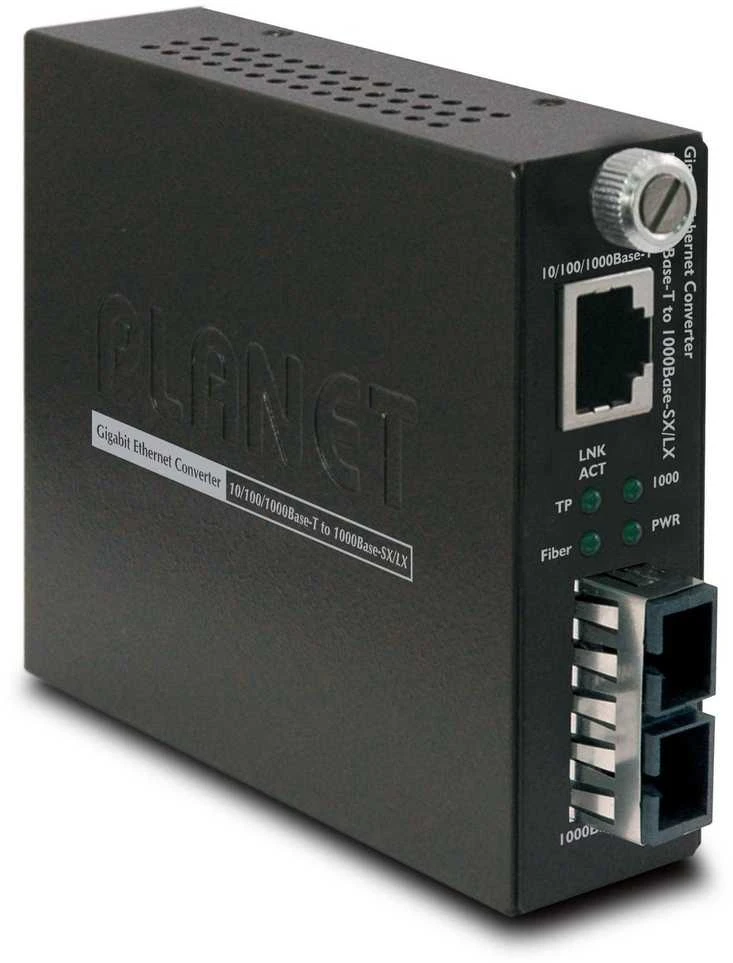

Šviesolaidinis keitiklis Planet GST-802S

Didelio našumo ir stabilumo diapazono išplėtimas užtikrinant didelės spartos ir stabilų ryšį. „Planet GST-802S“ yra išmanusis valdomas medijos keitiklis, leidžiantis išplėsti tinklą gigabito greičiu per šviesolaidinius kabelius. GST-802S siūlo konvertavimą tarp 10/100/1000Base-T ir 1000Base-LX tinklų, naudojant SC ir vienmodžius šviesolaidinius kabelius, o atstumas siekia iki 10 km. Išplėstinės funkcijos: išmanusis GST-802S palaiko automatinį MDI/MDI-X TP prievade ir turi DIP jungiklį, skirtą konfigūruoti išplėstines funkcijas, tokias kaip automatinis šviesolaidinio prievado derinimas ir ryšio perdavimas (LLCF/LLR). LLCF veikia kartu su LLR, kad padėtų diagnozuoti ryšio būseną. Be to, LLR nedelsdamas įspėja administratorių apie kabelių problemas ir leidžia stebėti visą tinklą. Paprastas diegimas: GST-802S keitiklis leidžia lengvai prijungti du tinklo segmentus. Jį galima naudoti atskirai su išoriniu maitinimo šaltiniu arba 19 colių korpuse, skirtame 16 MC-1600MR/MC-1600MR48 ir MC-1610MR/MC-1610MR48 serijos keitiklių. Naudojant su GST-802S korpusu, jį galima valdyti ir stebėti per RS-232 konsolės prievadą arba nuotoliniu būdu per tinklo sąsają.

RJ-45 10/100/1000Base-T prievadas	1 x 10/100/1000Base-T potenciometras
SFP/mini-GBIC sąsaja	1 x SFP 1000Base-SX/LX lizdas
Optinės jungties tipas	SC
Optinis bangos ilgis	1310 nm
Maksimali optinio signalo galia (dBm)	-3 dBm
Minimali optinio signalo galia (dBm)	-9,5 dBm
Imtuvo jautrumas	-14,4 dBm
Maksimali įėjimo galia	-20 dBm
Maks. greitis per LAN laidus (susuktos poros)	10/20 Mbps – pusiau/visiškai dvipusis ryšys 100/200 Mbps – pusiau/visiškai dvipusis ryšys 2000 Mbps – pilnai dvipusis ryšys
Maksimalus greitis per optinius kabelius	2000 Mbps – pilnai dvipusis ryšys
Palaikomi LAN laidai (susuktos poros), perdavimo atstumas	10Base-T: 2 laidų UTP kabeliai, 3, 4, 5 kat., atstumas iki 100 m 100Base-TX: 2 laidų UTP Cat. 5 kabeliai, atstumas iki 100 m 1000Base-T: 4 laidų STP Cat 5 kabeliai, atstumas iki 100 m
Palaikomi kabeliai, optinio perdavimo atstumas	• Daugiamodiai šviesolaidiniai kabeliai 50/125 µm arba 62,5/125 µm, atstumas iki 220/550 m. • Vienmodžiai šviesolaidiniai kabeliai 9/125 µm, atstumas iki 10/20/30/40/50/70/120 km (priklausomai nuo modulio/SFP įdėklo)
LED diodai	Sistema : Maitinimas (žalias) Specialus RJ45 Ethernet prievadas : 1000 Mbps, jungiamasi / veikia Specifinė SFP/mini-GBIC sąsaja : Jungiamasi / veikia
DIP jungiklis	Šviesolaidis (automatinis derinimas / rankinis), LFP (įjungti / išjungti)
Energijos suvartojimas / išsklaidymas	3,1 W / 10 BTU (pilna apkrova)
OAM	TS-1000, IEEE 802.3ah terminalas
Maksimalus rėmo dydis „Jumbo“ paketams	9 tūkst.

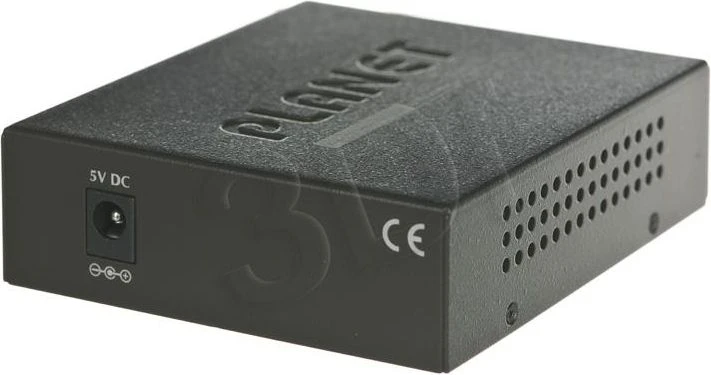

Maitinimo reikalavimai	Nuolatinė srovė 5 V / 2 A
Matmenys (P x G x A)	81 x 94 x 26 mm
Temperatūra	Darbinė temperatūra: 0–50 °C Laikymas: -40~70°C
Drėgmė	Veikia: 5~90% Sandėliavimas: 5–90 % (nesikondensuojant)
Atitiktis standartams	IEEE 802.3, 10Base-T IEEE 802.3u, 100Base-TX IEEE 802.3ab, 1000Base-T IEEE 802.3z, 1000Base-SX/LX IEEE 802.3ah OAM
Atitiktis reglamentams	FCC A klasė, CE A klasė
