Splitteris poe sp-poe12 pulsar

Splitter Poe SP-EPIE12 Pulsar

Prekių kodas: SP-Poe12

Splitter Poe SP-OE12

• Maitinimo šaltinis: 44 ÷ 57VDC
• Galios išėjimas: 12vdc / 1.25a
• Įvesties jungtis: RJ45 lizdas
• išvesties jungtys:
• 12 VDC maitinimo šaltinis - lizdas 5.5/2.1
• Duomenys - kištukas RJ45
• Įvesties galios poros: 1/2 (+) 3/6 (-) arba/4/5 (+) 7/8 (-)
• Efektyvumas: 84%
• Saugumas: OLP, SCP*
• Matmenys: L = 86 W = 30 H = 25 mm
• Pastabos:
• Skirta dirbti 10Mbit/s ir 100Mbit/s
• Bendradarbiavimas su „Poe Switches“ („Poe Standard“ - IEEE802.3AF/AT)
• Bendradarbiavimas su pasyviais „PoE“ maitinimo šaltiniais (maitinimo šaltinis 4/5 ir 7/8)

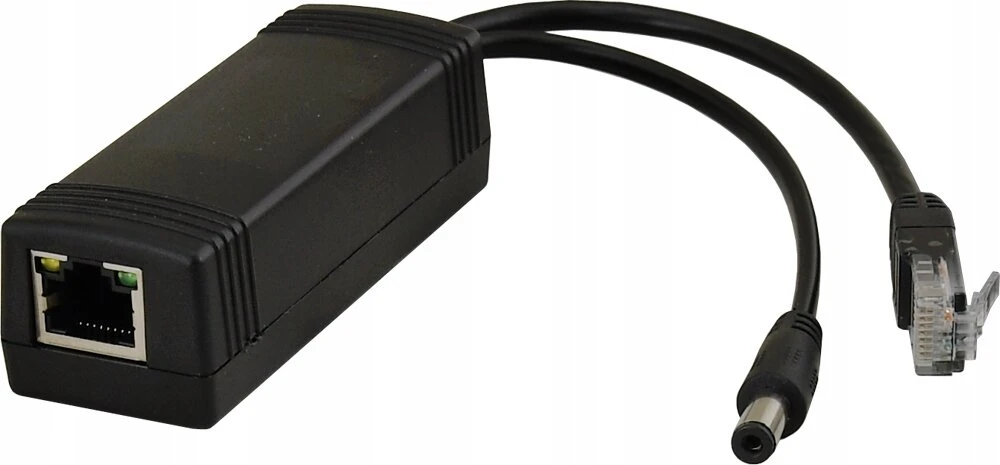

Splitter SP-POE12 yra skirtas tiekti IP kameras, kurioms reikalinga 12 V nuolatinės srovės tiekimo įtampa. Jis sukurtas remiantis aukštos kokybės DC/DC keitikliu, kuris sumažina įtampą 44 ÷ 57 V DC diapazone iki 12 V DC. Didžiausia apkrovos srovė yra 1,25A (PMAX = 15W). Skirstytuvas gali būti maitinamas tiek iš įrenginių, suderinamų su POE standartu (pvz., „Switch PoE“), tiek iš pasyvių maitinimo šaltinių, švirkščiančių įtampą į 4/5 ir 7/8 poras, kurios nedalyvauja duomenų perdavime (pvz., POE0448).

Modulio įvestis (RJ-45 lizdas) suteikiama galios įtampa (galia) ir duomenys (duomenys). Tik duomenys (data) siunčiami į išvestį (RJ-45), o 12 V galios įtampą į 12 V kamerą galima rasti DC 5.5/2.1 kištuke. Splitter taip pat leidžia tiekti kitus įrenginius, kuriems reikalinga 12 V nuolatinės srovės tiekimo įtampa, pavyzdžiui, prieigos taškas, maršrutizatorius ir tt ...

Techniniai duomenys:

• Įvesties įtampos diapazonas (maitinimo šaltinis): 44 V ÷ 57V DC
• Dabartinis vartojimas: 0,32a ÷ 0,41a
• Modulio galia: 15W
• Efektyvumas: 84%
• Išėjimo įtampa: 12 V DC
• Išėjimo srovė: 1.25a
• Straipsnio įtampa: 150MV P-P MAX.
• Apsauga nuo SCP trumpojo jungimo, OLP perkrovos: 105% ÷ 150% modulio galios, automatinė grąža
• Optinis signalizavimas: RJ45 lizdas - diodas, signalizuojantis apie nuolatinės srovės įvesties įtampą - geltona, normali: jis šviečia ištisine šviesa, gedimas: nespauskite
• Poe standartas: IEEE 802.3af/at
• Įvesties galios poros:
• 1/2 (+) 3/6 (-)
• 4/5 (+) 7/8 (-)
• Palaikomas perdavimo greitis: 10/100 MB/s Visas dupleksas
• Įvesties jungtis: RJ-45 lizdas
• išvesties jungtys:
• Maitinimo šaltinis: 30 cm kabelis + DC 5.5/2.1
kištukas
• Duomenys: kat. 5 + RJ-45 kištukas
• Darbo sąlygos: II aplinkos klasė, -10 ° C ÷ 40 ° C
• Matmenys: 86 x 30 x 25 [mm] (wxhxd)
• Grynasis/bendrasis svoris: 0,07/0,075 kg
