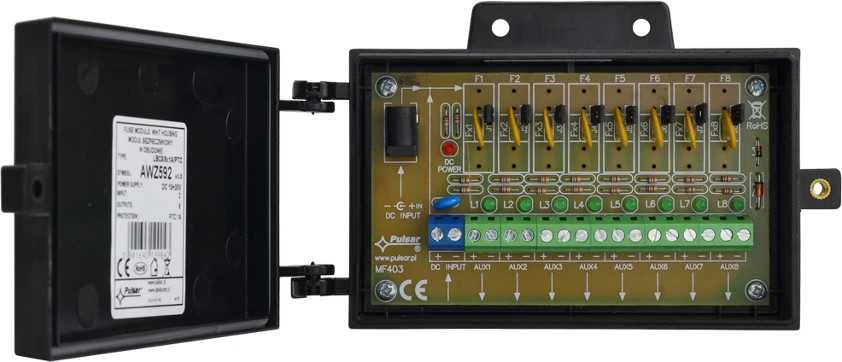

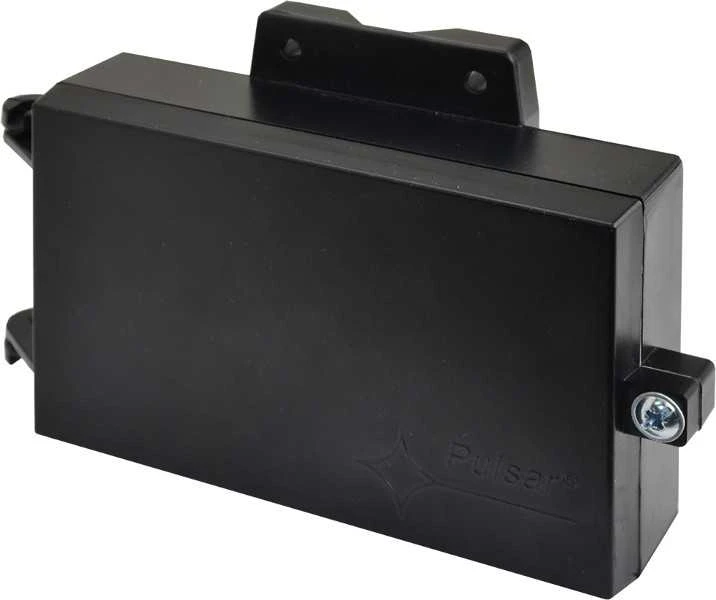

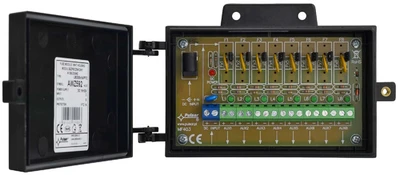

SAUGIKLIO MODULIS KOPOJE Pulsar AWZ592

Likimas

LBC8 saugiklių modulis skirtas maitinimo paskirstymui CCTV sistemose, kurioms reikalingas 10 V ÷ 30 V nuolatinės srovės įtampos diapazonas. Jame yra du maitinimo įėjimai: varžtinis gnybtų blokas ir DC 5.5/2.1 lizdas, bei aštuoni AUX1 ÷ AUX8 maitinimo išėjimai, nepriklausomai apsaugoti 1 A PTC polimeriniais saugikliais. Modulyje yra trumpikliai J1 ÷ J8, kurie atjungia maitinimą nuo AUX1 ÷ AUX8 išėjimų ("+" gnybtas). PTC saugiklio suaktyvėjimą rodo atitinkamo modulio šviesos diodo užgesimas: L1, skirtas AUX1, L2, skirtas AUX2 ir kt. Be to, modulio įėjimas yra apsaugotas varistoriumi, kad būtų apsaugotas maitinimo šaltinis nuo įtampos šuolių.

Specifikacija

• Maitinimo įtampa : 10 V ÷ 30 V nuolatinė srovė
• Srovės suvartojimas : 8 mA ÷ 70 mA @ UIN = 10 V ÷ 30 V nuolatinė srovė
• Maitinimo įėjimų skaičius : 2 - DC 5.5/2.1 lizdas arba srieginė jungtis
• Maitinimo išėjimų skaičius : 8 (AUX terminalai)
• Apsaugos : - SCP trumpojo jungimo apsauga * - OLP perkrovos apsauga - viršįtampio apsauga - 8 x 1A PTC - 8 x 1A PTC - varistorius
• Optinė signalizacija : raudonas šviesos diodas – nuolatinės srovės maitinimo įtampos buvimas; žali šviesos diodai L1 ÷ L8 – AUX1 ÷ AUX8 išėjimų būsena.
• Darbo sąlygos : II aplinkos klasė, -10 °C ÷ 40 °C
• Matmenys : 126 x 78 + 16 x 42 (plotis x aukštis x gylis) [mm] (+/- 2)
• Tvirtinimas : Tvirtinimo varžtai x2 (Ø4 mm skylės)
• Jungtys : - maitinimo išėjimai - maitinimo įėjimai - srieginės jungtys Ф0.51÷2.05 (AWG 24-12) - DC lizdas 5.5/2.1 - srieginė jungtis Ф0.51÷2.05 (AWG 24-12)
• Grynasis/bendras svoris : 0,16 kg / 0,23 kg
• Deklaracijos, garantija CE, RoHS, 2 metai nuo pagaminimo datos
• * Naudojant per mažo srovės efektyvumo maitinimo šaltinį (jei vienas iš modulio išėjimų trumpai sujungiamas), likusiuose išėjimuose gali laikinai sumažėti įtampa.
