Zestaw konwerterów ATTE ETH10-2wire-SET

Model: ETH10-2wire-SET

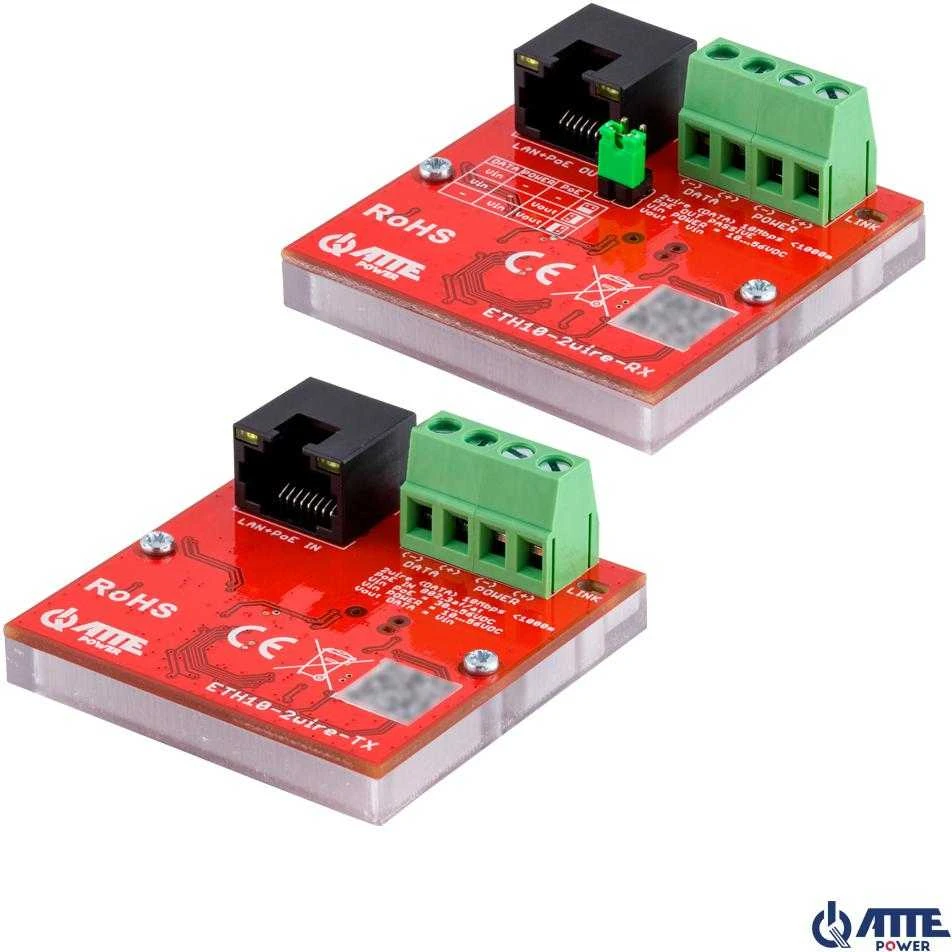

Rinkinys konwerterów ATTE ETH10-2wire-SET aprašymas - Prekės nuotrauka

Najważniejsze cechy:

Konwersja Ethernet + PoE po 2 przewodach
Maksymalna długość przewodów w torze 2wire - 1000m .
Urządzenia można opcjonalnie zasilać ze złącz śrubowych
Zasilanie PoE (Passive lub 802.3 at/af) lub z zewnętrznego zasilacza.

DANE TECHNICZNE

Porty LAN	1 port RJ45 10Mbps
Złącza	RJ-45
	Listwa śrubowa - przewody 0.32-3.3 mm2 (22-12 AWG)
Funkcje portów ETH10-2wire-TX	PoE IN (zasilanie toru z linii PoE): PASSIVE (do 30W), 802.3at (do 30W), 802.3af (do 15W)
	PINY PoE: 1,2 (V+/-) 3,6 (V+/-) oraz/lub 4,5 (V+/-) 7,8 (V+/-)
Funkcje portów ETH10-2wire-RX	PoE OUT (zasilanie odbiorników PoE): PASSIVE
	PINY PoE: 4,5 (V+) 7,8 (V-)
Funkcje złącza DATA	DATA (linia 2wire): transmisja danych oraz zasilania po 2 przewodach
Funkcje złącza POWER	POWER (zasilanie): alternatywne zasilanie przy braku zasialnia PoE (patrz konfiguracja zworek)
Sygnalizacja pracy	LED port RJ45 (żółty) - obecność zasilania
	LED port RJ45 (zielony) - link i transmisja danych w torze LAN
	LED LINK (zielony) - link i transmisja danych w torze 2Wire
Napięcie zasilania	ETH10-2wire-TX
	Vin PoE = 30 ... 56 VDC
	Vin POWER = 10 ... 56 VDC
	ETH10-2wire-RX
	Vin = 10 ... 56 VDC
Napięcie wyjściowe	ETH10-2wire-TX
	VoutDATA=Vin
	ETH10-2wire-RX
	Vout = Vin
Kontrola zasilania	ETH10-2WIRE-RX
	zworki - zgodnie z tabelą konfiguracji umieszczonej na etykiecie oraz w instrukcji
Pobór mocy	1,35 W (cały tor)
Długość kabla 2WIRE	Maksymalna odległość ETH10-2wire-TX do ETH10-2wire-RX (złącza DATA):
	< 1000m - 2 pojedyncze przewody
Długość kabla sieciowego	< 100m - odległość SWITCH PoE do ETH10-2WIRE-TX
	< 100m - odległość ETH10-2WIRE-RX do odbiornika PoE
Zabezpieczenia	Porty LAN i DATA:
	Zabezpieczenie przepięciowe
	Porty POWER:
	Zabezpieczenie przed odwrotną polaryzacją
Konstrukcja obudowy	Poliwęglan
Stopień ochrony	IP20
Temperatura pracy	-25°C...+65°C
Wymiary	ETH10-2wire-TX - 51 x 51 x 22mm
	ETH10-2wire-RX - 51 x 51 x 22mm
Waga	ETH10-2wire-TX - 0,025 kg
	ETH10-2wire-RX – 0,025 kg
