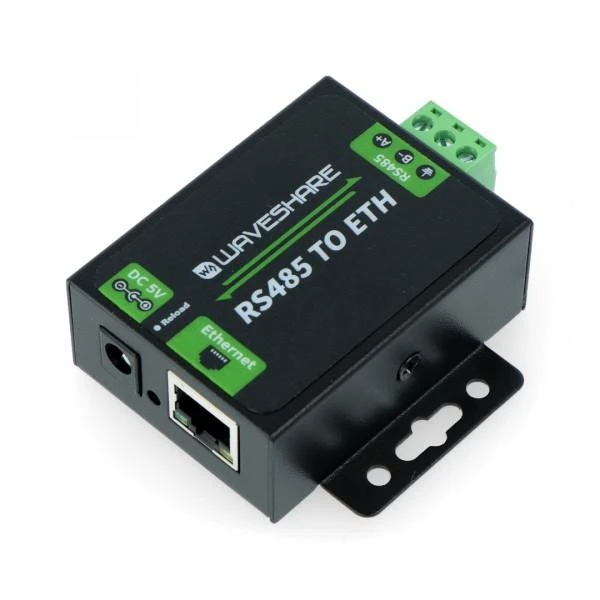

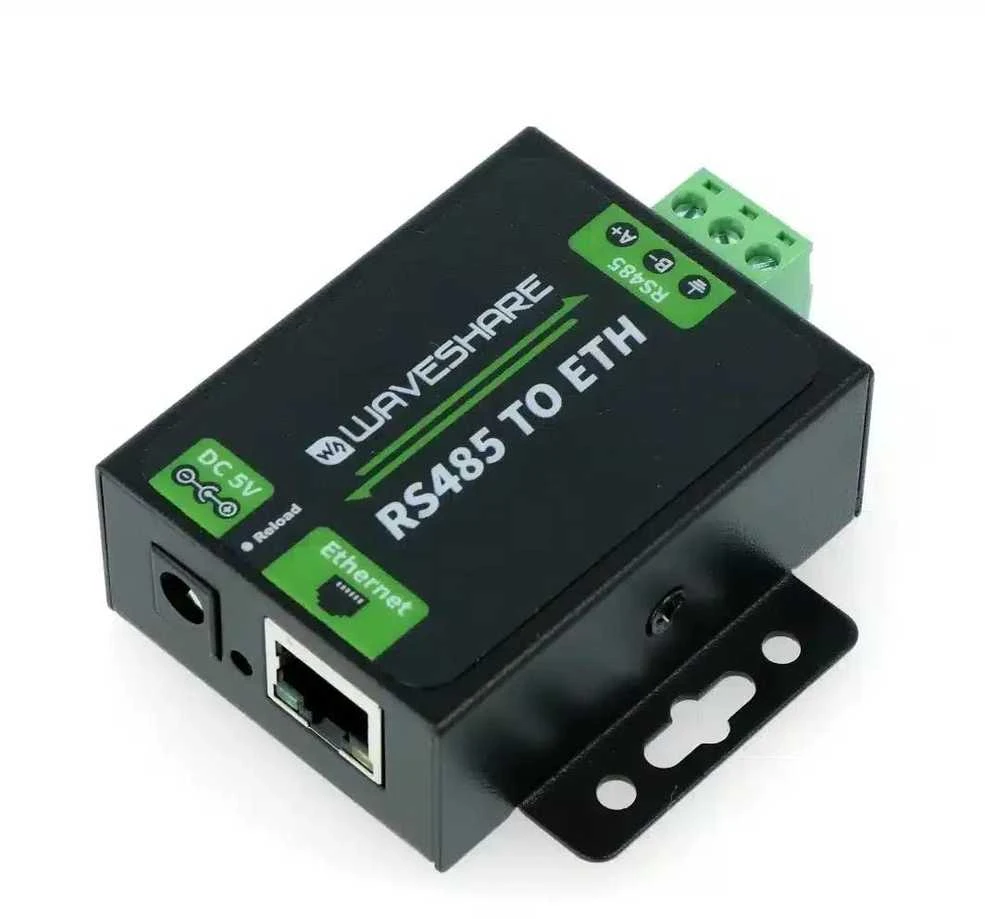

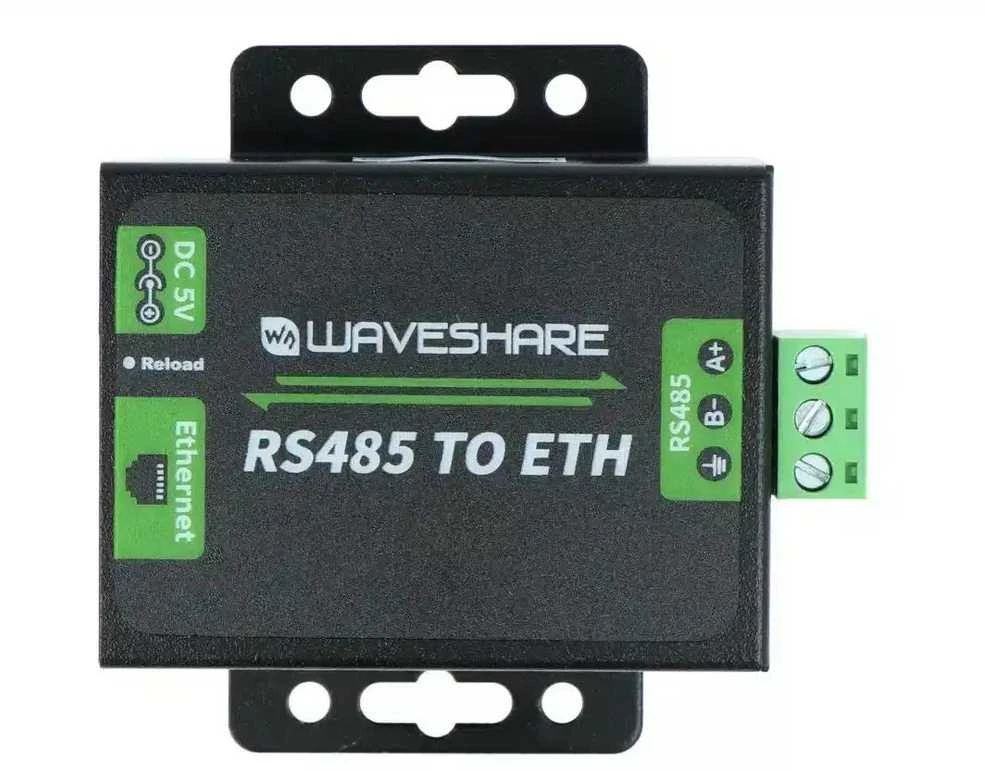

Oem RS485 keitiklis Ethernet - Cortex M0 Waveshare 16529

Įrenginys, leidžiantis užmegzti ryšį tarp RS485 sąsajos ir Ethernet RJ45. Modulis konfigūruojamas per svetainę, AT komandas, nuoseklųjį protokolą ir tinklo protokolą. Pagrįstas„ARM Cortex M0 32 bitų procesoriumi. Palaiko tokius darbo režimus kaip: TCP serveris, TCP klientas, UDP serveris, UDP klientas, HTTPD klientas.

Techniniai duomenys:

• Ethernet
• jungtis: 4 kontaktų RJ45
• greitis: 10/100 Mb / s
• sąsajos apsauga: 1,5 KV elektromagnetinė izoliacija
• protokolai: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD klientas
• TX talpykla: 6 Kb
• RX talpykla: 4 Kb
• RS485:

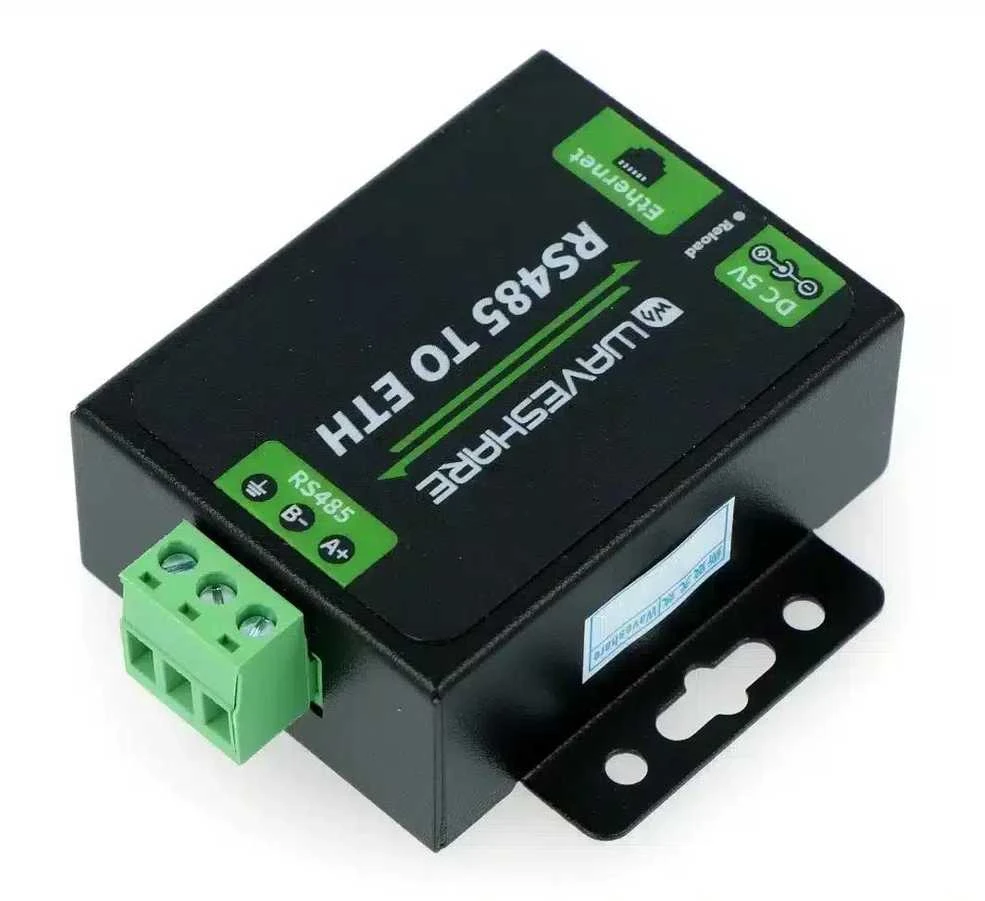

• jungtis: varžtas (A +, B-, GND)
• duomenų bitai: 5 bitai, 7 bitai, 8 bitai
• sustojimo antgalis: 1, 2
• Pariteto bitai: nėra, nelyginis, lyginis, pažymėti, tarpas
• duomenų perdavimo sparta: nuo 600 b / s iki 230,4 kb / s
• RX talpykla: 800 B
• sąsajos apsauga:
• 2KV ESD
• 2,2 KΩ rezistorius

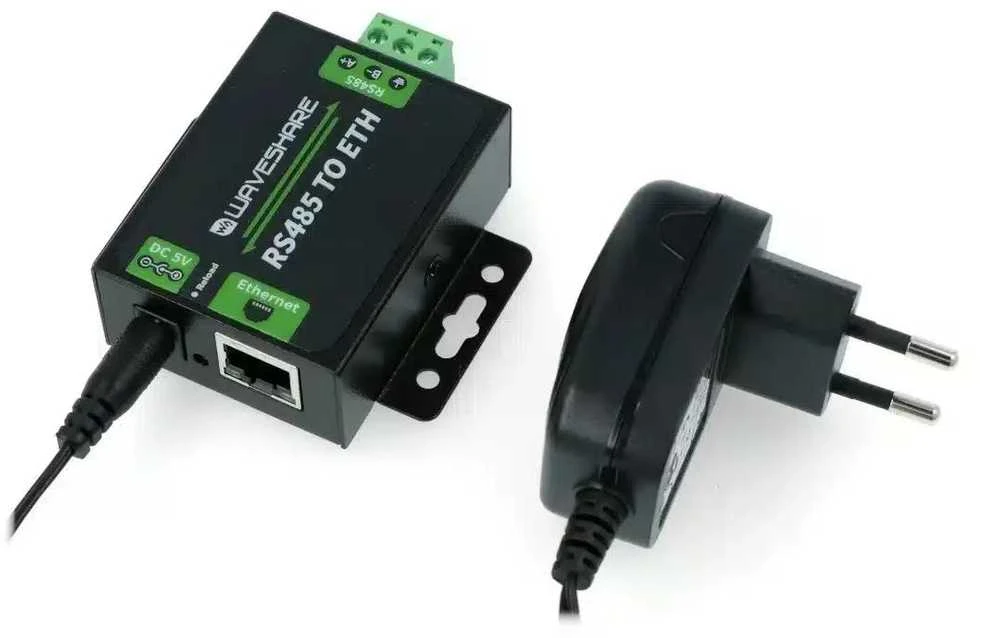

• Galia:
• maitinimo įtampa: nuo 5 V iki 7 V (rekomenduojama 5 V)
• vardinė srovė: 150 mA esant 5V
• energijos suvartojimas: <1 W
• sąsajos apsauga: anti-bang, ESD,
• darbinė temperatūra: nuo -25 ° C iki 75 ° C
• laikymo temperatūra: nuo -40 ° C iki 105 ° C
