Oem LCD ekranas 2x16 simbolių...

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite LP Express paštomatuose nuo 1.⁹⁹ €

Pristatymas į namus nuo 3.⁴⁹ €

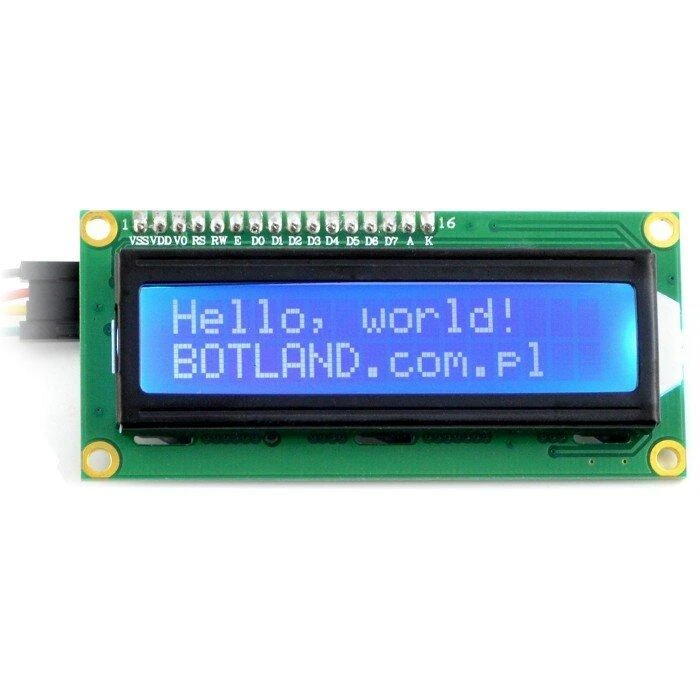

Populiarus raidinis ir skaitmeninis LCD ekranas, maitinamas 5 V. Jis gali rodyti 32 simbolius dviejose eilutėse po šešiolika stulpelių. Komplekte yra lituojamas konverteris I2C, skirtas naudoti ekraną tik su dviem linijomis - SDA ir SCL. Per magistralę, iš Arduino lygio, galima valdyti rodomą tekstą ir foninį apšvietimą, juos bet kada išjungiant arba įjungiant. Plokštėje taip pat yra potenciometras kontrastui reguliuoti.

Specifikacijos:

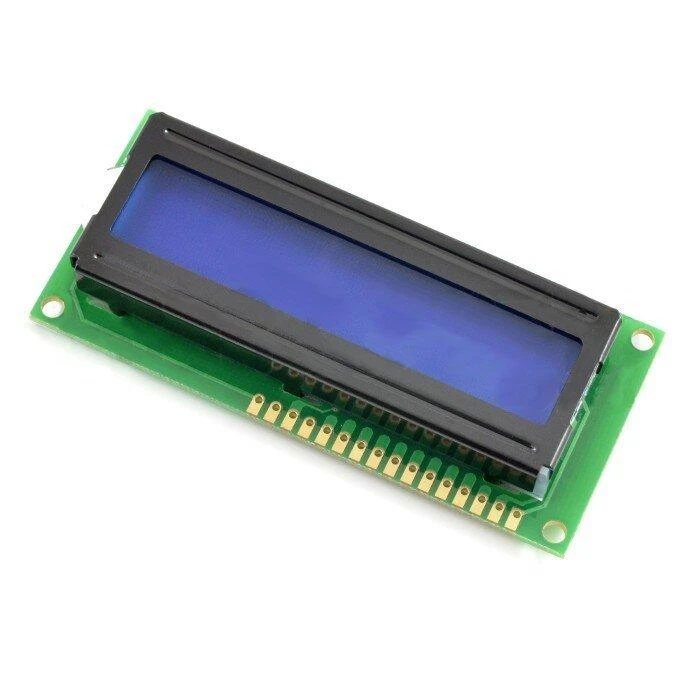

LCD ekranas 2x16 simbolių
Simbolių spalva: balta
Foninis apšvietimas: mėlynas
Ekrano dydis: 80x30x14mm
Modulio dydis: 80 x 36 mm
Ženklų dydžiai: 2,45 x 5,00 mm

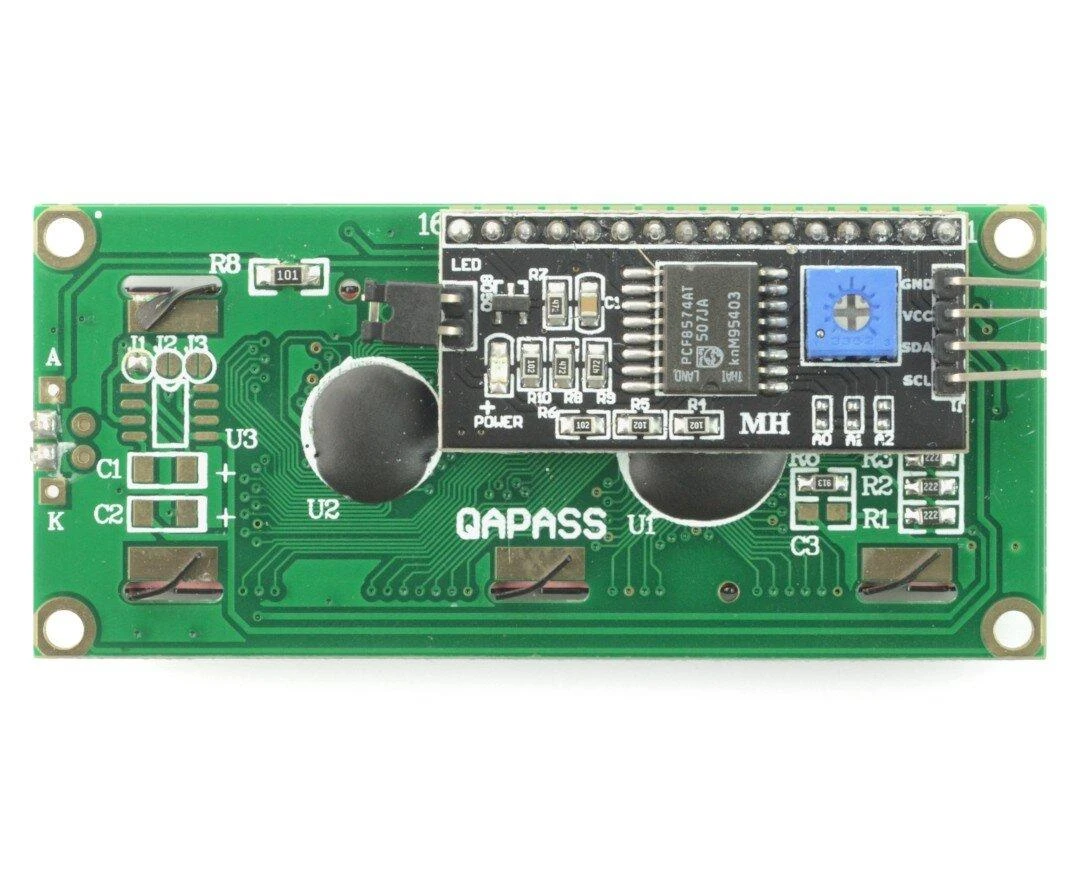

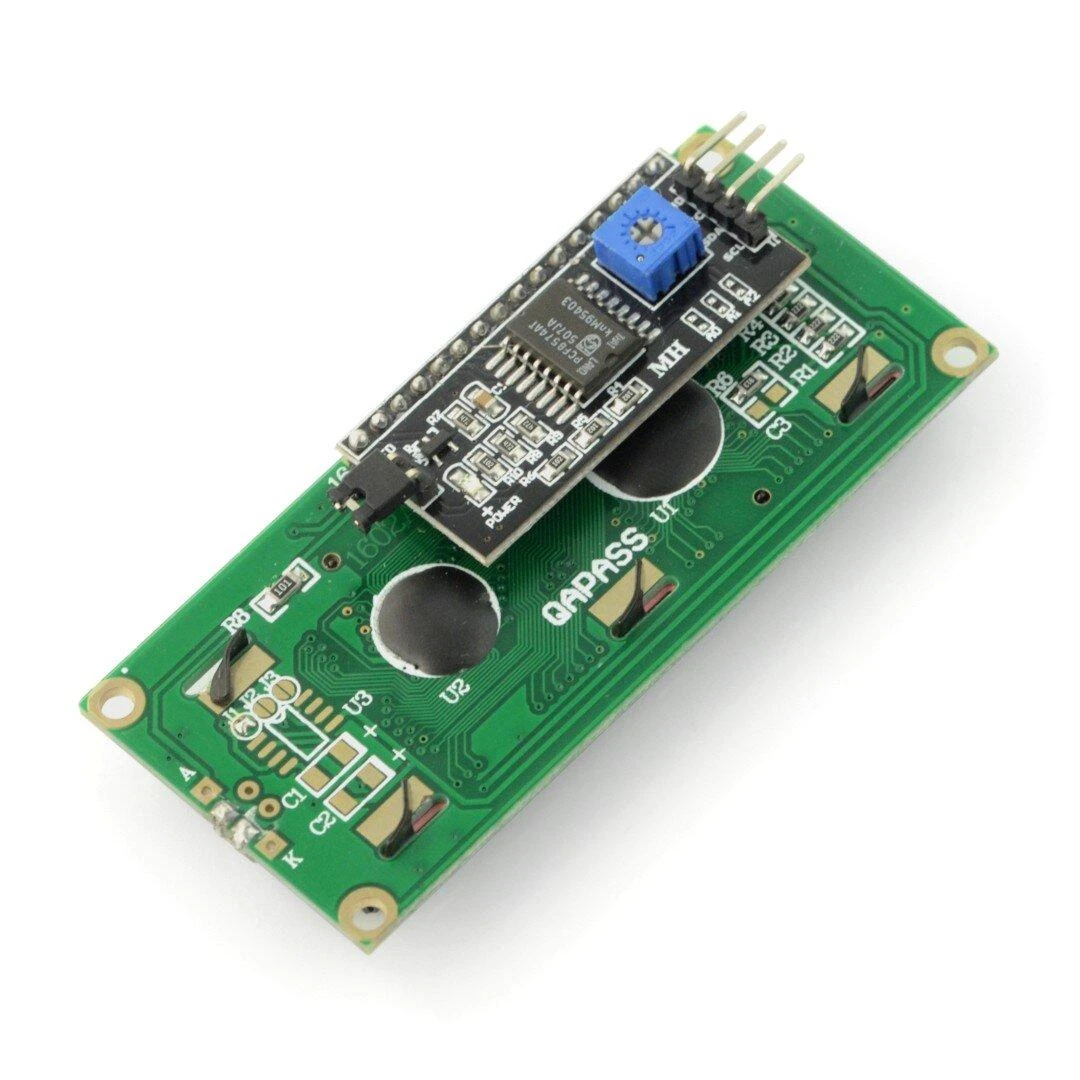

I2C magistralės keitiklis
Trūksta rezistorių, traukiančių I2C magistralės liniją (įtraukta į Arduino)
Konverteris, pagrįstas PCF8574 sistema
Lituotas potenciometras kontrastui reguliuoti
Galimybė valdyti apšvietimą per I2C magistralę (SPI)

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Oem
Modelis

AN-02351
Modelio pavadinimas

AN-02351

Gamintojas Oem
Spalva Balta

Atsiliepimų nėra

Atsiliepimų politika

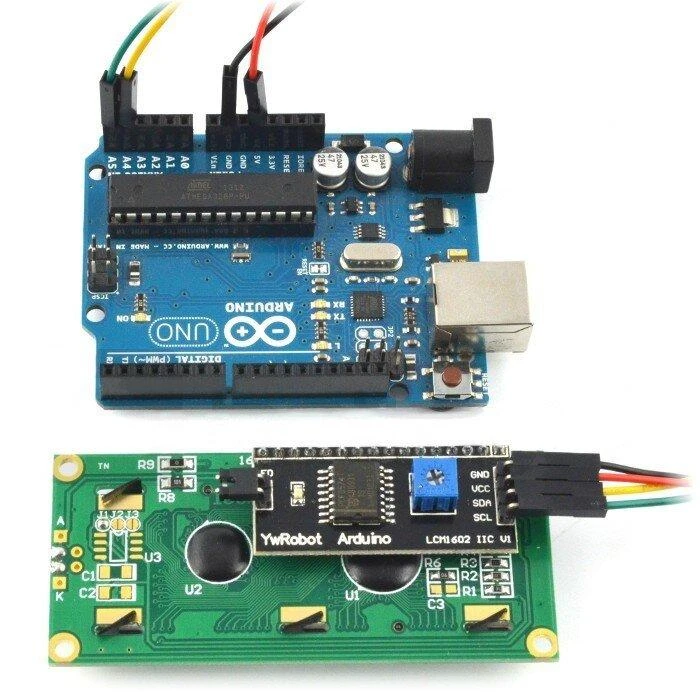

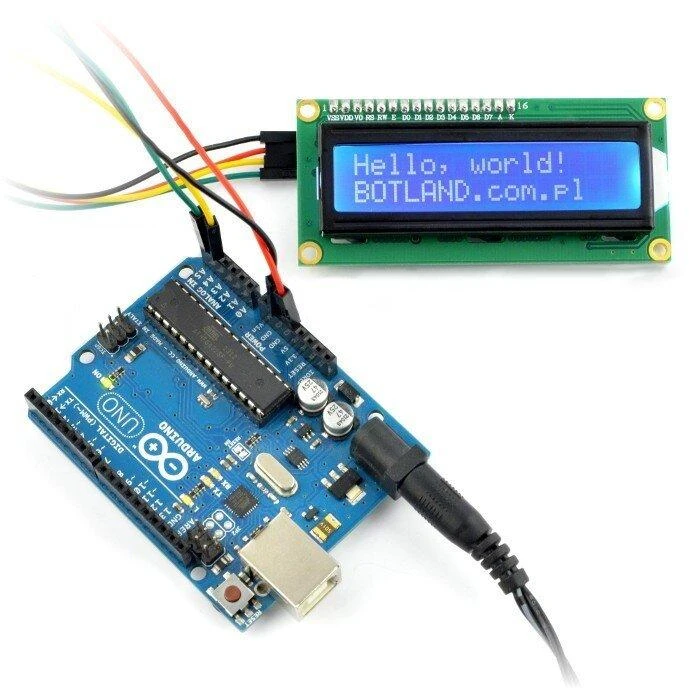

1. Kaip prijungti šį LCD ekraną prie Arduino?

OEM LCD ekranas jungiasi labai paprastai naudojant I2C adapterį. Šis modulis sumažina reikalingų jungčių skaičių iki keturių: VCC, GND, SDA ir SCL. Taip galite valdyti ekraną tiesiogiai iš mikrokontrolerio, nenaudodami daug GPIO išvadų. Ryšys įgyvendinamas per PCF8574 lustą, integruotą į adapterio plokštę.

2. Ar reikia papildomų komponentų veikimui?

Veikimui reikalingi tik keturi pagrindiniai laidai ir 5V maitinimas. Tačiau, norint užtikrintai veikiančią I2C komunikaciją, gali prireikti pull-up rezistorių. Šie elementai dažnai jau yra įtraukti į pagrindines plokštes, pvz., Arduino. Jei jų nėra, reikės pridėti mažos vertės rezistorių prie SDA ir SCL linijų.

3. Kaip reguliuojamas teksto kontrastas?

Teksto aiškumą galite keisti rankiniu būdu. Modulyje yra įmontuotas potenciometras, skirtas kontrastui reguliuoti. Jį sukant galima nustatyti optimalų rodmenų skaitymą. Šis reguliavimo elementas yra iš anksto įlituotas, todėl nereikia jokių papildomų rankų darbo ar jungčių montavimo norint jį naudoti.

4. Ar galima išjungti mėlyną foninį apšvietimą?

Taip, foninį apšvietimą galima valdyti programiškai. Per I2C sąsają galima siųsti komandas, kurios įjungia arba išjungia mėlyną šviesą. Tai leidžia sutaupyti energiją arba pritaikyti rodymo režimą prie konkrečių sąlygų. Valdymas atliekamas per tuos pačius du laidus, kuriais siunčiamas ir tekstas.

5. Kokio dydžio simbolius rodo šis modulis?

Kiekvienas simbolis ekrane yra 2,45 mm aukščio ir 5,00 mm pločio. Toks dydis užtikrina gerą skaitomumą. Ekranas talpina 16 simbolių vienoje eilutėje, o iš viso yra dvi tokios eilutės. Šis formatas yra standartinis ir plačiai naudojamas įvairiuose elektronikos projektuose bei prietaisuose.
