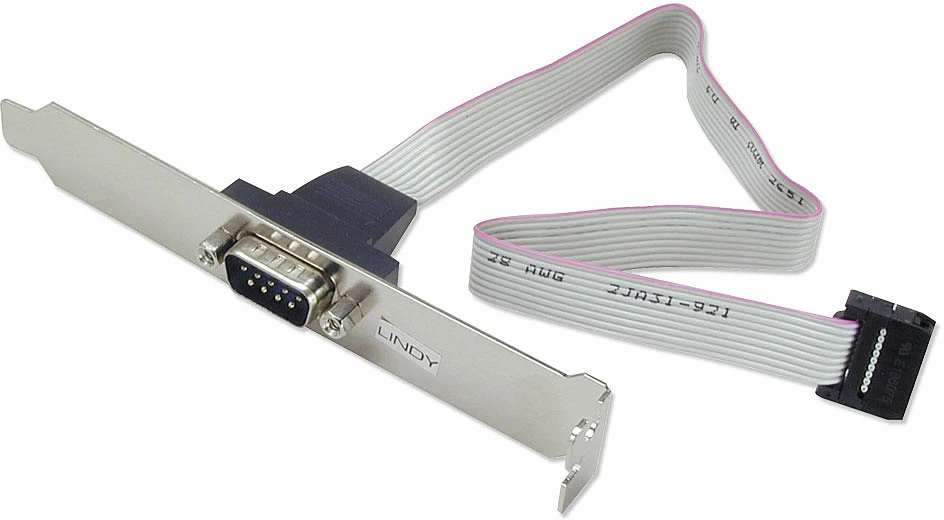

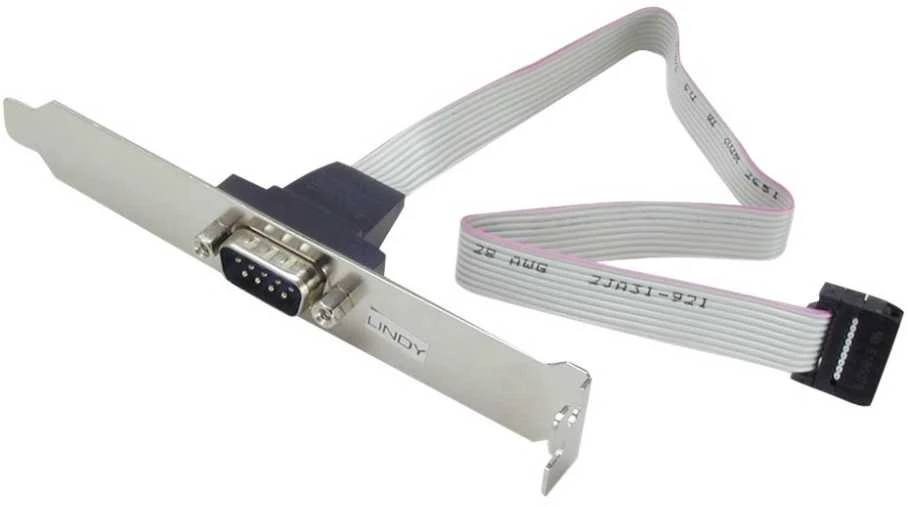

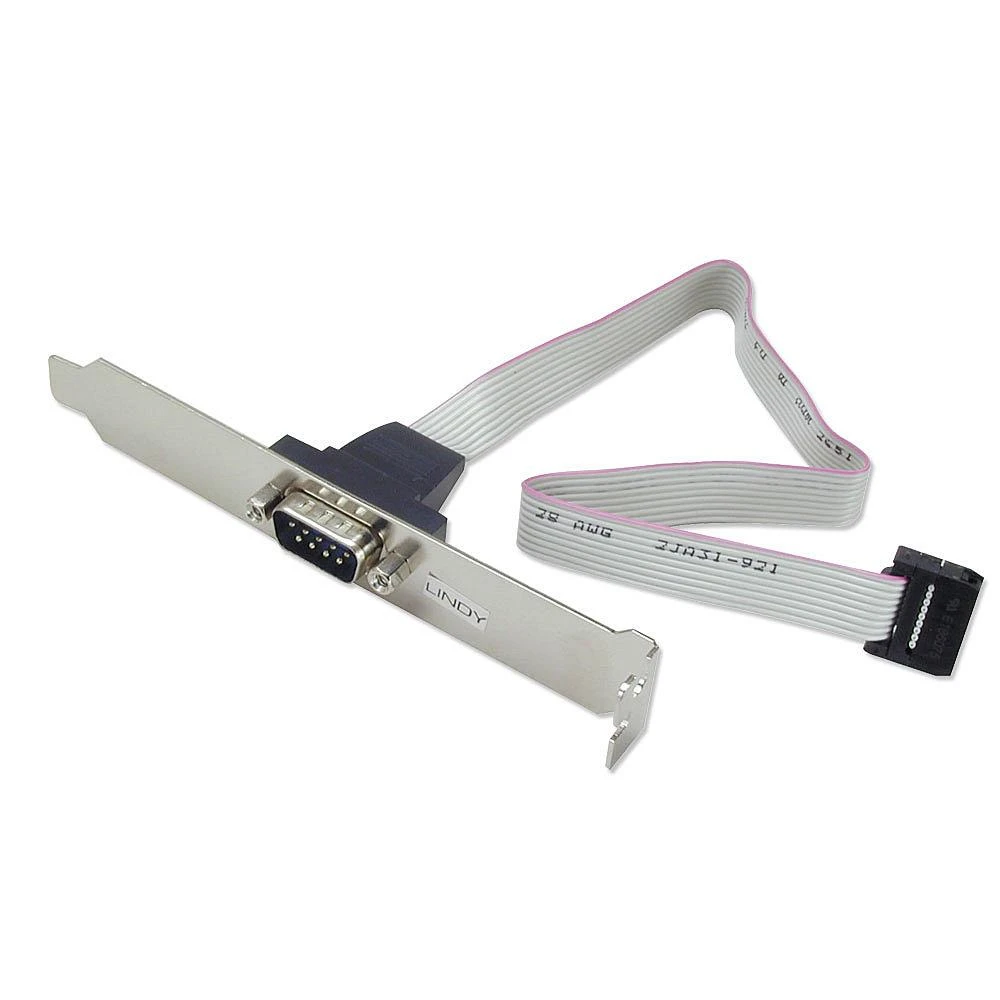

Lindy PC galinio skydelio nuoseklusis adapteris, 9 kontaktų DE-9 male, 1:1 jungimas

PC galinio išplėtimo lizdo adapteris su DE-9 male jungtimi, skirtas pagrindinės plokštės RS-232 nuosekliajai jungčiai pratęsti. Naudojamas pasyvus 1:1 jungimas, todėl nereikia atskiro maitinimo ar tvarkyklių.

Stalinio kompiuterio galinėje dalyje suteikia patogiai pasiekiamą 9 kontaktų male RS-232 nuoseklųjį prievadą
Prijungiamas prie suderinamos pagrindinės plokštės nuosekliosios jungties naudojant tiesioginį 1:1 jungimą
Saugiai tvirtinamas standartinėje išplėtimo lizdo angoje
Pasyvus adapteris, kuriam nereikia atskiro maitinimo ar specialių tvarkyklių

Informacija apie gaminį
Gaminio tipas	PC galinio skydelio nuosekliojo prievado adapteris
Sąsaja	RS-232 nuoseklioji
Išorinė jungtis	9 kontaktų DE-9 (dažnai vadinama DB9) male jungtis
Vidinė jungtis	Pagrindinės plokštės 9 kontaktų nuoseklioji jungtis
Techninės specifikacijos
Jungimo konfigūracija	Tiesioginis 1:1 jungimas, ne kryžminis
Palaikomi signalai	TXD, RXD, signalo įžeminimas ir, jei palaiko pagrindinė plokštė, aparatinio srauto valdymo bei modemo valdymo signalai
Tipinis DE-9 kontaktų išdėstymas	DCD, RXD, TXD, DTR, GND, DSR, RTS, CTS, RI
Maitinimo poreikis	Nereikalingas; pasyvus adapteris
Tvarkyklių poreikis	Prijungus prie esamos pagrindinės plokštės nuosekliosios sąsajos, specialių tvarkyklių nereikia
Konstrukcija ir suderinamumas
Tvirtinimas	Standartinė stalinio PC galinio išplėtimo lizdo anga
Laikiklio medžiaga	Metalinis galinio išplėtimo lizdo laikiklis
Kabelio konstrukcija	Vidinis plokščiasis kabelis su pritvirtinta DE-9 jungtimi
Suderinamumo reikalavimas	Pagrindinėje plokštėje turi būti suderinama RS-232 nuoseklioji jungtis su atitinkamu kontaktų išdėstymu
Sauga ir montavimas
Saugos įspėjimas	Montuokite tik išjungę ir nuo elektros tinklo atjungę kompiuterį. Prieš prijungdami patikrinkite pagrindinės plokštės jungties kontaktų išdėstymą, nes jis gali skirtis. Adapterį naudokite tik su suderinama RS-232 nuosekliąja jungtimi; netinkamas prijungimas gali sugadinti pagrindinę plokštę arba prijungtą įrangą.
