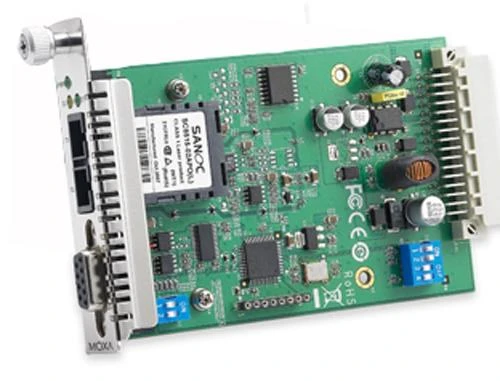

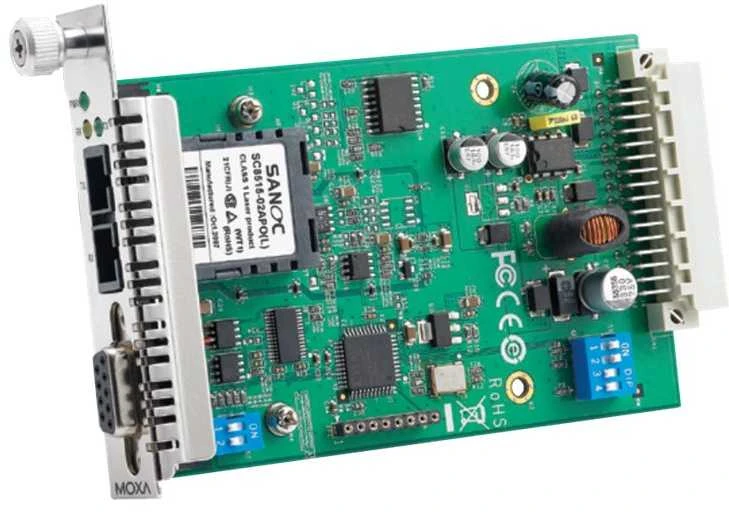

RS-232/422/485 to fiber slide-in modules for the NRack System\nThe TCF-142-RM series of serial-to-fiber converters are slide-in modules that work with the TRC-190 chassis. The modules convert from the RS-232, RS-422, or RS-485 signal to a fiber optic signal. Features:\nExtend RS-232/422/485 transmission up to:\n- 40 km with single mode;\n- 5 km with multi-mode.\n1K or 150K ohm adjustable pull high/low resistor.\n“Ring" and "Point-to-Point" transmission supported.

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Moxa Technologies
Modelis

TCF-142-S-SC-RM
Sertifikavimas EN, CE, FCC, IEC
Sandėliavimo temperatūros norma (T-T) -20 - 75 °C
Priimančioji sąsaja RS-232/422/485
Bangos ilgis 1310 nm
Išmatavimai (plotis x gylis x aukštis) 86.8 x 136.5 x 21 mm
Tx output -5 dB
Rs-422 signals RxD+,RxD-,SGND,TxD+,TxD-
Rs-485 signals Data+,Data-,RxD+,RxD-,SGND,TxD+,TxD-
Šviesolaidinė jungtis SC
Rs-232 signals GND,Rx,Tx
Santykinė darbo drėgmė (h-h) 5 - 95 %
Saugumas UL/CUL
Veikimo temperatūra (t-t) 0 - 60 °C
Rx jautrumas -25 dB
Transmission distance (single-mode) 40 km
Korpuso medžiaga SPCC
Energijos suvartojimas 150 mA
Sparta 921.6 Kbit/s
Elektrostatinės iškrovos (ESD) apsauga 15 kV
LED indikatoriai Taip
Apsaugos nuo viršįtampių įtampa 2 kV
Išvesties sąsaja Fiber (SC)
Įvesties įtampa 12 V
Apsauga nuo srovės Taip
Modelio pavadinimas

TCF-142-S-SC-RM

Gamintojas Moxa Technologies
Jungties tipas Optinė

Atsiliepimų nėra

Atsiliepimų politika

1. Koks yra Moxa TCF-142-S-SC-RM maksimalus perdavimo atstumas?

Šis optinis keitiklis palaiko ilgus duomenų perdavimo atstumus. Naudojant vienamode optinį kabelį, galima pasiekti iki 40 kilometrų. Daugiamodžiu kabeliu duomenys gali būti siunčiami iki 5 kilometrų. Tai puikiai tinka pramonės objektams, kur reikia aprėpti didelius plotus.

2. Kokiems signalams skirtas šis keitiklis?

Prietaisas konvertuoja serijinius signalus į optinius. Jis veikia su standartiniais RS-232, RS-422 ir RS-485 pramonės protokolais. Tai leidžia senesnę įrangą integruoti į šiuolaikines optinių plaukstynų linijas. Taip užtikrinamas patikimas ryšys ir apsauga nuo elektromagnetinių trukdžių.

3. Kaip prijungti šį modulį prie sistemos?

Šis modulis yra slankiojantis ir reikalauja pagrindinio korpuso. Jis skirtas montuoti į specialų TRC-190 sisteminį rėmą. Tokia konstrukcija leidžia kurti kompaktiškus ir lengvai valdomus sprendimus. Tai patogu įrenginių salėse, kur svarbi erdvė.

4. Kokias tinklo topologijas palaiko šis įrenginys?

Konverteris palaiko dvi pagrindines ryšio schemas. Galima naudoti tiesioginį dviejų taškų ryšį arba žiedinę topologiją. Tokia lankstumas leidžia pritaikyti prietaisą įvairioms pramonės automatizavimo architektūroms. Tai svarbu kuriant sudėtingas valdymo sistemas.

5. Kam reikalingi reguliuojami traukos rezistoriai?

Reguliuojami rezistoriai užtikrina tinkamą signalo lygį. Jie gali būti nustatomi 1K arba 150K omų vertėmis. Tai padeda suderinti skirtingų gamintojų įrangą ir išvengti ryšio klaidų. Tinkamas nustatymas yra būtinas stabiliam duomenų srautui.
