M5Stack TTL adapteris M5Atom kūrimo...

1. Kokiam M5Stack moduliui skirtas Tail485 adapteris?

Tail485 adapteris yra sukurtas M5Stack Atom Lite ir Matrix kūrimo moduliams. Šis keitiklis leidžia šiems kompaktiniams įrenginiams prisijungti prie RS485 tinklų. Tai suteikia galimybę naudoti modulius pramoninėse valdymo arba duomenų rinkimo sistemose, kur reikalingas patikimas ryšys dideliais atstumais.

2. Kaip šis keitiklis konvertuoja signalą?

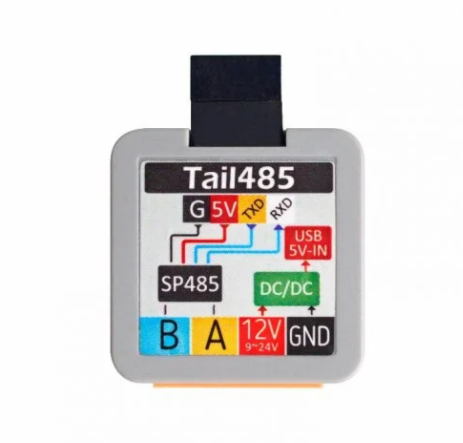

Šis prietaisas signalą konvertuoja iš RS485 standarto į TTL lygį. Konversija vykdoma naudojant SP485EEN-L ryšio mikroschemą, kuri yra pagrindinis komponentas. Toks sprendimas užtikrina sklandų duomenų perdavimą tarp pramoninių įrenginių ir populiaraus M5Stack mikrokontrolerio, palengvinant jų integravimą.

3. Ar galima maitinti modulį per šį adapterį?

Taip, adapteris turi integruotą įtampos reguliatorių. Jis naudoja AOZ1282CI mikroschemą, kuri paverčia 12 voltų RS485 linijos įtampą į 5 voltus. Ši stabilizuota maitinimo įtampa tiesiogiai maitina prijungtą M5Stack pagrindinį modulį, pašalindama poreikį atskiram maitinimo šaltiniui.

4. Kokias jungtis turi šis RS485 priedas?

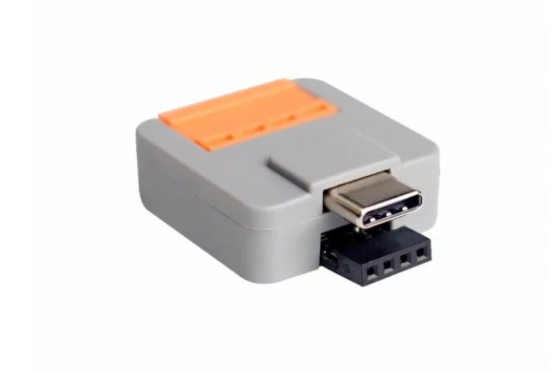

Priede įrengtos VH-3.96 4P, Grove ir USB C tipo jungtys. Šis įvairus lizdų pasirinkimas supaprastina prijungimą prie įvairių komponentų ir kabelių. VH-3.96 lizdas dažniausiai naudojamas su patikimais pramoniniais laidais, o Grove ir USB C standartai palengvina darbą su prototipavimo rinkiniais.

5. Ar šis įrenginys palaiko daugiataškius tinklus?

Tail485 keitiklis palaiko daugiataškes arba magistralinius ryšio tinklus. Ši galimybė leidžia vienu metu prijungti keletą valdiklių ir jutiklių prie vienos bendros linijos. Dėl to jis tinka sudėtingoms automatizavimo ar stebėjimo sistemoms, kai reikia valdyti daug įrenginių.
