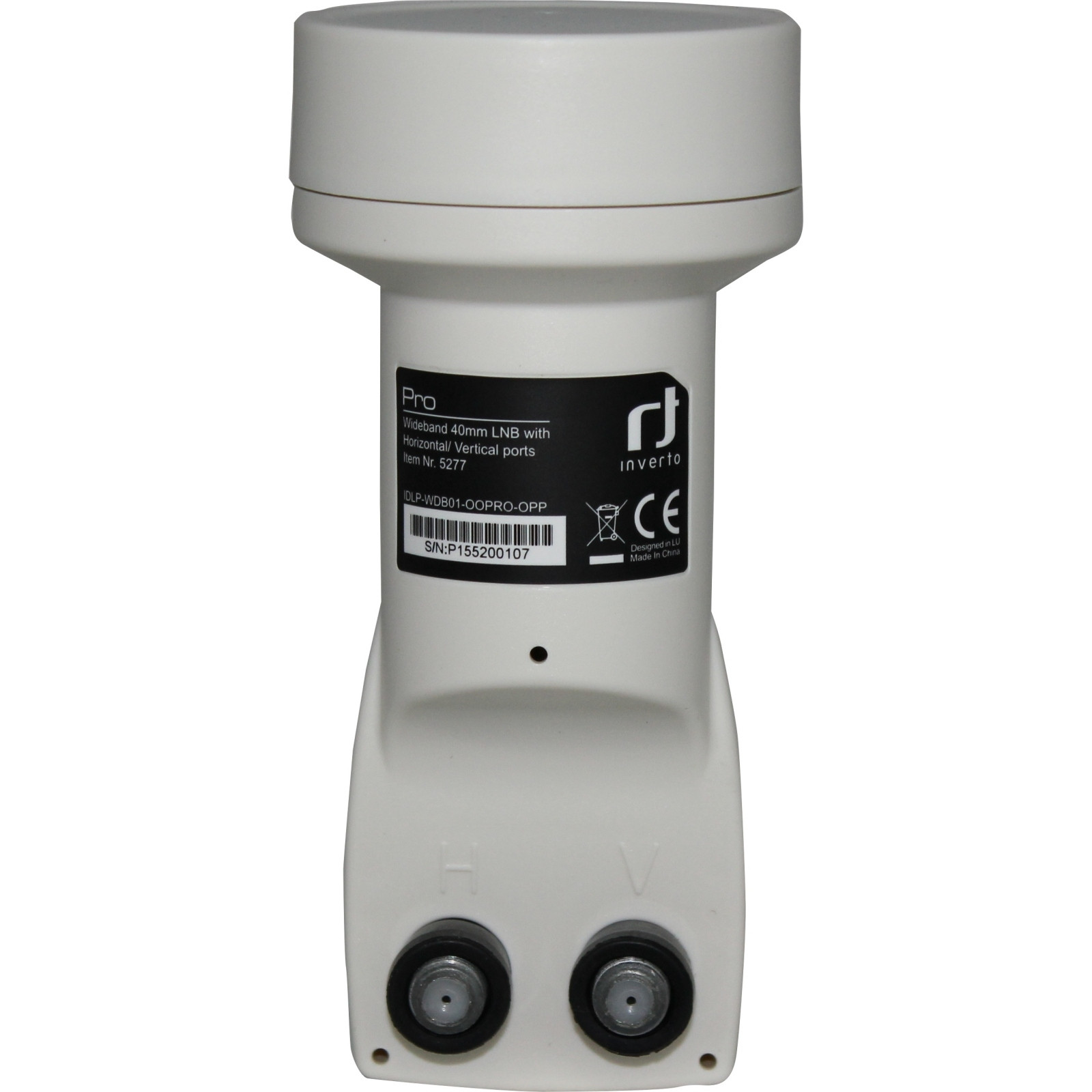

Inverto plačiajuosčio ryšio keitiklis

Najważniejsze cechy

• Niski poziom hałasu, zgodny z DVB-S2 (HDTV)
• Niski poziom szumów
• Niskie zużycie energii
• Wysoka izolacja polaryzacji krzyżowej
• Wysoka stabilność częstotliwości
• Większa odporność na zakłócenia 4G

Przeznaczenie

Odbiera dowolny sygnał satelitarny w paśmie Ku generując sygnał do dwóch polaryzacji: poziomej i pionowej.

Specyfikacja techniczna

• Pasmo przenoszenia we / wy szerokopasmowego : 10.70 ~ 12.75 GHz
• Zakres częstotliwości O / P : 300 ~ 2350 MHz
• Częstotliwość LO przy @ 25 ° C : 10,4 GHz ± 1 MHz
• LO Drgania temperatury (-30 ~ + 60 ° C) : 10,4 GHz ± 2 MHz
• Hałas fazy LO : -80dBc / Hz @ 10KHz
• Głośność Max dB : Maks. 1dB
• Wzmocnienie konwersji : 50dB ~ 60dB
• Zysk Różnorodność : 5dB (maks.)
• Wzrost płynności (27 MHz) : ± 0.5dB / 27MHz
• Odosobnienie polaryzacji krzyżowej : 22dB (min.)
• Odrzucenie obrazu (8.05-10.1 GHz) : 40dB (min.)
• P1dB : 0dBm (min.)
• O / P VSWR : 2,5: 1 (maks.)
• O / P Spurious : -60dBm (maks.)
• Zasilanie DC 10-10V maks. mama : 150mA maks.
• Średnica sworznia karmy : 55mm
• Średnica szyjki : 40mm
