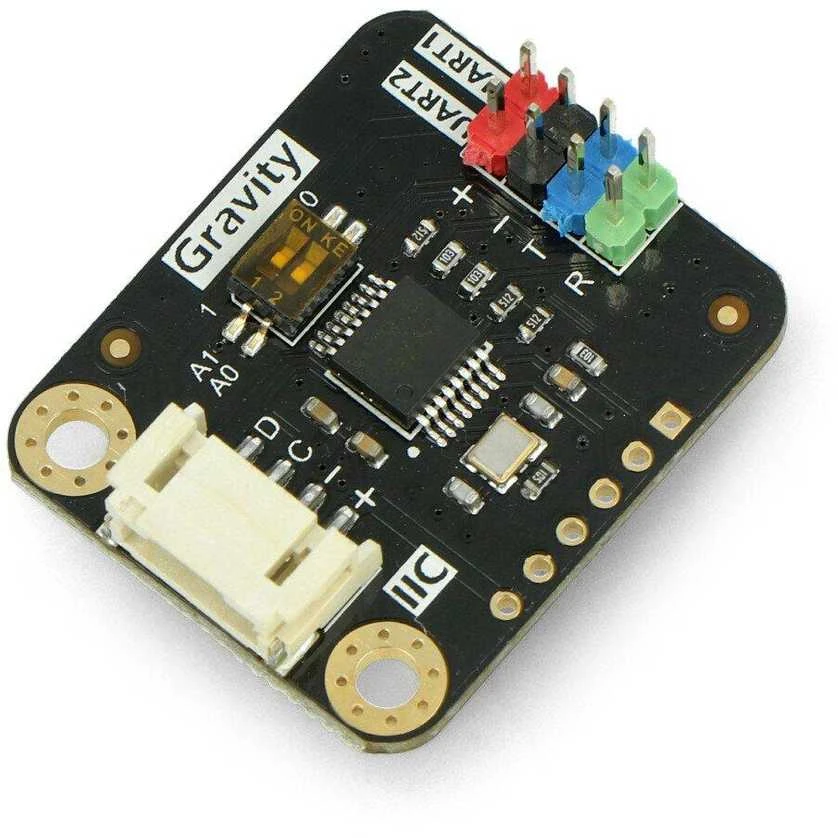

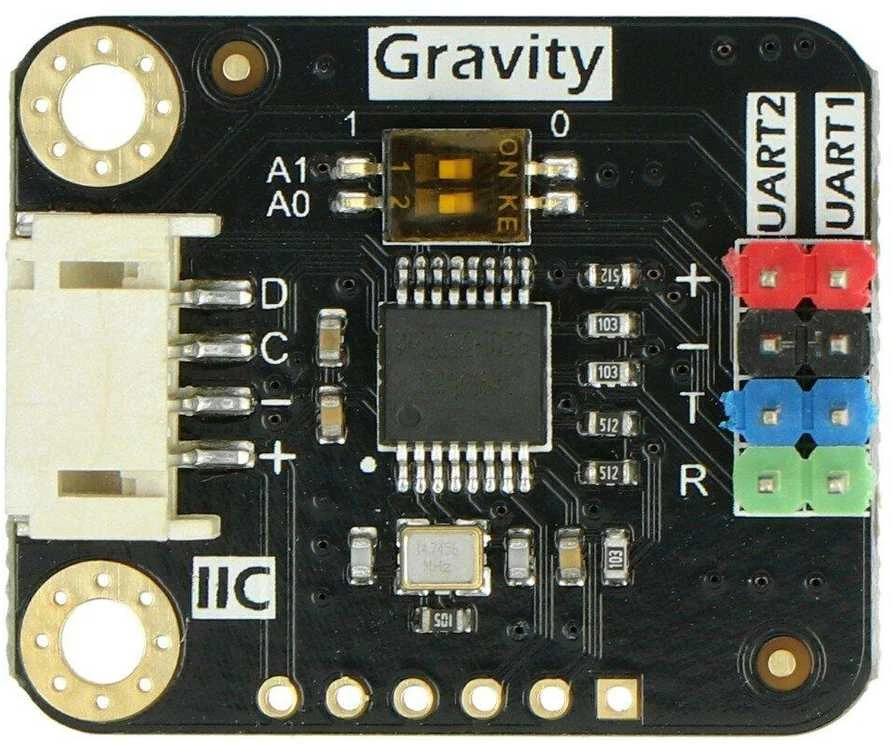

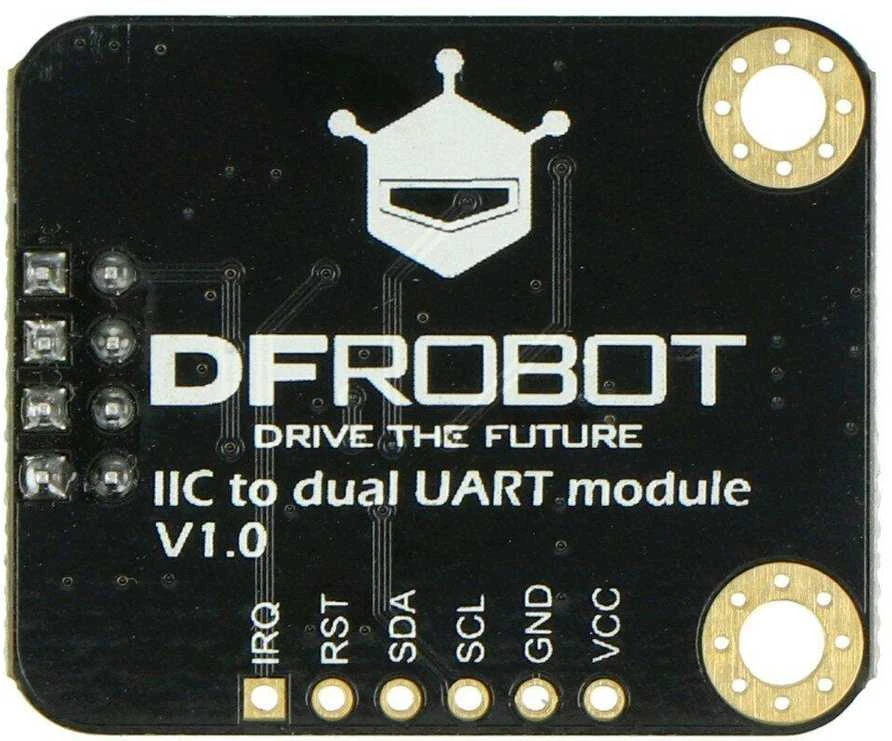

DFRobot DFR0627 Gravity I2C 2x UART...

1. Kokius signalus konvertuoja DFRobot Gravity I2C į 2x UART keitiklis?

Šis modulis keičia I2C komunikacijos protokolą į dvi nepriklausomas UART (Universal Asynchronous Receiver-Transmitter) sąsajas. Prietaisas leidžia valdyti papildomus serijinius įrenginius, pvz., GPS modulius ar jutiklius, tiesiai per I2C magistralę. Konverteris yra labai patogus, kai pagrindinio valdiklio UART prievadų nepakanka.

2. Kiek aparatinių UART galima gauti su šiuo adapteriu?

Naudojant vieną šį keitiklį, gaunami du papildomi aparatinės įrangos UART prievadai. Prie vieno pagrindinio valdiklio galima prijungti iki keturių tokių modulių, taip išplėsti sistemą iki aštuonių papildomų serijinių sąsajų. Tai suteikia didelį lankstumą projektuojant sudėtingesnes grandines.

3. Koks yra maksimalus duomenų perdavimo greitis?

Maksimalus šio keitiklio duomenų srautas siekia 1 megabitą per sekundę (1 Mb/s). Toks greitis yra pakankamas daugeliui greitaveikių periferinių įrenginių, pvz., kai kuriuose ekranuose ar komunikacijos moduliuose. Kiekvienas UART kanalas turi savo 256 baitų buferį, užtikrinantį sklandų perdavimą.

4. Kaip prijungti modulį prie valdiklio?

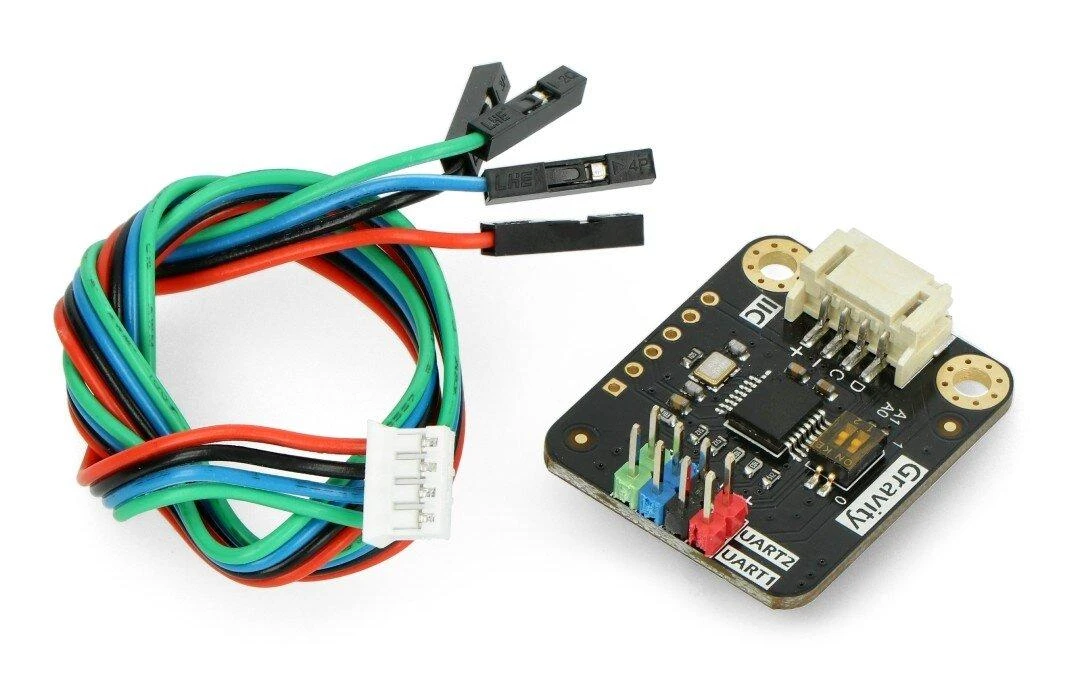

Modulis jungiamas naudojant standartinį keturių kontaktų Gravity tipo I2C kabelį, kuris paprastai yra įtrauktas į komplektaciją. Šis jungtis supaprastina montavimą, nereikalaujant litavimo. Maitinimas tiekiamas per tą patį kabelį, palaikant įtampą nuo 3,3 iki 5,5 volto.

5. Kokia yra įrenginio energijos suvartojimo charakteristika?

Šis keitiklis sunaudoja labai mažai energijos – iki 3 miliamperų (mA) srovės. Dėl mažo energijos poreikio jis puikiai tinka nešiojamiems ar baterijomis maitinamiems projektams. Įrenginys gali veikti plačiame temperatūrų diapazone, nuo -40 iki +85 laipsnių Celsijaus.
