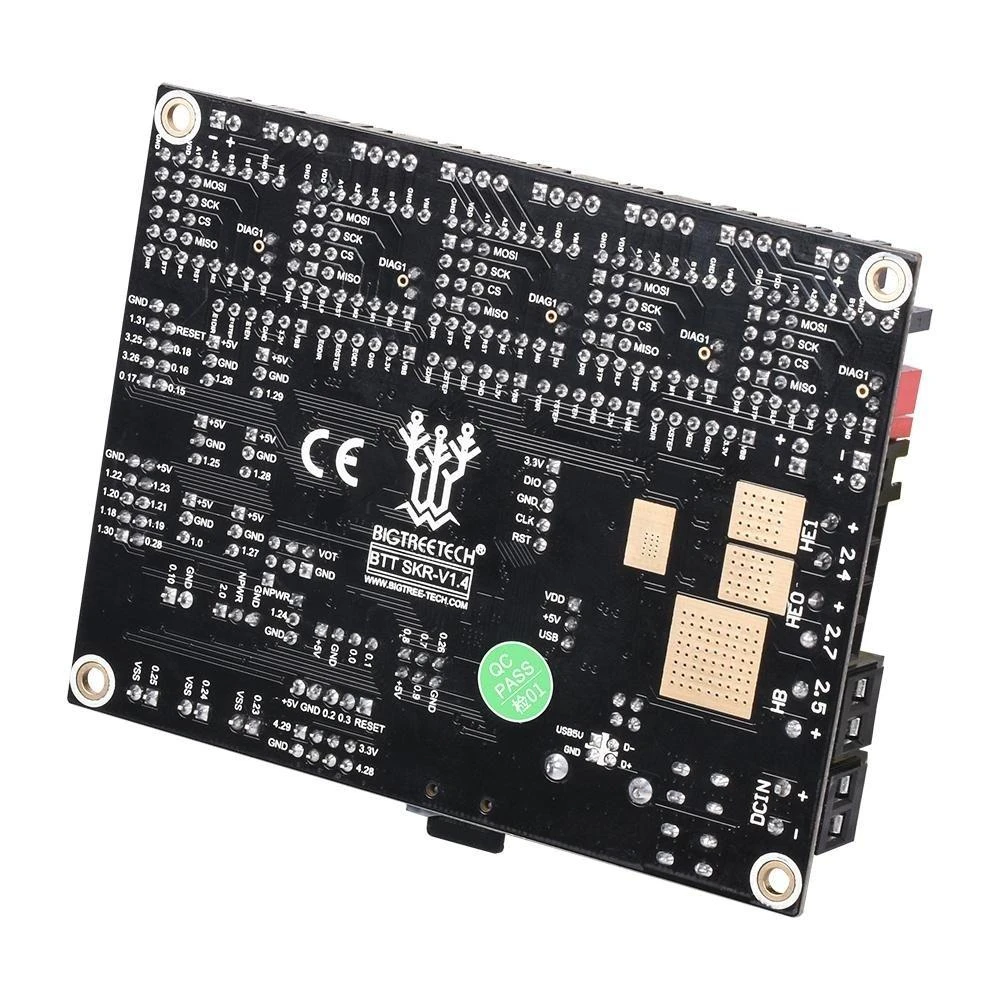

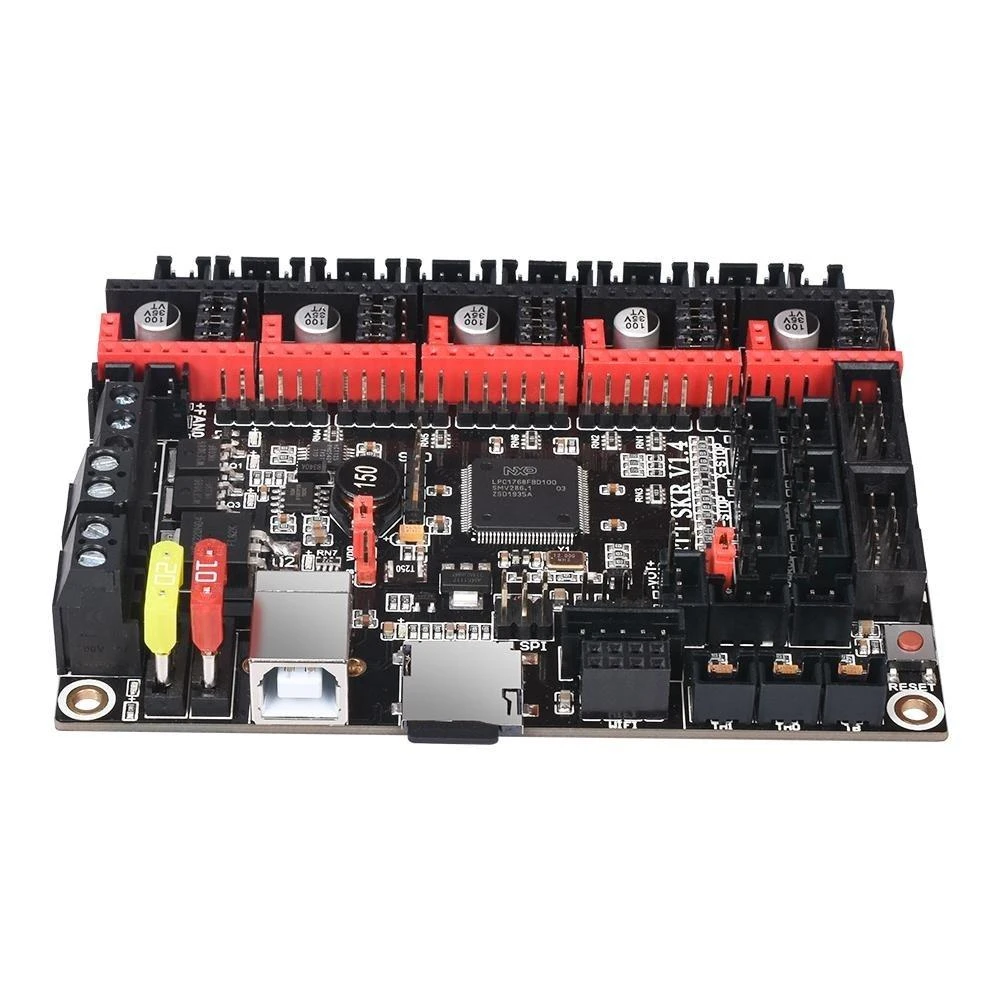

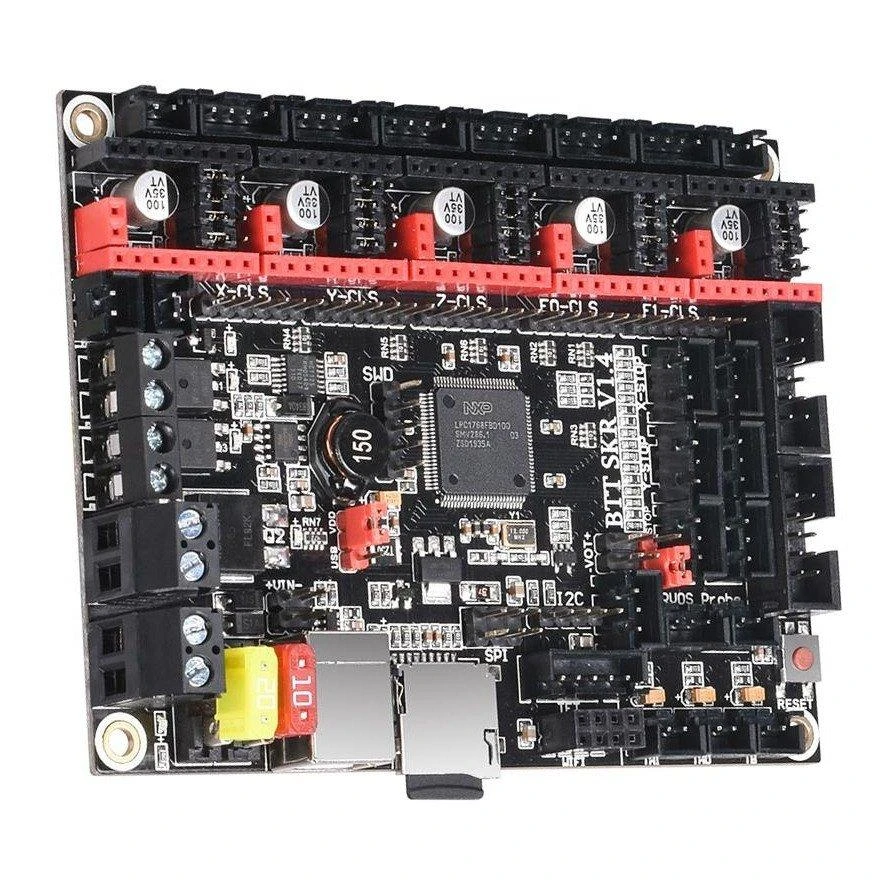

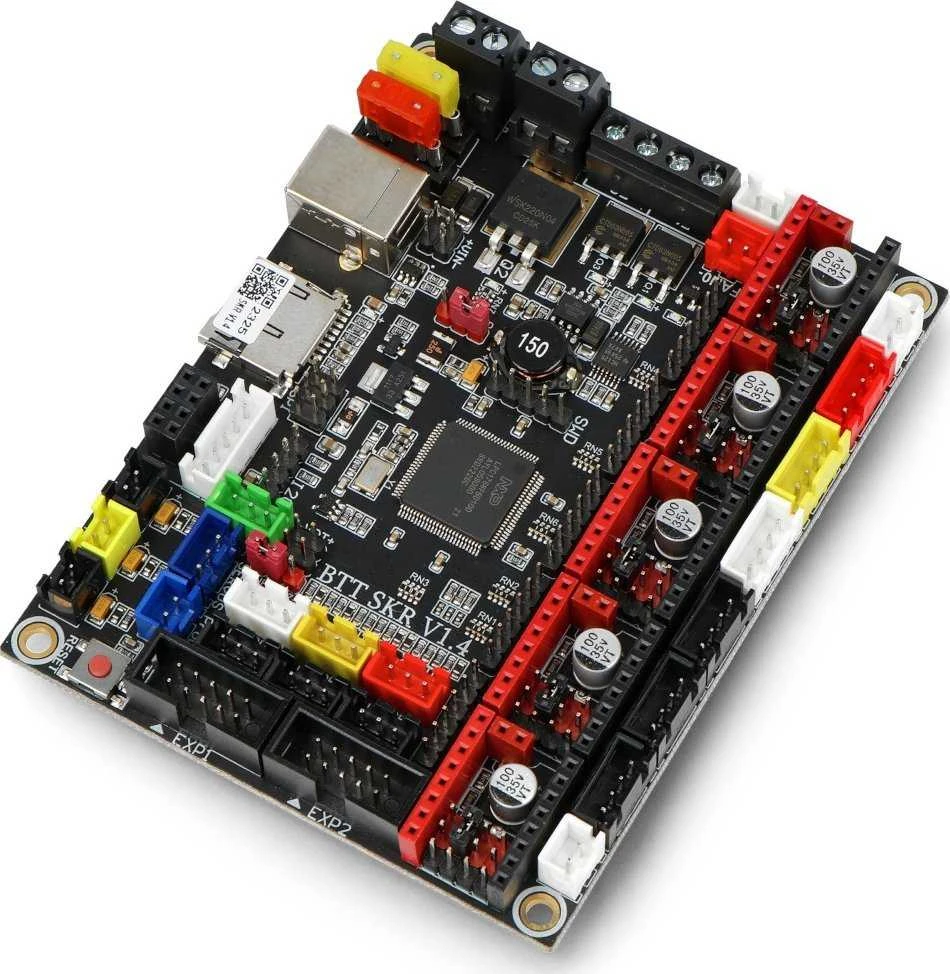

Oem Bigtreetech v1.4 SKR 32 bitų valdymo plokštė

Bigtreetech SKR v1.4 yra 32 bitų pagrindinė plokštė su ARM Cortex-M3 procesoriumi ir 100 MHz LPC1769 lustu. Ji naudojama, be kita ko, Biqu B1 spausdintuve. Plokštė palaiko I2C ir SPI sąsajas. Ji taip pat turi galimybę išplėsti savo funkcionalumą su WiFi ryšiu, paremtu ESP-01S moduliu. BTT SKR v1.4, be jungčių, leidžiančių prijungti svarbiausius 3D spausdintuvo komponentus, siūlo puikias galimybes lengvai išplėsti įrenginį.

Pagrindinės savybės:

• Bigtreetech v1.4 32 bitų versija yra suderinama su kelių tipų žingsninių variklių valdikliais. Plokštė palaiko valdiklius: TMC5161, TMC5160, TMC2209, TMC2225, TMC2208, TMC2130, ST820, LV8729, DRV8825, A4988
• Tai leidžia pridėti WiFi ryšį įdiegus tam skirtą ESP-01 modulį
• Ji turi I2C ir SPI sąsajų kaiščius, naudingus DIY projektuose
• Tai leidžia prijungti žingsninio variklio valdiklius Step / Dir ir UART režimais
• Plokštėje yra du Z ašies prievadai, todėl išvengiama problemų su papildomais išoriniais disko išplėtimo moduliais
• Plokštėje yra trys jungtys, skirtos ventiliatoriams ir viena CNC ventiliatoriui (naudojama DIY projektuose)
• Bigtreetech v1.4 palaiko TFF, LCD2004, LCD12864 ekranus, kurių įstrižainės yra 2,4”, 2,8”, 3,5”
• Plokštėje yra NeoPixel LED juostos jungtis. Kad ji tinkamai veiktų, turi būti naudojamas specialus DC / DC keitiklis
• Termistoriaus jungtis plokštėje užtikrinama naudojant termistorių ir varistorių

• Maitinimo įtampa: nuo 12 V iki 24 V DC
• Loginė įtampa: 3,3 V
• Procesorius: ARM Cortex-M3
• Laikrodžio dažnis: 12 MHz
• Palaikomi spausdintuvų tipai (pagal judesio kinematiką): XYZ, Delta, Kossel, Ultimaker, CoreXY
• Palaikomos sąsajos: SPI, I2C, WiFi
• Suderinamas su žingsninių variklių valdikliais, palaikančiomis Step / Dir ir UART režimus
• Ryšys: USB tipo B lizdas, microSD kortelių skaitytuvas
• Matmenys: 109,67 x 84,3 mm

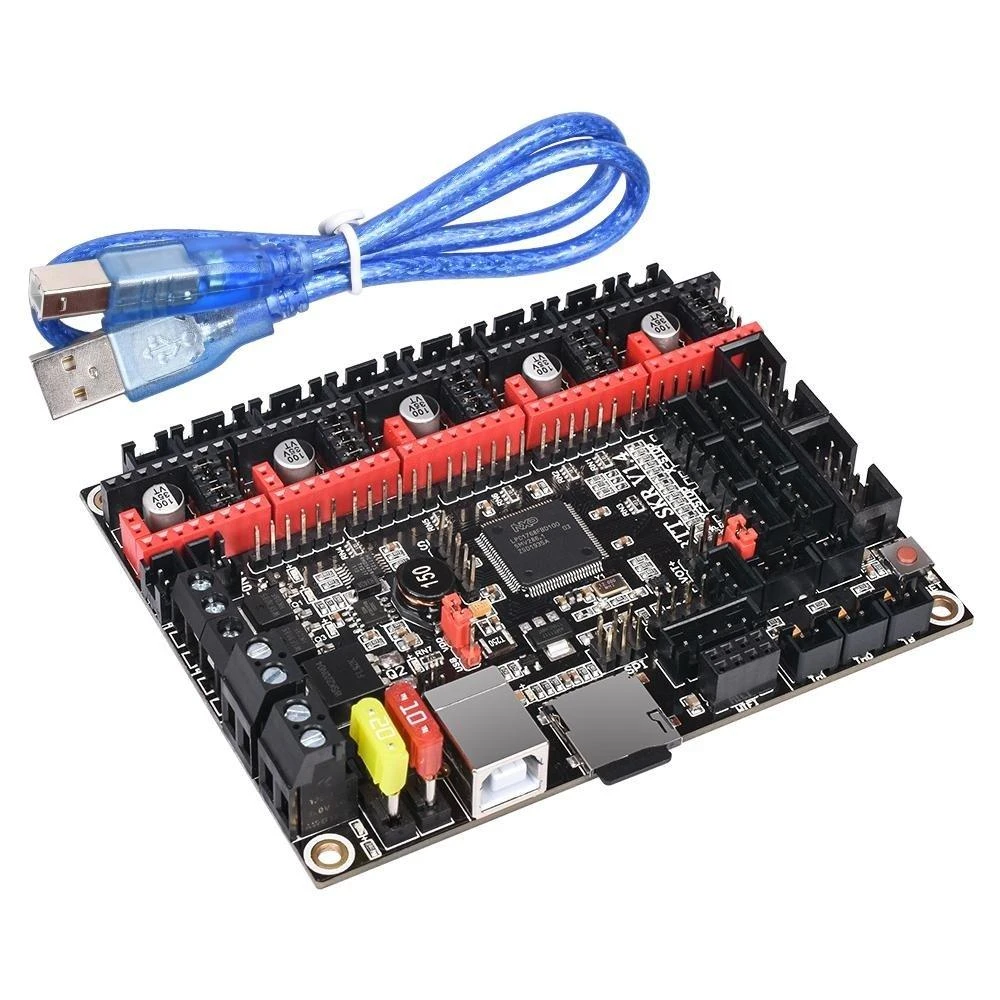

• BTT SKR v1.4 32 bitų pagrindinė plokštė
• A tipo USB laidas - B tipo USB
