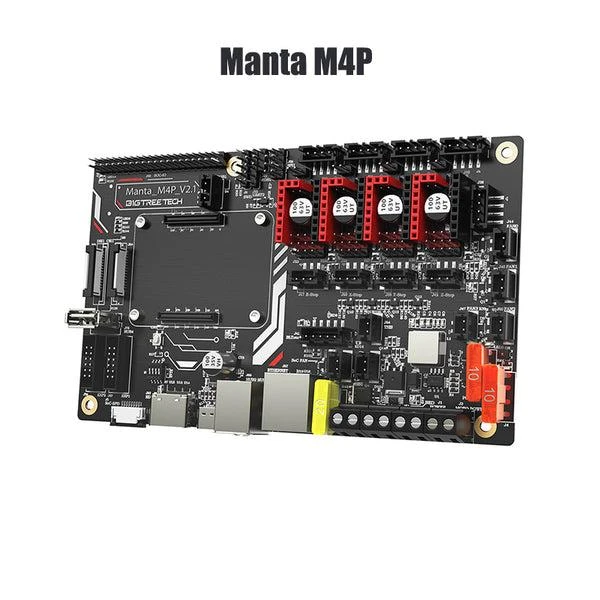

Biqu 3D BigTreeTech Manta M4P V2.1 plokštė

BigTreeTech sukurta Manta M4P yra universali 32 bitų pagrindinė plokštė, turinti daugybę funkcijų ir siūlanti įvairias atnaujinimo galimybes dėl daugelio sąsajos parinkčių. Pagrindinė plokštė suderinama su Marlin atvirojo kodo programine įranga ir su Klipper programine įranga, kai naudojama kartu su CB1. Manta M4P labiausiai tinka Voron V0 ir Ender 3.
Manta M4P turi tą pačią jungtį kaip ir Raspberry Pi. Todėl pagrindinę plokštę galima prijungti prie visų Raspberry Pi CM4 ir CB1 versijų. CB1 arba CM4 plokštės tvirtinimą galima papildomai sutvirtinti varžtais. Tam reikalingi varžtai neįeina.
HDMI jungtis leidžia perduoti garsą ir vaizdą tiesiai į HDMI ekraną.
Pagrindinėje plokštėje įrengta jungtis, skirta plastiko bėgimui nustatyti. Kai pasibaigia plastikas, mechaninis jutiklis apie tai praneša pagrindinei plokštei ir spausdinimas automatiškai sustabdomas. Pakeitus plastiką, spausdinimą galima tęsti.
Prie pagrindinės plokštės galima prijungti RGB šviesos juostą. Tai leidžia grožėtis spausdinimo procesais spalvotomis šviesomis.

Pagrindinės savybės:

• 32 bitų ARM Cortex-M0+ STM32G0B0RE, 64 MHz - greitesnis ir stabilesnis
• BTB jungtis visoms CM4 versijoms
• 5 A maitinimo srovė Raspberry Pi - TPS5450-5A maitinimo šaltinio lustas
• 3 skirtingos ventiliatorių jungčių įtampos (5 V, 12 V ir 24 V)


Specifikacijos:

• Gaminio dydis: 160 x 95 mm
• Įrengimo dydis: 146 x 84,2 mm
• Procesorius: ARM Cortex-M0+ STM32G0B0RE
• Įvesties įtampa: DC 12 V arba 24 V įtampa
• Loginė įtampa: DC 3,3 V
• Programinė įranga: Klipper/Marlin
• Ventiliatoriaus sąsajos: 3 CNC ventiliatoriai (pasirinktinė įtampa 24 V / 5 V), 1 SoC ventiliatorius
• Išplėtimo sąsajos: Servo, zondas, Fil-DET, 2xRGB
• Žingsninių variklių valdikliai: TMC5160, TMC2209, TMC2225, TMC2226, TMC2208, TMC2130, ST820, LV8729, DRV8825, A4988 ir kt.
• Valdiklio darbo režimai: SPI, UART, STEP/DIR
• Variklio valdiklio sąsajos: X, Y, Z (dviguba Z ašis), E0
• 3D spausdintuvo sąranka: Cartesian, Delta, Kossel, Ultimaker, CoreXY
• Rekomenduojama programinė įranga: Cura, Simplity3D, Pronterface, Repetier-host, Makerware
