D-SUB 15P lizdas, dvigubos krūtinės kampas PCB spausdintoms plytelėms

Katalogo numeris: 38320

Prekės aprašymas

Katalogo kortelė, hipersaitas į gamintojo svetainę ir išsamią specifikaciją galite rasti tinklalapyje: www.stratos.pl/stroni/38320.htm

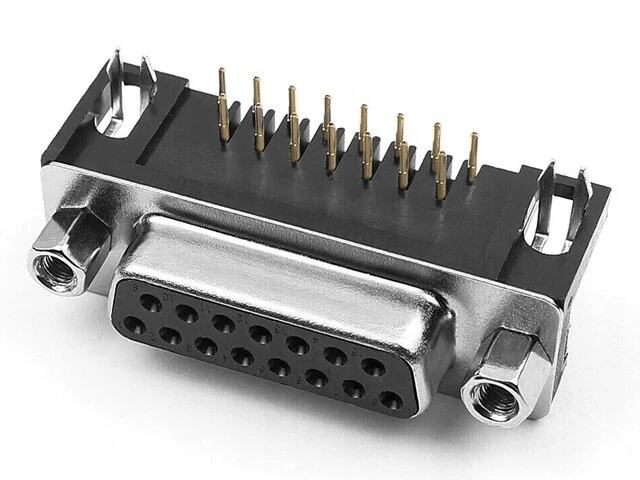

Siūlomas lizdas yra moteriškas „D-Sub“ dvigubos krūtinės D-Sub. Lizdas skirtas montuoti ant PCB spausdintų grandinių (spausdintos grandinės plokštės). Lizdas turi 15 paauksuotų kaiščių, išdėstytų dviem eilėmis, 2 tvirtinimo varžtais ir 2 įžeminimo kaiščiais, pritvirtintais plokštelėje. Montavimo kontaktai yra gaunami 90 ° kampu, palyginti su jungtimi. Lizdo ir PCB skylių matmenys pateikiami žemiau:

Korpusas pagamintas iš nikelio apvirto šalto plieno (SPCC) ir poliesterio su stiklo pluošto deriniu (PBT GF30). Kontaktiniai ir tvirtinimo kaiščiai yra pagaminti iš aukso padengto vario lydinio.

Techniniai duomenys

Jungtis: D-Sub 15p A Dviejų eilių kampinė moteriškoji tipas, PCB tvirtinimas
Medžiaga: korpusas - SPCC, izoliacija - PBT GF30 UL94V -0, Kontaktai - paauksuota vario stotelė
Matmenys (plotis/gylis/aukštis be kaiščių): 39,5/18,5/12,5 mm
Mišios: 11g

Mūsų siūlomas produktas yra nauja, nenaudojama, gamykloje supakuota prekė. Siūloma prekė, kaip ir visi mūsų parduodami straipsniai, yra prekė, šiuo metu prieinama mūsų sandėlyje, kuri leidžia nedelsiant pristatyti.
